罗德与施瓦茨SMP04维修信号发生器_二手SMP04_深圳市迈凯瑞仪器仪表有限公司

罗德与施瓦茨SMP04维修信号发生器 R&S SMP04 40G信号源 SMP04

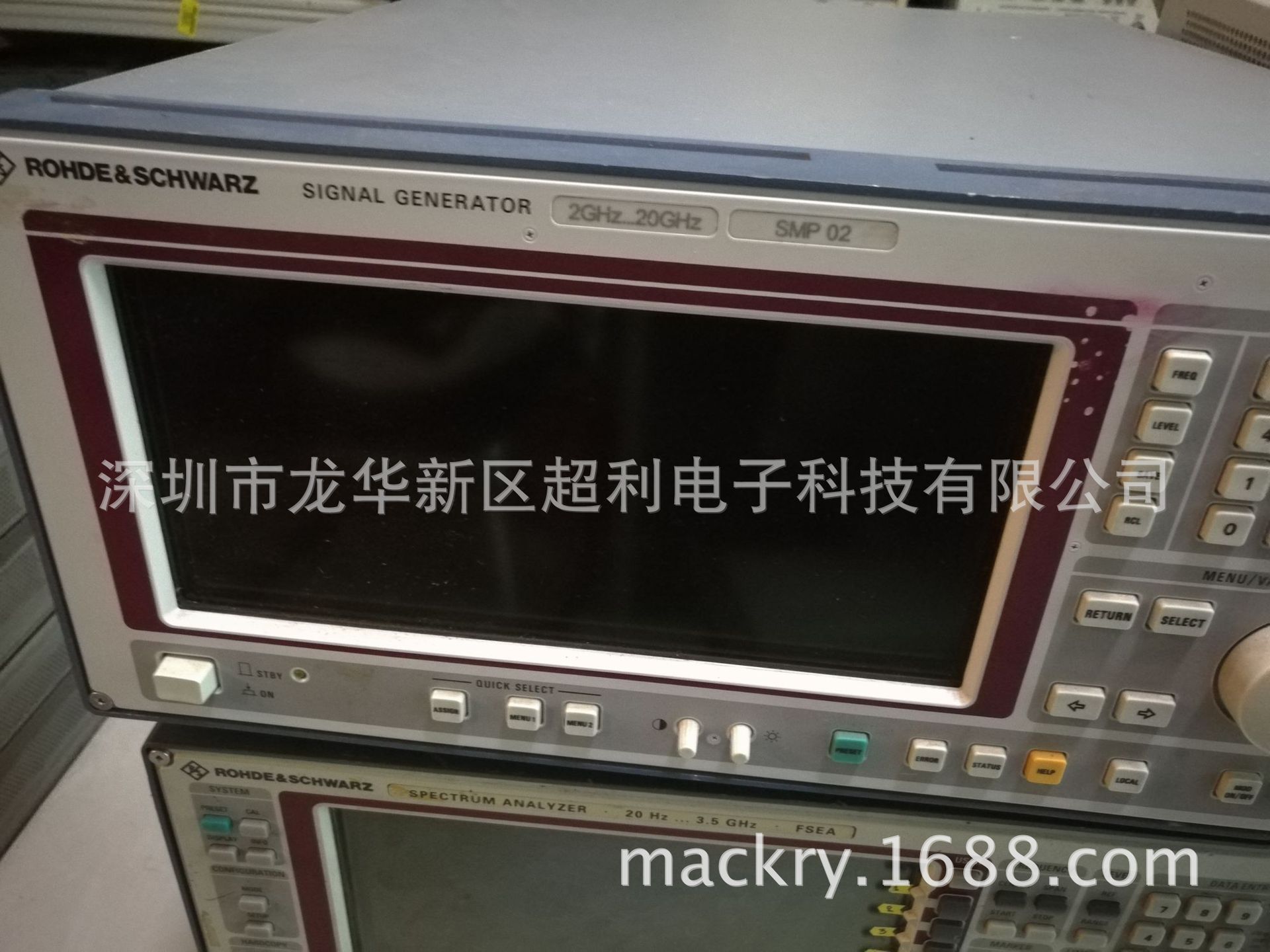

IMG_20161221_163839

型号：R & S SMP02，SMP03，SMP22，SMP04

频率范围：

SMP02 10MHz至20GHz的

SMP22 10MHz至40GHz的

SMP03 10MHz至27GHz

SMP04 10MHz至40GHz的

输出电平：-20 dBm的?+11.5 dBm的

高频谱纯度

稳定的输出频率

高输出电平

SMP02 11.5dBm在20GHz的

频率改变后信号稳定

AM FM调频和脉冲调制

扫描（扫描）调制

射频音频和电平扫描

选件众多配置灵活

新型菜单结构操作极其简便

频率范围***小。	10.0 MHZ
频率范围。	40.00 GHz的
频率。决议	1.0赫兹
输出功率	> +10 dBm的
调制	AM，FM，脉冲，相位，FSK，ASK
状态	新
推出日期	-
停产对	-
支持，直到	-

产品规格

范围		标准	与optionSMP-B11
SMP02，SMP22		2到20GHz	10Mhzto 20GHZ
决议		为0.1Hz
设置时间（在<1 ^-6）
之后IEC / IEEE总线分隔符（11毫秒5毫秒/千兆赫）
参考频率		标准	optionSM-B1
老化率（后30天操作）		1 * 10 ^-6/年	<1×10 ^-9 /天
温度影响（0?55 ℃）		2 * 10 ^-6	<5 * 10 ^-8
频谱纯度。
Spurioussignals	SMP02	SMP22	SMP03	SMP04
谐波：
F <1.8GHz的	<-30dBc	<-25dBc	<-30dBc	<-30dBc
	（<为+8 dBm）	（<为+8 dBm）	（<+3 dBm的）	（<0 dBm时）
F≥1.8GHz的	<优于-40dBc	<-25dBc	<-25dBc	<-25dBc
	（<为+8 dBm）	（<为+8 dBm）	（<+3 dBm的）	（<0 dBm时）
谐波选择	SMP-B12，B13（pulsemodulation上）：
F <1.8GHz的	<-25dBc	<-25dBc	<-25dBc	<-25dBc
	（<为+8 dBm）	（<为+8 dBm）	（<+3 dBm的）	（<0 dBm时）
F≥1.8GHz的	<-25dBc	<-25dBc	<-25dBc	<-25dBc
	（<+11 dBm的）	（<+11 dBm的）	（<+3 dBm的）	（<0 dBm时）
次谐波：
F≤20GHZ	没有	没有	没有	没有
F> 20GHZ	-	-	<优于-40dBc	<-30dBc
在从运营商> 10KHz的非谐波：
F <2GHz的	（典型值）。	（典型值）。	（典型值）。	（典型值）。
	<-60dBc的	<-60dBc的	<-60dBc的	<-60dBc的
2到10GHz	<-60dBc的	<-60dBc的	<-60dBc的	<-60dBc的
F> 20GHz的	-	-	<-54dBc	<-54dBc
SSB相位噪声，1Hz带宽，FM关闭：			offsetfrom载体
频带	100Hz的	1KHz的	10kHz的	100kHz的
10MHz至<2GHz的	<-64dBc	<-92dBc	<-98dBc	<-101dBc
2到10GHz	<-64dBc	<-92dBc	<-98dBc	<-101dBc
> 10到20GHz	<-58dBc	<-86dBc	<-92dBc	<-95dBc
> 20至27/40GHz	<-54dBc	<-80dBc下	<-86dBc	<-92dBc
水平
Maximumlevel SMP02，SMP22：
Frequencyrange	SMP02，选项SMP22，optionSMP SMP-B15-B15
	W / O	同	W / O	同
10MHz至<2GHz的	> +17 dBm的	> +17 dBm的	> +17 dBm的	> +17 dBm的
2到20GHz	> +11.5 dBm的	> +10 dBm的	> +20 dBm的	> +18.5 dBm的
SMP03，SMP04：
频带	SMP03，选择SMP-B15 SMP04，optionSMP-B17
	W / O	同	W / O	同
10MHz至<2GHz的	> +12 dBm的	> +12 dBm的	> +12 dBm的	> +12 dBm的
2到18GHz	> +10 dBm的	> +8.5 dBm的	> +10 dBm的	> +8.5 dBm的
18到20GHz	> +6 dBm的	> +4.5 dBm的	> +6 dBm的	> +4.5 dBm的
> 20至27/33GHz	> +13 dBm的	> +11 dBm的	> +12 dBm的	> +10 dBm的
> 33到40GHz	-	-	> +10 dBm的	> +8 dBm的
调制	anycombination AM扫描，FM（φM）和脉冲调制
调幅		内部，externalAC / DC
调制深度/分辨率		0至90％/ 0.1％
AM失真AF = 1KHz的（米= 60％），F> 50MHz的		<1％，典型值<0.5％
Modulationfrequency范围		DC至100kHz
调频		INT，ext.AC / DC，loked /解锁，两tonewith两个独立的通道 FM1和FM2
Standardfrequency 调制		没有optionSM-B5
偏差		F≤20GHz的10MHz的 F> 20GHZ：20MHZ
FM distortionat AF = 50kHz的
和500kHz偏差		<0.5％，typ.0.05％
调制频率范围锁定模式		10kHz至5MHz的
解锁模式		DCto 5MHZ
FM选项SM-B5		standardFM提供
偏差/分辨率
F≤20GHZ		1MHz的/ <1％，min.10Hz
F> 20GHZ		2MHZ / <1％，min.20Hz
FM失真AF = 1kHz时，500kHzdeviation		<0.5％，typ.0.05％
调制频率范围		直流到1MHz
调相		withoption SM-B5，INT，EXT，AC / DC，双音与两个独立的通道 φM1和ΦM2
偏差/分辨率
F≤20GHZ		10rad / <1％，min.0.001rad
F> 20GHZ		20rad / <1％，min.0.002rad
φM失真AF = 1kHz时和5 raddeviation		<1％
Modulationfrequency范围		DC至100kHz
ASKmodulation		外部
Max.modulationdepth /分辨率		90％0.1％
数据传输速率		0至200kHz
FSKmodulation		外部
Maximumshift	标准的FM	withoption SM-B5		决议
F≤20GHZ	10MHz的	1MHz的		<1％，min.10Hz
F> 20GHZ	20MHz的	2MHZ		<1％，min.20Hz
数据传输速率（标准FM）
Lockedmode		20kHz到2MHz的
Unlockedmode		0至2MHz
数据速率选项SM-B5		0至2MHz
脉冲调制。		EXT，INT，与optionSMP-B14
W / O选项SMP-B12，B13				选项 SMP-B12，B13
频带	≥2GHz的	B13：10MHzto 2GHz的 B12：≥2GHz的
在/ offratio上	> 50分贝（电平为0dBm）	> 80分贝
上升/的FAL时间（10/90％）	<500ns的	<10ns的
***小脉冲宽度	为1μs	为20ns
脉冲延时	typ.100ns	typ.50ns
视频馈通	<15MV（峰值的价值）	<15MV（峰值）
进一步的资料
Internalmodulation发生器		SMT，page198
LF发生器（选件SMP-B14）		seeSMT，page198
脉冲发生器（optionSM B2）		SMT（SM-B4的选项），第198页
第二RF输出		2到20GHz，为0dBm
扫描		seeSMT，第198页
辅助接口		withoption SMP-B18
V / GHz输出		输出电压正比于频率，0.5或1V/Ghz的可选
Remotecontrol		IEC 625（IEEE 488）; SCPI 1993.0
Powersupply		90?132/180?265V， 47 to440Hz，max.400VA
外形尺寸（W * H * D）		435毫米192毫米* 570MM
重量		27kgfor设备齐全的单位联系人：姚小姐：电话13510169620 QQ:1946418560 廖先生13590256385 QQ：785298834 公司：深圳市迈凯瑞仪器仪表有限公司地址：深圳市龙华新区东环一路天汇大厦D栋6楼D-615室
