TM301 振动变送监测表

I. 概述

最新设计的 TM301 可直接与多种型号的涡流探头连接，例如； TM018X, 3300, 7200 等系列。TM301 有不同与其他TM变送表的显著特性。TM301不需外接前置器, 它将前置器内置, 简化了操作程序, 并且，由于监测器组件的减少，其可靠性得到提高。

TM301通过标准的4—20mA电流信号输出，相应反应出对轴振动的监测。和其它TM监测表一样，TM301也可直接驱动两级报警继电器，并可保持“报警”和“连锁”指示状态，详情请查询产品性能介绍。

II. TM301 振动变送表技术说明

       1. 电气指标

       电源:

              +24Vdc:

                     电压:   20 - 30VDC (通常为24VDC)

波动范围不高于 ± 50mV

           电流:   通常为 100mA

            220/110Vac:

                   电压:    220Vac ±20%

                                  110Vac ±20%

                   电流:    低于50mA

       频响（±3dB):

              一般:          2.0 - 5000Hz.

              低频:           0.5 - 100Hz.

           涡流传感器灵敏度:8.0mV/um (200mV/mil)

       缓冲输出: 输出阻抗为500W

       总振动输出:

              4.0 - 20mA. 或1.0 - 5.0V

        报警连锁输出:

设置范围：

    报警:   0 – 满量程

    连锁: 0 – 满量程

    (建议范围 20% - 90%)

精度:

    低于满量程± 1%

灵敏度:

    10 圈电位计

报警点增益:> 60dB

继电器：

密       封:   环氧树脂密封

容       量: 5A/220VAC或 5A/24VDC (建议不高于2A)

输出隔离:  1000VDC

           报警出厂设置:

状态保持

正常状况继电器非充电

3秒延迟

LED 显示:

OK灯 (绿色):

传感器输入范围-1.5 到 -19.5V;

输入无短路和开路

变送表自检通 过

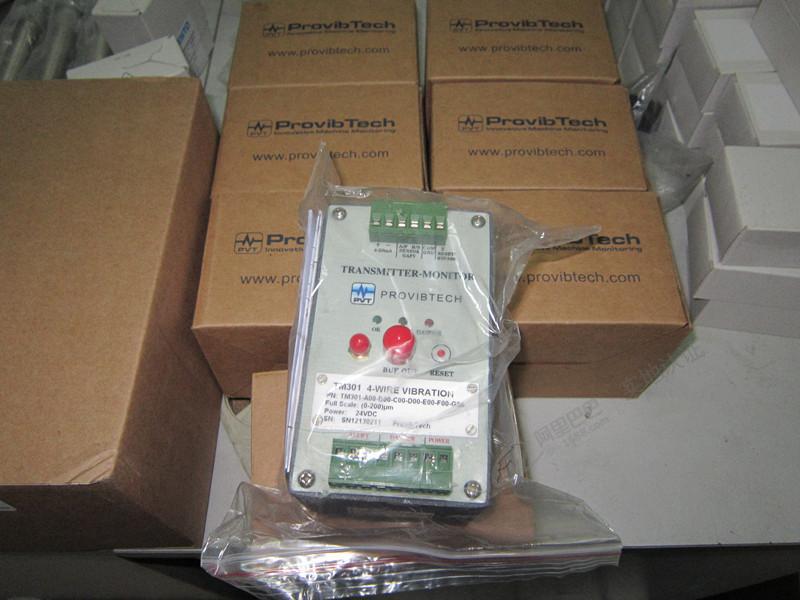

                               报警 (黄色): 超过设置点                       Figure 8. TM301 表外形图

         连锁(红色):  超过设置点

2.物理指标：

尺       寸:     90(3.5")W ′ 120(4.6")L ′ 75(3.0")H

重       量:      约 250g

接口端子

信        号:     4-20mA(2), Reset(1), GAP(A/P, B/S)(2), COM(1)

电        源:      Power(2)

缓冲输出:       BNC

报        警:      Alert(3), Danger(3)

3. 环境指标

温度:

  操作温度:   -25^oC 到 +65^oC

  贮藏温度:   -40^oC 到 +100^oC

           湿        度:   90% 非凝固

4.出厂设置.

       继电器：

              -启动延时20秒

              - 报警和连锁延迟3秒

              -状态保持

              - 正常状况继电器非充电

       若有异议请与我公司联系

III. 订货指南.

TM301－AXX－BXX－CXX－DXX－EXX－FXX－GXX

标准配置:

TM301－A00－B00－C00－D00－E00－F00－G00

AXX：满量程

A00*:     0－200um pk-pk

A01:       0－500um pk-pk

A02:       0－100um pk-pk

A03:       0－10mil pk-pk

A04:       0－25mil pk-pk

A05:       0－5mil pk-pk

A06:       0－200um pk-pk (0.5-100Hz)

A07:       0－500um pk-pk (0.5-100Hz)

A08:       0－100um pk-pk (0.5-100Hz)

BXX：电源

B00*:     +24VDC

B01:       220VAC

B02:       110VAC

B03:  90~250VAC

CXX：报警

C00*：环氧树脂

C01： 无报警

DXX：输出

D00*：4－20mA

D01： 1－5V

EXX：涡流探头

E00*：TM0180，5m 系统

E01：TM0180，9m 系统

E02：3300，5m 系统

E03：3300，9m 系统

E04：7200，5m 系统

E05：7200，9m 系统

FXX：缓冲输出

F00*：有缓冲输出

F01： 无缓冲输出

        GXX: 安装

G00*:  导轨安装
