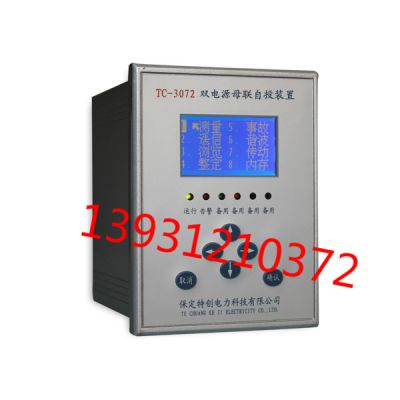

TC-3072双电源母联自投装置主要功能简介
1.1 TC-3072 双电源母联自投装置
1.1.1 备自投保护功能
母联开关自投功能；
以上保护均有软件开关，可分别投入和退出。
1.1.2 测控功能
(1)遥测：I1、I2、F、U1、U2、谐波等；
(2)遥信：12 路遥信开入量采集（2进线断路器位置，母联位置,外部闭锁备自投遥信，功能投退硬压板等）；
(3)遥控：母联开关遥跳、遥合，2 路进线遥跳、遥合等；
2 母联备自投逻辑原理描述
TC-3072 母联备自投装置设计基本原则:只有当工作进线电源确实被断开后,备自投才允许投入。正常双进线单独分列运行，母联处于断开位置，当其中一条进线工作电源失压后，不管进线断路器是否跳开，备自投动作后总是先跳该断路器，而后合母联，恢复失电进线所带的负载供电。因备外部保护动作切除工作电源时，应闭锁备自投(备自投装置有开入闭锁)。因人工切除工作电源，应闭锁备自投(备自投装置有开入闭锁)。备用电源不满足有压条件，备自投不应动作。
自投动作逻辑：
1. 正常1#进线和2#进线分列运行时。当1#进线工作电源失电，备自投装置跳1DL ，合3DL母联断路器，称为方式一。
1. 正常1#进线和2#进线分列运行时。当2#进线工作电源失电，备自投装置跳2DL ，合3DL母联断路器，称为方式二。
◇ 自投逻辑１（方式一）：
充电条件： 1. 母线1 U1有电压 , 母线2 U2有电压 ,
2.1DL在合位，2DL 在合位，3DL 在分位。
充电条件满足 15s 后完成充电。
放电条件： 1.1DL在分位 或 2DL在分位
2.3DL在合位
3. 有外部闭锁开入条件满足
4. 自投 1 完成。
放电条件满足瞬时完成放电。
动作过程： 母线 U1无电压 , 母线U2有电压 ，I1 无流，则经延时跳 1DL，确认 1DL跳开后，合 3DL。
◇ 自投逻辑 2（方式二）：
充电条件： 1. 母线1 U1有电压 , 母线2 U2有电压 ,
2.1DL在合位，2DL 在合位，3DL 在分位。
充电条件满足 15s 后完成充电。
放电条件： 1.1DL在分位 或 2DL在分位
2.3DL在合位
3. 有外部闭锁开入条件满足
4. 自投 2完成。
放电条件满足瞬时完成放电。
动作过程： 母线 U2无电压 , 母线U1有电压 ，I2 无流，则经延时跳 2DL，确认 2DL跳开后，合 3DL。
