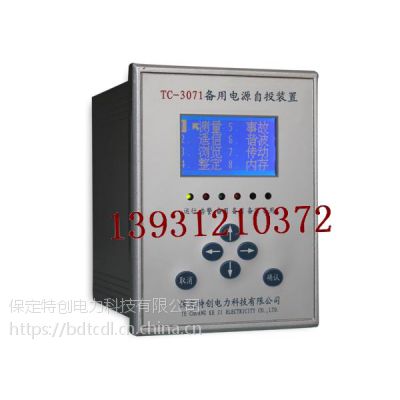

TC-3071备用电源自投装置主要功能简介
1.1 TC-3071 备用电源自投装置
1.1.1 保护功能
(1)进线开关互投功能；（可整定为只自投一次，不进行互投）
(2)PT 断线报警；
以上各种保护均有软件开关，可分别投入和退出。
1.1.2 测控功能
(1)遥测：I1、I2、F、Uab、Ubc、谐波等；
(2)遥信：12 路遥信开入量采集（进线断路器位置，外部闭锁备自投遥信，功能投退硬压板，弹簧未储能等）；
(3)遥控：桥开关遥跳、遥合，2 路进线遥跳、遥合等；
2 备用电源自投逻辑原理描述
2.1 备用电源自投功能
TC-3071 系列备用电源自投装置设计基本原则:只有当工作电源确实被断开后,备自投才允许投入。工作母线失压后，不管进线断路器是否跳开，备自投动作后总是先跳该断路器，防止因工作电源在其他地方被断开，备自投动作后合于故障或备用电源倒送电的情况。因备用对象故障而其保护拒动引起其相邻后备保护动作切除工作电源时，应闭锁备自投。因人工切除工作电源，应闭锁备自投。备用电源不满足有压条件，备自投不应动作。为躲开因工作母线引出线故障引起的母线电压下降，备自投动作延时应大于zui长的外部故障切除时间。备自投装置只允许动作一次。设计类似线路重合闸的充放电条件。
自投动作逻辑：
1. 方式 1 作为线路备自投，选择 2DL作为自投开关，其动作逻辑称为自投动作逻辑 1（进线2 自投）；
2. 方式 2 作为线路备自投，选择 1DL作为自投开关，其动作逻辑称为自投动作逻辑 1（进线1 自投）；
装置自动识别系统运行方式,选择自投方案,设有整定控制字,分别控制这 2 种自投动作逻辑是否允许。
◇ 自投逻辑１（进线 2 自投）：
充电条件： 1. 母线三相有压。
2.1DL在合位，2DL 在分位。
充电条件满足 15s 后完成充电。
放电条件： 1.2DL在合位
2. 母线电压消失
3. 有外部闭锁开入条件满足
4. 自投 1 完成。
放电条件满足瞬时完成放电。
动作过程：母线无压（经 PT 断线闭锁），I1 无流，则经延时跳 1DL，确认 1DL跳开后，合 2DL。
◇ 自投逻辑 2（进线 1 自投）：
充电条件： 1. 母线三相有压。
2.2DL在合位，1DL 在分位。
充电条件满足 15s 后完成充电。
放电条件： 1.1DL在合位
2. 母线电压消失
3. 有外部闭锁开入条件满足
4. 自投 2 完成。
放电条件满足瞬时完成放电。
动作过程：母线无压（经 PT 断线闭锁），I2 无流，则经延时跳 2DL，确认 2DL跳开后，合 1DL。
