产品简介：
功能：

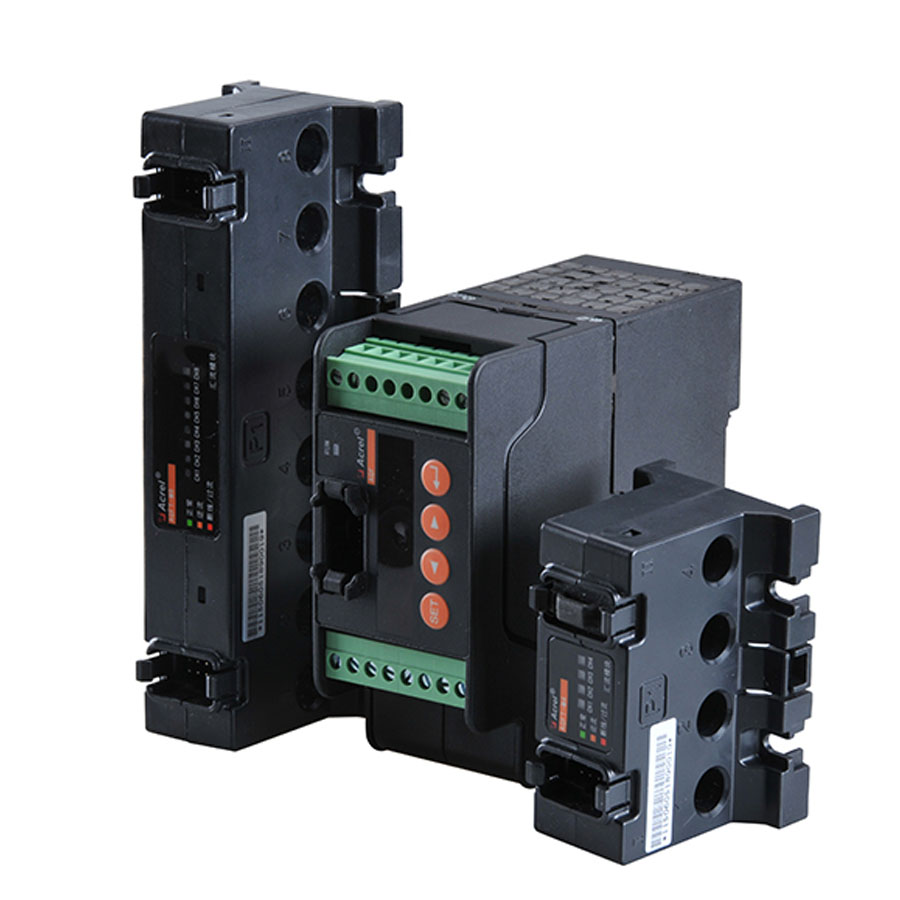

AGF光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光伏电池阵列中电池板运行状态，光伏电池电流测量，防雷器、直流断路器状态采集，继电器接点输出，带有风速、温度、辐照仪等传感器接口，装置带有RS485接口可以把测量和采集到的数据和设备状态上传。
应用范围：
光伏发电系统。
订货范例：
具体型号：AGF-M16TR/P2
技术要求：16路DC0-10A输入、1路输出；带防反带负极汇流功能；DC0-1000V测量。
通讯协议：RS485接口 Modbus/RTU协议
辅助电源：DC880V
技术参数：
|
产品型号 |
AGF-MTR |
AGF-MT |
|
输入路数 |
4/6/8/12/16/24 |
4/8/12/16/20/24 |
|
安装方式 |
穿孔式安装 |
穿孔式导轨安装 |
|
输入范围 |
DC 020A |
|
|
反应时间 |
1s |
|
|
测量精度 |
0.5级 |
|
|
温度系数 |
400ppm/ |
|
|
RS485通讯 |
RS485/Modbus-RTU协议，4800/9600/19200/38400bps |
|
|
继电器输出 |
2组常开5A/AC250V（5A/DC 30V） |
|
|
开关量输入 |
3组外部状态输入（光耦或无源接点方式） |
|
|
模拟量输入 |
PT100、DC 0(4)20mA、DC 010V |
|
|
|
通用技术参数 |
|
|
温度/湿度 |
工作温度:-25+60，湿度95，无凝露、无腐蚀性气体场所 |
|
|
海拔 |
2500m |
3000m |
|
绝缘电阻 |
100MΩ |
|
|
工频耐压 |
电源//通讯//开关量输入//光电池电压输入--AC 2kV/1min 电流输入//电源、光电池电压、通讯、开关量--AC 3.5kV/1min |
|
|
辅助电源 |
AC85V265V或DC300880V注 或DC24V(±10) |
|
注：最高DC1000V不损坏。
产品选型：
外形尺寸：
AGF-MTR汇流采集装置
主体模块或扩展模块尺寸
880V电源模块尺寸
汇流采集模块安装尺寸
显示模块安装尺寸
AGF-MT汇流采集装置
电源模块及电源滤波模块尺寸
扩展模块安装尺寸
汇流模块安装尺寸
8路汇流模块
4路汇流模块
显示模块安装尺寸
