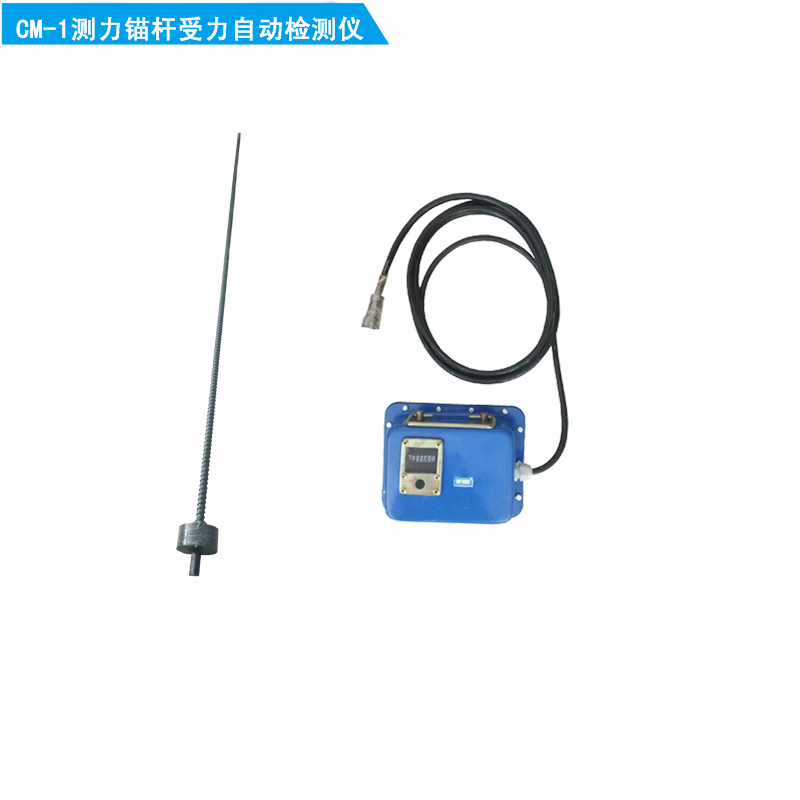

CM-1测力锚杆受力自动检测仪
测力锚杆受力自动检测仪是用于煤矿及岩土工程中专用的测力设备，是锚杆受力参数监测的智能化设备，它具有自动记录，远红外数据采集，计算机管理和自动报警等功能，而且重量轻、操作方便、显示直观、安装方便、戊戌换算、直接显示吨位、输出报表具有通用性、数据功能强。通过改进的电源供电系统，大大地提高了仪器的使用可靠性和电源使用寿命，与其它同类产品相比，具有红外传输速度快采集时间短等特点，可长期在井下使用无需维护。并具有汉显功能，是非常理想、非常先进的压力自动记录仪器。

一、CM-1测力锚杆受力自动检测仪原理结构
测力锚杆受力自动检测仪由四部分组成：（1）测力锚杆受力自动检测分机；
（2）红外传输数据采集仪；（3）数据传输适配器（4）数据处理软件。压力监测分机具有每隔10分钟自动检测一次的功能，并将采集的数据自动地记录在分机的存储器中当按分机前面的按键或通过矿灯照射，分机可显示当前的压力值。将采集器携带到井上后通过计算机串行口将数据自动地传输到PC计算机进行数据处理。
压力分机使用3节2号碱性干电池组供电，更换电池一定要到生产厂家进行。

二、CM-1测力锚杆受力自动检测仪功能及技术指标
（一）便携式红外数据采集仪主要功能
1．LCD点阵式液晶显示器，用于输入提示和数据提示。
2．轻触式操作键盘，操作方便。
3．程序显示功能。
4．无操作3分钟自动关机。
5．1024M数据存储器，具有数据掉电保护功能。
6．红外数据通信功能，传输速率115200kbps。
7．体积小，重量270kg。
（二）测力锚杆受力自动检测分机
1.量程：0-30（允许过载20%）
2.精度：1%
3.测量通道数3点
4.使用环境：1-40℃
5.显示方式LED数字显示
6.防爆形式：il
7.防护等级：IP5
8.电源4.5V（三节1号电池）
9.通讯方式：红外无线通讯
10.重量：1.3kg
三、采集器操作说明

1、测力锚杆安装好后，监测分机和测力锚杆按对应的编号连接起来。打开采集器：当光标对到分机系统管理栏上后，再按分机管理，再按重启分机后，唤醒监测分机，对监测分机进行清空。

2、采集数据：将采集器光标对准数据采集后，按“确认”键，通过矿灯照射或按键将检测分机进行唤醒，唤醒后采集器将自动采集，当采集成功后，屏幕上将显示重新启动。

3、传输数据：先把适配器和电源连接好，打开采集器把光标通过上、下翻键移动到数据上传上，按确认键后，把软件点开后，设置通信端口，通信端口的设置，右键点击计算机桌面上我的电脑，再点设备管理器后，再点端口，看是COM几，软件上就设定COM几，设定波特率是115200.
把工作面设定好。工作面分机数量设定好，间隔时间设定为10分钟。点击数据接收，当数据接收成功后采集器将自动关闭，当数据传输完成后，软件上将显示数据接收完成。

4、数据管理：把光标通过上、下翻键移到数据管理栏上，按“确认”键，将出现下列功能：
(1)看单片机数据按“确认”键，输入移位检测仪编号，再按“确认”键可查看位移检测仪的数据；
(2)删除单片机数据，按确认键输入检测仪编号，再按确认键，出现删除当前位移检测仪数据，删除后将无法恢复，再按“确认”键，即可删除当前数据；
(3)删除全部数据，按“确认”键，屏幕出现删除后无法恢复删除全部数据，按确认键后，删除采集器中的全部数据；重新采集前必须将采集器清空。
(4)查看系统内存，按“确认”键后，将显示内存容量，采集检测仪的最多台数。

5.系统管理：把光标通过上、下翻键移到数据管理栏上，按“确认”键，将出现下列功能：
（1）分机清零按确认键后，通过矿灯唤醒检测仪分机，可将检测仪校零；
（2）重启分机，按确认键后，屏幕将显示重启分机，再按确认键，分机将重新启动；
（3）设定编号菜单，暂不使用。
