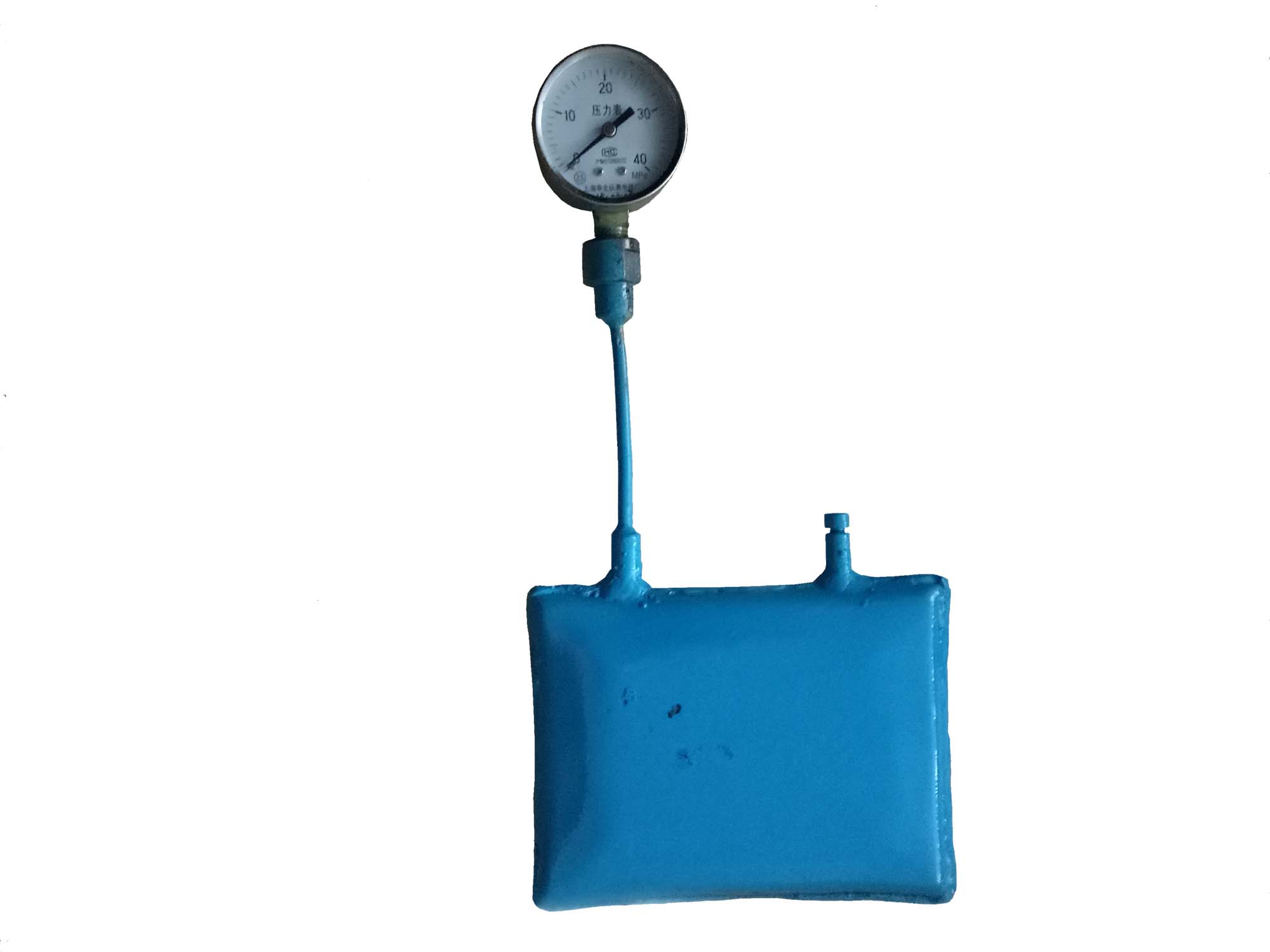

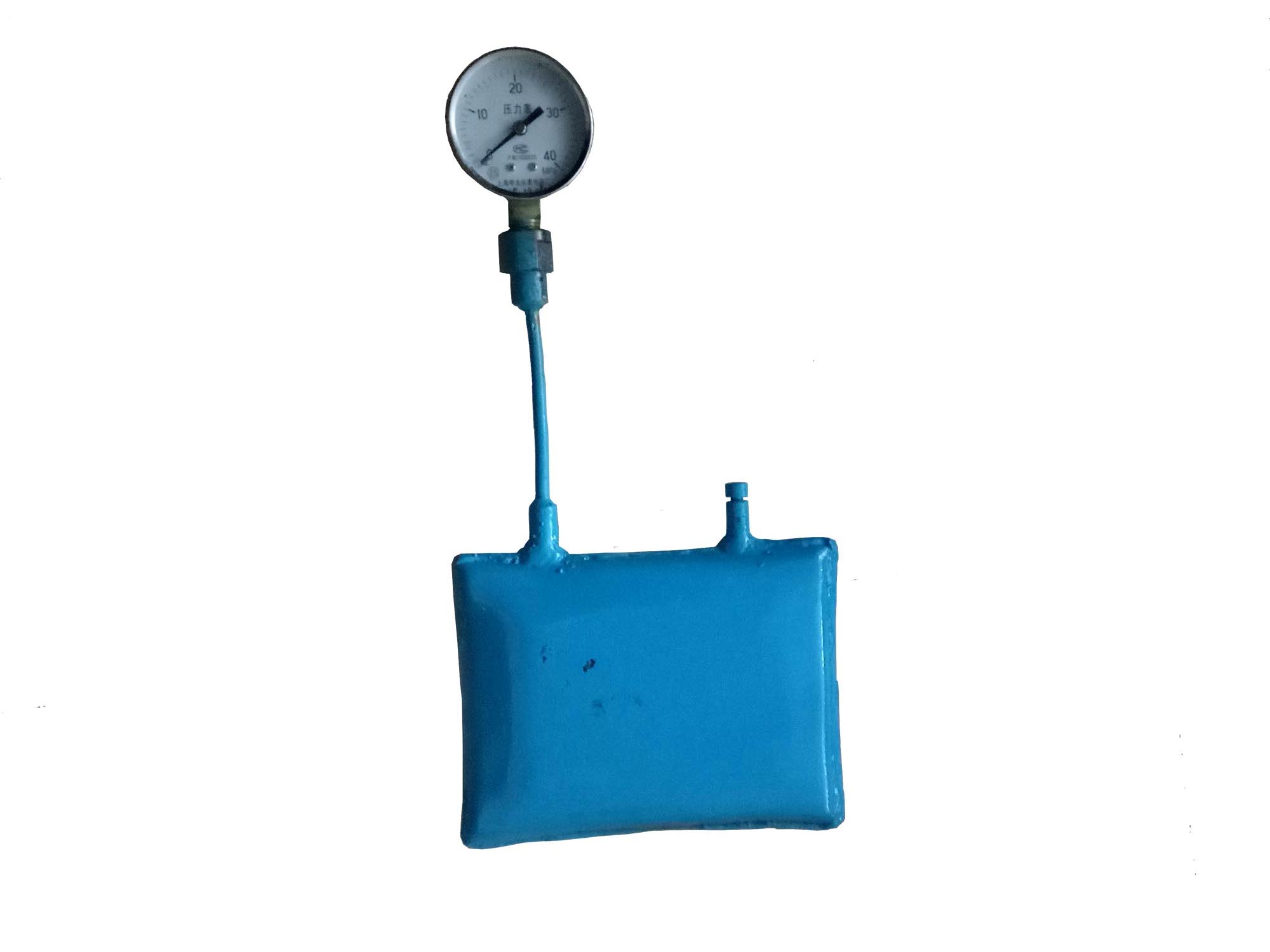

YZ系列油压枕|液压枕用于测定巷道支架、巷道围岩、充填体的受力状态、外载分布情况，是煤矿工作面矿压观测必选仪器设备之一。产品结构简单、体积小、重量轻、易操作、压力显示直观、质量可靠。

YZ系列油压枕|液压枕主要技术参数：
(1)量程：0-60MPa
(2)分辨率：1MPa
(3)精度：1.6%FS

液体的流动性和不可压缩性成为传递压力的理想介质。通常它可以直接从压力表上根据标定曲线直接读出被测的压力值，读数不易受外界因素的影响。

液压枕按用途分为两类:
(1)加载液压枕是一个扁平的铁盒子，也称油压枕或扁千斤顶，用高压油泵向液压枕注油，而加载于被测对象。
(2)测力液压枕又称压力盒。它与加载压力枕的区别在于它有一个压力平衡室。当液压枕承受外界压力时，该压力将推动金属薄膜，使之紧紧堵塞进油口和出油口在测试时，用微型油泵向进油管泵油，当油压达到被测压力值时，金属薄膜处于平衡状态。此时，压力表的读数即为外力值。
液压枕要求铺设在液压支架背面，而且铺设的数量较多，为此设计了压力传感器。如果液压枕在使用时，若有空间位置允许，可直接按装压力表测读，将可使液压枕的结构更简单些。

液压枕是适用于矿山的一种轻便的测压仪器。主要用途是进行地压观测使用，由两块同样形状的薄钢板焊接而成的扁平盒子。其形状和尺寸，根据使用条件而定。液压枕的结构简单，尺寸较小，加工容易，使用一般材料，重量较轻。其稳定性和灵敏度能满足矿山量测的一般要求。

YZ系列油压枕|液压枕构造：

液压枕的构造如图1所示。传力板，直接承受顶板岩层压力。压力传递给枕体压力盒3，并使其内液压逐渐升高。液压大小通过压力传感器4测读。压力传感器通过弹性膜片形变变化，由导线5接入电阻应变仪测定。压力盒3内油液由灌油孔2注满。压力盒3由上盖板和下盖板压模成型对焊而成。压力传感器安装孔和灌油孔具有可靠的密封性能，正确地传递岩层压力
