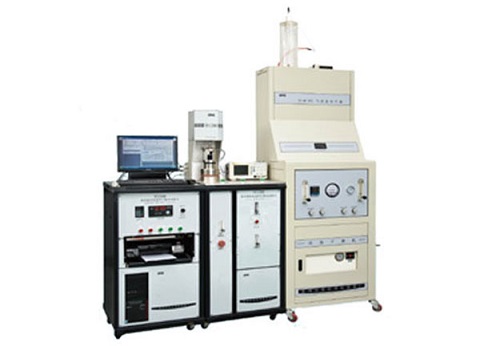

一、概述
苏信- SX-L1060分级效率测试台主要结构和走向，重要部件配置、功能及重要参数的设定、材料选用、数据处理、试验台主要验证项目等，均依据ISO-19713-1标准“道路车辆--内燃机及压缩机空气进气洁净装置”第一部分。气溶胶制造参照了美国标准ANS/ASHRAE 52.2-1999，夹具制造参照欧洲标准EN1822。
二、主要功能
1. 风量-阻力并显示曲线
2．粒径-过滤效率并显示曲线
三、主要参数
1.试验用气溶胶
1.1 物质：KCL固体粒子
1.2 粒径：0.3um—10um
1.3 浓度：可调（≥10um粒子浓度约为5000-10000J/L）
2.上、下游粒子计数器
2.1 产地：本厂生产的激光粒子计数器SX-L310（专用）
2.2 采样流量：28.3L/min ±5%
2.3 粒径分档：0.3um、0.5um、1um、3um、5um、10um
2.4 粒径分布误差；示值浓度误差；另计数要求均符合国家JJF 1190-2009“尘埃粒子计数器校正规范”并在此基础上特别注重对大粒子（3um、5um、10um）的计量校正。
3.试验流量
3.1 流量可调范围：60L/min—150L/min(相当于滤速10cm/s—25cm/s)
3.2 流量精度：≤±5%
3.3 流量稳定性：≤±10%
4.过滤阻力测量
4.1 范围：0—500Pa（其它范围请咨询定制）
4.2 精度：≤±5%
4.3 重复性误差：≤±5%
5.初始分级效率测量
5.1 适用范围：中效、高效滤料
5.2 重复性误差：≤±5%
四、试验台工作条件
1．电流：AC 220V 50Hz 功率：4KVA
2．气源：压缩空气 5-8kg/cm2
3. 环境温度：10°-25° RH≤70% 净化等级：1万级
4．占地面积：试验台尺寸：操作箱 600*600*1760；采样箱600*600*1760；气溶箱发生器箱 730*830*2800（l*w*h）单位：mm
5．滤料试样尺寸：试验台有效检测面积：100cm2圆形
五．试验台组成部分及原理示图
1.组成部分
1.1 KCL气溶胶发生器
1.2 混合器
1.3 滤料上、下夹具
1.4 上、下游粒子等速采样器
1.5 上、下游粒子计数器
1.6 流量系统
1.7 电气、电脑控制系统
1.8 试验结果输出部分
以上8个部分分别集合安装在三个立式箱体中：
KCL气溶胶发生器箱体、采样系统箱体、操作系统箱体
