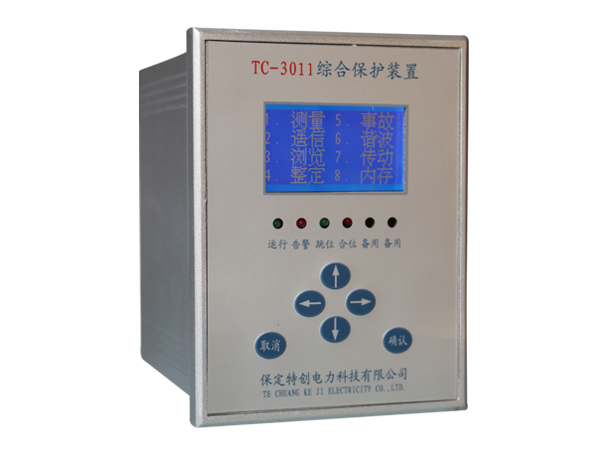

1. TC-3011 综合保护测控装置的分类及适用范围

TC-3011 适用于 35KV 及以下电压等级的馈线保护及测控装置。其安装方式均为嵌入式，装置可集中组屏也可就地分散安装在高压开关柜上。

2. TC-3011 综合保护测控装置主要特点

2.1  TC-3000 变电站综合自动化系统采用分层分布式系统结构，按一个间隔，配一套装置设计，装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。

2.2  装置采用了高性能处理器（ARM M3）和高分辨率 A/D 转换器，每周波 32 点采样，同时可实时完成保护、测量、谐波分析、低频减载保护、小电流接地选线、开关事故分合次数统计等复杂的功能。

2.3  保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。

2.4  在硬件设计上，所有装置采用统一的硬件平台，为调试及维修带来了极大的方便，同时装置仍旧保留了传统微机保护所具有的独立的输入输出回路及操作回路。

2.5  采用分层分布式系统是提高全站工作可靠性的重要因素，特别是功能独立于通讯网的配变保护，线路保护，馈出线保护,电容器保护,电动机保护等装置在各间隔的独立配置，它是变电站安全稳定运行的先决条件。

2.6  装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。

2.7  装置的保护电流回路和测量电流回路分开设置，分别取自不同的电流互感器，设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。

2.8   友好的人机界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告警报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。

2.9  通讯方式采用 CAN 口即控制器区域网接口，其特点为：结构简单，只有两根线与外部相连；传输速度最高可达 1Mbps；传输距离最远可达 10KM；采用 CRC 检验并可提供相应的错误处理能力；采用非破坏性总线仲裁技术，使站内通讯具有很高的效率和抗干扰能力。

3. TC-3011 综合保护测控装置的主要技术数据

3.1 额定数据

a. 交、直流装置电源：220V 或 110V（定货时说明）

b. 交流电压： 100/ 3 V， 100V

c. 交流电流： 5A或 1A（定货时说明）

d. 频 率： 50Hz

3.2 功率消耗：

a. 直流回路： ≤ 8W

b. 交流电压回路： < 0.5VA/相

c. 交流电流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)

3.3 精确工作范围：

a. 电流： 0.2In～20In

b. 电压： 2V～140V

c. 频率： 45Hz～50Hz

d. 时间： 0.00～99.99s

3.4 定值误差：

a. 电流及电压定值误差： <±5％ 整定值

b. 频率定值误差：  < 0.01Hz

c. 时间定值误差：  <±1％ 整定时间+35ms

3.5 测量误差范围

a. 频率： 0.1％

b. 电流、电压： 1.0％

c. 有功功率、无功功率： 2.0％

d. 有功电度、无功电度： 2.0％

3.6 遥信事件记录分辨率：不大于 2mS

3.7 遥控正确率：不低于 99.99％

3.8 绝缘性能

a. 绝缘电阻：装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压 500V 的测试仪器分别测定其绝缘电阻值，不小于 100MΩ。

b. 介质强度：装置电源回路、交流回路、出口回路之间及对地能承受 2kV 的工频试验电压，开入量回路对地能承受 1kV 的工频试验电压，历时 1 分钟 ,无绝缘击穿或闪络现象。

c. 冲击电压：装置电源回路、交流回路、出口回路之间及对地能承受 5kV 标准雷电波的短时冲击电压试验 ,无绝缘击穿或闪络现象。

3.9 触点性能

在电压不大于 250V，电流不大于 0.5A的直流有感负荷电路（τ ＝5±0.75ms）中，触点断开容量为20W，或在电压不大于 250V，电流不大于 0.5A的交流电路（cosψ＝0.4±0.1）中触点断开容量为 50VA。电寿命次数为 1000 次。

3.10 环境条件

a. 环境温度： 工作温度：-10℃～＋60℃，装置在正常工作温度-10℃～＋60℃范围内动作值因温度变化而引起的变差不大于±3%，贮运温度：－25℃～＋70℃

b. 大气压力：  80～110kPa

c. 相对湿度：  不大于 90％
