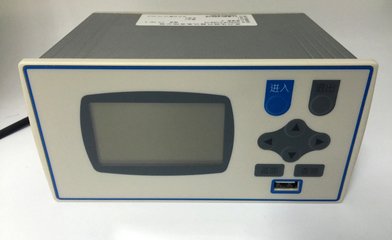

XSR22FC-IKRIA1B1B1V0流量积算仪具有温度压力补偿功能的流量积算仪XSR22FC流量积算仪具有:4M存储容量，USB接口,使用金属外壳，抗干扰能力能,XSR控制器是经济型产品，适合批量使用，高性价。广州铭鸿自动化仪表有限公司供应

一.详细技术参数：XSR22FC-IKRIA1B1B1V0流量积算仪

1.输入

温度显示范围：-999.9～999.9

瞬时流量、压力显示范围：-99999～99999，小数点位置可设定

累积流量显示范围：0～1000000000，小数点位置可设定

输入信号类型：XSR22FC/A-HIKRIB1B1V0流量积算仪

流量：1～5V DC，0～5V DC，4～20mA，0～10mA，0～20mA，1～20000 Hz脉冲

温度：无温度、固定温度、Pt100，Cu100，Cu50可通过设定选择

压力：无压力、固定压力、1～5V DC，0～5V DC，4～20mA，0～10mA，0～20mA

其它输入信号或分度号需在订货时注明

基本误差：模拟量小于±0.2%F.S

测量分辨力：1/60000，16位A/D转换器

测量控制周期：每通道0.2秒

XSR22FC-IKRIA1B1B2V0流量积算仪-参数

记录容量：4MBit

记录间隔：1秒～59分59秒任意设定，可选择循环或非循环记录

记录时间：记录时间的长短和记录间隔有关，计算公式如下：

记录小时数 = 12 × 记录间隔(秒)

3.报警

可通过设定选择瞬时流量、温度、压力上下限报方式或累积量预置输出方式

继电器输出：触点容量220V AC，3A

4.变送

光电隔离

4～20mA，0～10mA，0～20mA直流电流输出，通过设定选择。负载能力大于500Ω

1～5V，0～5V，0～10V直流电压输出，需订货时注明

输出分辨力：1/4000，误差小于±0.2% F.S

5.通信接口

光电隔离RS232、RS485标准，在订货时注明

仪表地址0～99可设定

通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明

仪表收到计算机命令到发出相应数据的回答延迟：

以“#"为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms

配套测试软件，提供组态软件和应用软件

6.外供

2组，24V或12V订货时可选：用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA

7.电源XSR22FC/A-HIKRIB1B1V0流量积算仪

220V供电的仪表：85V～265V，功耗小于8VA

24V DC，12V DC或其它规格，需在订货时注明

8.USB接口

XSR22FC-IKRIA1B1B2V0流量积算仪兼容USB1.1协议的U盘。

9.其他性能指标

工作环境：0℃～50℃，湿度低于90%R.H，宽温范围的仪表需在订货时注明

电磁兼容：IEC61000-4-2(静电放电)，III级；IEC61000-4-4(电快速瞬变脉冲群)，IV级；IEC61000-4-

5(浪涌)，III级；IEC61000-4-8(工频磁场)，V级；IEC61000-4-9(脉冲磁场)，IV级；IEC61000-4-12(振荡波)，III级。涡街流量表-参数XSR22FC-IKRIBIBIA1S2V0流量积算仪

（1）时间及通道组态。用于组态或修改日期，时钟，记录点数和采样周期。

（2）页面及记录间隔的组态。各个通道的输入信号方式，量程上下限，报警上下限，滤波时间常数，以及开方与否的设置。对于流量信号，还可作开方，流量累积和流量，温度，压力的补偿。

（3）由于输入信号的工程单位繁多，可通过组态选择合适的工程单位。如果带有PID控制模块，可实现PID控制回路。

（4）通讯信息的组态。用于微机通讯地址和通讯方式的设置。

（5）显示画面选择组态无纸记录仪可显示九画面或更多画面的显示可通过组态选择需要显示的画面。

（6）报警信息的组态。每个通道的上上限，上限，下下限和下限报警触点的设置。

XSR22FC-IKRIB1B1V0积算仪 的示值误差修正方法和注意事项

流量积算仪是用于计量气体或液体流量的仪表，它广泛应用于石化、燃气、热电、水处理等行业，在贸易结算、节能减排、能源消耗等方面具有举足轻重的作用。流量积算仪由于型号规格较多，参数设置繁琐，检定过程和示值修正较为复杂，本文主要介绍流量积算仪的几种示值误差修正方法。
