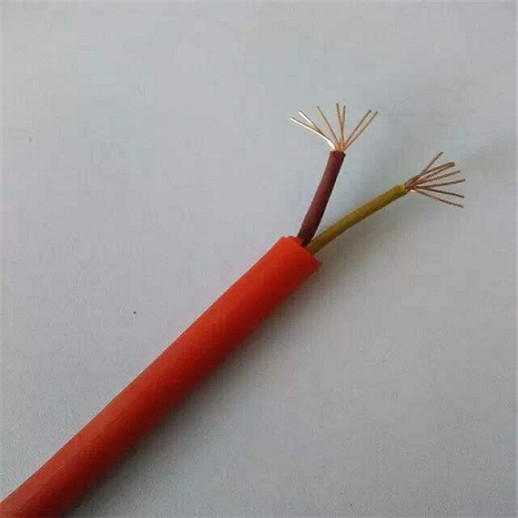

阻燃耐高温电缆ZR-YGC-2*1.0国标生产厂家
一：产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
二：产品执行标准
阻燃耐火特性试验执行GB12666-90要求
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
zui高工作温度： 180℃
zui低环境温度：固定敷设-60℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆zui小为电缆外径的10倍
四：基本型号及名称
表1
型号
产品名称
YGC
硅橡胶绝缘硅橡胶护套电力电缆
YGCR
硅橡胶绝缘硅橡胶护套移动用电力软电缆
YGCP
硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆
YGC22
硅橡胶绝缘硅橡胶护套钢带铠装电力电缆
JGG
硅橡胶绝缘硅橡胶护套安装线
JGGR
硅橡胶绝缘硅橡胶护套移动用安装软线
JGGP
硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线
JHXG
硅橡胶绝缘电机引接线
备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
代号
代号含义
Y
系列代号(移动软电缆)
G
硅橡胶
C
重型
22
钢带铠装
P
铜编织屏蔽
R
多股绞合导体
J
电机引接线
六：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表1和表2。
2．20℃时绝缘电阻不小于100MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
线芯＊标称截面(mm2)
导体结构
(根数＊直径)
(B/R)
mm
电缆zui大外径(mm)
参考重量(kg/km)
YGC
JGGF
YGCR
JGGFR
YGCR
JGGFR
YGC22
JGG22
1＊1.5
19＊0.32/48＊0.20
3.2
3.5
27.5
1＊2.5
19＊0.41/51＊0.25
3.7
3.9
38.6
1＊4
19＊0.52/82＊0.25
4.6
5.2
55.5
1＊6
19＊0.65/123＊0.25
5.6
6.5
77.7
1＊10
48＊0.52/204＊0.25
7.2
7.8
132
1＊16
75＊0.52/323＊0.25
8.2
9.0
188
1＊25
108＊0.52/513＊0.25
10.2
11.0
312
1＊35
108＊0.65/722＊0.25
112
12.0
408
1＊50
10＊2.52/1026＊0.25
13.5
14.5
554
1＊70
19＊2.16/1406＊0.25
16.5
17.5
762
1＊95
19＊2.52/486＊0.50
19.0
20.5
1045
1＊120
24＊2.52/608＊0.50
20.0
22.0
1281
1＊150
30＊2.52/760＊0.50
21.0
24.2
1612
1＊185
37＊2.52/945＊0.50
25.0
28.0
1981
2＊2.5
7＊0.68/51＊0.25
10.5
11.2
158
272
2＊4
19＊0.52/82＊0.25
12
13.2
210
347
2＊6
19＊0.65/123＊0.25
14.0
15.3
263
407
2＊10
7＊1.37/204＊0.25
17.8
18.9
394
562
2＊16
7＊1.70/323＊0.25
20.0
21.2
540
724
2＊25
7＊2.15/513＊0.25
23.0
24.5
794
828
2＊35
7＊2.52/722＊0.25
25.7
26.3
1037
1037
2＊50
10＊2.52/1026＊0.25
26.0
27.5
1236
1385
2＊70
19＊2.16/1406＊0.25
27.0
28.9
1647
1792
2＊95
19＊2.52/486＊0.50
32.0
33.9
2189
2654
