DW-4型双平行顶板离层仪|四点离层仪监测顶板岩层移动的检测装置，它可以分别显示锚杆长

度范围内和锚杆同范围外的顶板岩层的离层情况。

1.仪器结构组成

1.1仪器结构

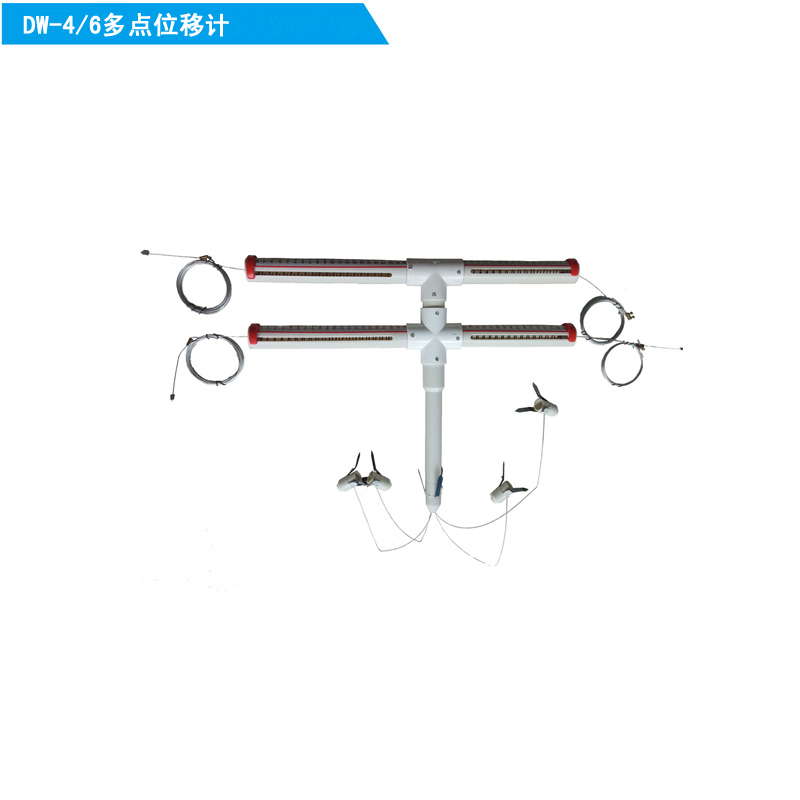

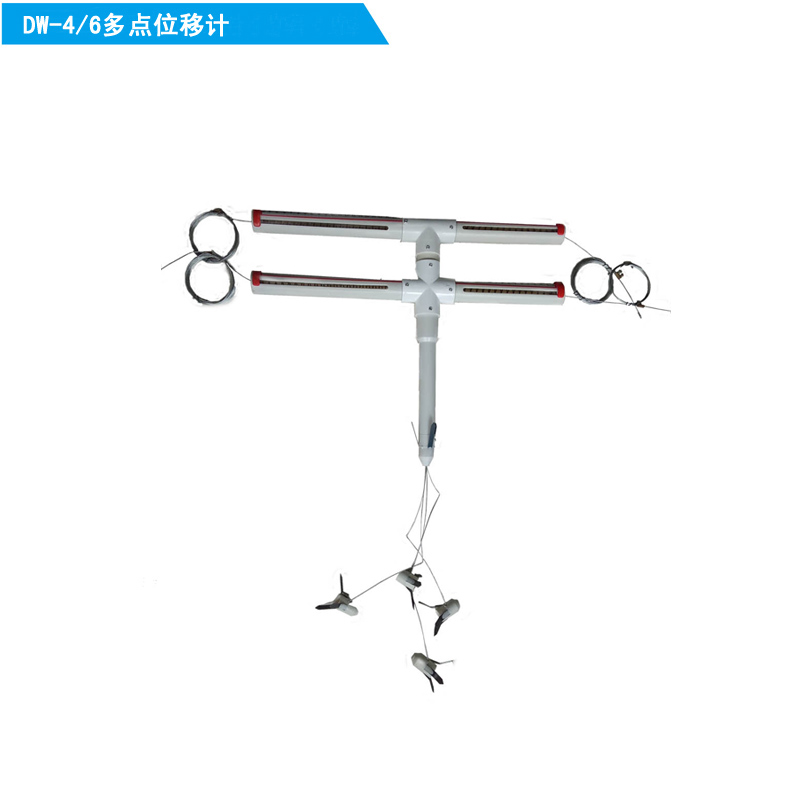

DW-4型双平行顶板离层仪|四点离层仪主要：由基点锚头、测绳、套筒、防水牌、内测筒、外

测筒组成。
1.2技术特征
测量方式反光彩色显示
测量点数（个） 4
最大量程(mm) 800
读数精度（mm） 1
安装锚孔直径（mm） 28、42
1.3监测原理
基点锚头应固定在钻空深部2，4，6，8m处稳定岩层内，当锚杆锚固范围内有离层时，顶板(套

管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相

对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固

范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值。

2.DW-4型双平行顶板离层仪|四点离层仪仪器安装

2.1先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。
2.2将浅部锚头送入至安装位置。
2.3安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约34mm，然后将深部锚头测绳与内

测筒连接，浅部锚头测绳与外测筒连接。
2.4外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。

3.顶板离层仪在各矿区的应用
通过对各类锚网巷道进行的全面的顶板离层观测，普遍认识到顶板离层观测对锚网巷道的支护

、改革起到一定的指导和警示作用。根据顶板离层仪观测到的数据整理分析，得出不同的地质

条件、岩性变化等情况，总结出了锚网巷道锚网范围内离层量最大应控制在44-40mm，否则应

及时采取其它有效的支护措施，防止顶板事故的发生，确保安全生产。
