1概述

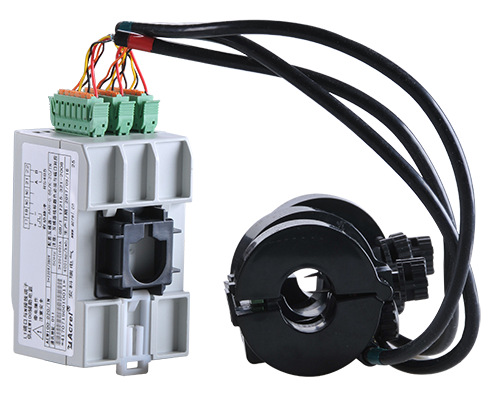

AEW100无线计量模块主要用于计量低压网络的三相有功电能，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
2 主要功能
|
功能 |
功能说明 |
AEW100 |
|
电能计量 |
有功电能计量（正、反向） |
■ |
|
电量测量 |
U、I |
■ |
|
P、Q、S、PF、F |
■ |
|
|
脉冲输出 |
有功脉冲输出 |
■ |
|
LED指示 |
（L1、L2、L3）取电显示、脉冲、通讯、无线状态指示 |
■ |
|
通讯 |
470MHz无线传输 |
■ |
|
红外通讯 |
■ |
|
|
RS485接口，同时支持Modbus、DL/T645-07 |
■ |
(■：标配；□：可选)
3 技术参数
3.1 电气特性
|
电压输入 |
额定电压 |
3×220/380V，3×380V |
|
参比频率 |
50Hz |
|
|
功耗 |
<2VA（每相） |
|
|
电流输入 |
输入电流 |
100A、 200A、400A |
|
起动电流 |
0.004Ib |
|
|
功耗 |
<2VA (最大电流) |
|
|
测量性能 |
符合标准 |
GB/T17215.321-2008 |
|
有功电能精度 |
1级 |
|
|
脉冲 |
脉冲宽度 |
80±20ms |
| 脉冲常数 |
400imp/kWh，200imp/kWh，100imp/kWh |
|
|
通信 |
无线 |
470MHz无线传输，空旷时最远传输距离：1km |
|
红外通讯 |
波特率固定为1200 |
|
|
接口 |
RS485(A+、B-) |
|
|
介质 |
屏蔽双绞线 |
|
|
协议 |
MODBUS-RTU，DL/T645-07 |
3. 2 环境条件
|
温度范围 |
工作温度 |
-20℃~55℃ |
|
存储温度 |
-30℃~70℃ |
|
|
湿度 |
≤95%（无凝露） |
|
|
海拔 |
<2000m |
|
4 外形尺寸（单位：mm）
|
计量模块 外形尺寸 |
长×宽×高 |
88mm×54mm×50mm |
|
开口式传感器 外形尺寸 |
长×宽×高 |
68mm×57mm×35mm |
|
开口式传感器与计量模块连接线 |
长 |
340mm |
)/yb2014/common/upload/2017/06/27/135418ie.gif)
5 接线与安装
)/yb2014/common/upload/2017/06/27/135436e0.gif)
脉冲及通讯端子
)/yb2014/common/upload/2017/06/27/13545742.png)
L1、L2、L3开口式传感器分别通过穿刺接入A相、B相、C相线缆，其中A相传感器通过穿刺线缆及N线端子取电为计量模块供电，同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块，计量模块通过无线或者RS485方式将测试数据传输至后台终端。
6 操作与显示
说明：
6.1 LED显示功能
在面板的左上方有六个LED指示灯，分别为：“L1”、“L2”、“L3”、“脉冲”、“通讯”、“无线”。
“L1”：亮起时说明L1相取电成功；
“L2”：亮起时说明L2相取电成功；
“L3”：亮起时说明L3相取电成功；
“脉冲”：每亮起一次，表示仪表输出一个电能脉冲；
“通讯”：当仪表通过RS485进行通讯时会闪烁；
“无线”：当仪表通过无线模块进行通讯时会闪烁。
