1、琵琶外形尺寸研究
蓝鹏测控对于琵琶品条外形参数测量及品条加工事宜进行了研究，做到琵琶尺寸的外形测量，提升生产效率，并对数据加以分析，帮助工作人员生产出更优质的琵琶。

琵琶外形测量仪为光、机、电、计算机通信一体化的测量琵琶品条外形参数及数据转换传输的成套设备。
2、基本结构及功能

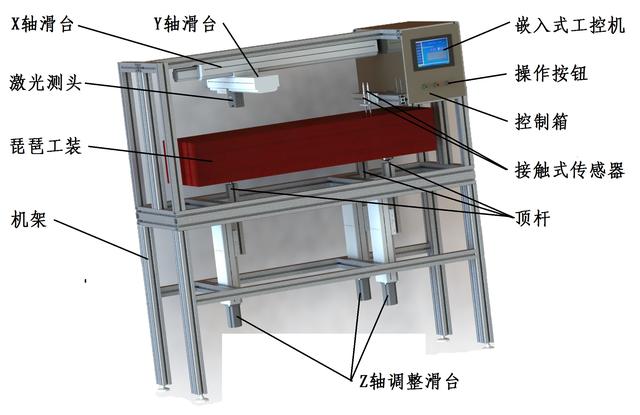

琵琶外形测量仪主要由机架、测量滑台（X方向、Y方向组合）、Z方向滑台及顶杆（3套）、电机（5台）、激光测头（1只）、控制箱、接触式传感器（2只）、工控机（显示器一体）、声光报警器、定位工装等部分组成。

3、各部分的功能
机架：为整体设备的支撑结构件。
X轴滑台：滑台有效行程300mm，带动激光测头按琵琶“品”的方向扫描；
Y轴滑台：滑台有效行程800mm，带动X轴滑台及激光测头按琵琶轴向移动；
Z轴滑台：Z轴滑台共3个，一个在琵琶弦的山口位置，另两个在琵琶弦的扶手两侧。Z轴滑台的有效行程为200mm，滑台上装有球头顶杆与琵琶检测模具固定。Z轴滑台的动作分为两个阶段：第一阶段三个滑台同时向上顶起约16至18cm，使得被测琵琶的上面琴弦山口的上方处于激光测头的测量范围之内，同时琴弦扶手与接触式传感器接触；第二阶段扶手处的两个滑台带动两支顶杆自动做微距运动从而实现琵琶上表面的找平。
找平方法：激光测头的位置自动调整至琴弦山口中部（此传感器在每次测量开始前自动运行到此位置），采集激光测头的测量数据作为基准，扶手弦口处2支顶杆在滑台的带动下自动微调，使得2支接触式传感器的测量数值和激光传感器的数值相等，从而实现琵琶上表面的找平，找平后的平面即为测量基准面。

4、主要操作过程
1）被测物放入模具中；
2）按下“找平”按钮，模具连同被测琵琶同时升起自动找平；找平动作完成后，激光测头在X轴滑台和Y轴滑台的带动下自动运行至琵琶“第六相”位置进行两端检测，当“第六相”与测量基准面的距离处于3.80mm至5.00mm之间时为合格，系统自动进行“品”位置的扫描；当“第六相”与测量基准面的距离处于小于3.80mm或大于5.00mm时为不合格，系统将停止检测并启动声光报警提示该琵琶“第六相”高度不合格，同时Z轴下降至取料位置。
3）系统自动进行“品”位置的扫描后，激光测头被X轴滑台和Y轴滑台的带动下逐行扫描并记录测量数据至电脑。测量结束后，模具连同工件下降至原始位置，同时激光测头自动回复至原始点位置，准备下一个工件的测量；
4）取出工件。
5)所有关键位置数据信息，乙方需全部做成数据寄存器，便于甲方对设定参数进行调整。
结语
琵琶外形测量仪的使用对琵琶生产工作人员带来巨大的便利，提供准确的测量数据，从而提高琵琶的品质，演奏出更精彩的音乐盛典。
