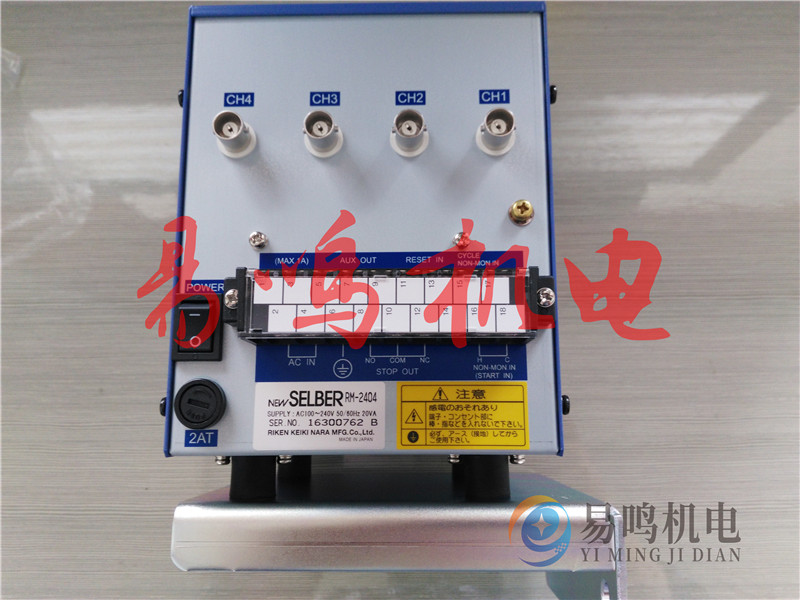

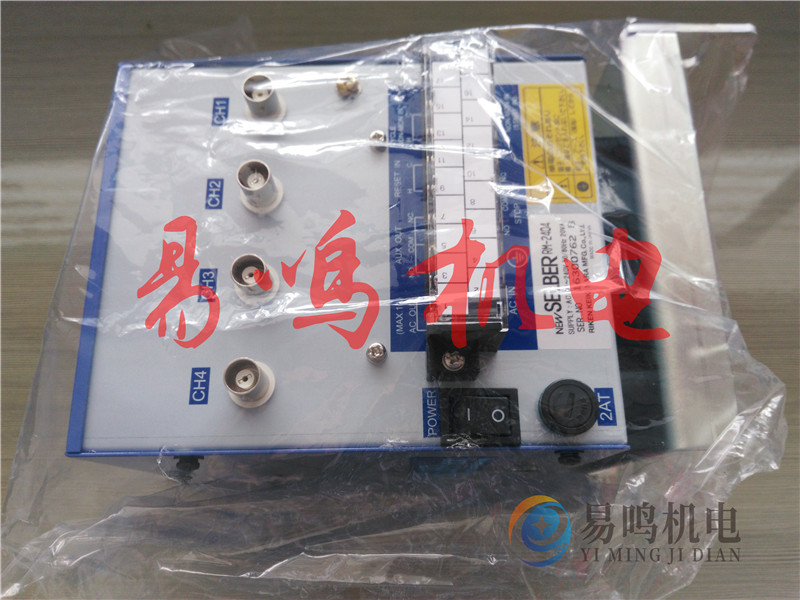

日本理研RIKEN下死点检知器RM-2402/RM-2404

产品简介：
仕様
名称　型式 NEW SELBER BX RM-2402
測定原理渦電流損失式
近接センサ RS-833H
変差表示 ±99.5μm LEDデジタル3桁（1digit 0.5μm）
監視値表示 99.5μm LEDデジタル3桁（1digit0.5μm）
くり返し精度 0.5μm以内
出力リレー接点（NO,NC） 250V 2A 2系統
停止出力（STOP OUT）
補助出力（AUX OUT）
入力無電圧接点入力　3入力
リセット入力（RESET IN）
無監視（スタート）入力（NON-MON.IN（START IN））
周期無監視入力（CYCLE NON-MON.IN）
異常処理表示?ランプ点滅し、停止出力する。
（応答速度　10msec以内）
使用温度範囲 0～50℃
最大使用可能回転数 4000 min-1（spm）
センサ設定距離 1.2±0.4ｍｍ
センサケーブル長近接センサ????ケーブル部10ｃｍ
接続ケーブル???3ｍ
寸法 120（Ｗ）×90（Ｈ）×140（Ｄ）ｍｍ
（突起部、取付アングルは除く）
電源電圧ＡＣ100～230V
消費電力 20ＶＡ以下
■特長：
プレス機のストローク長が4mmに対応しました。（従来機は8mmです。）
センサ補正機能を搭載しました。弊社類似センサにも対応します。
従来機（MB,MX×2）より、約半分に小型化しました。
高精度な検出が可能です。分解能0.5μｍ
第1バウンド検出機能を搭載しています。（第1バウンドオートサーチ機能）
表示の明るさを従来機の約4倍にアップしました。
エラー時に表示が点滅します。
自動プレス監視モニタ

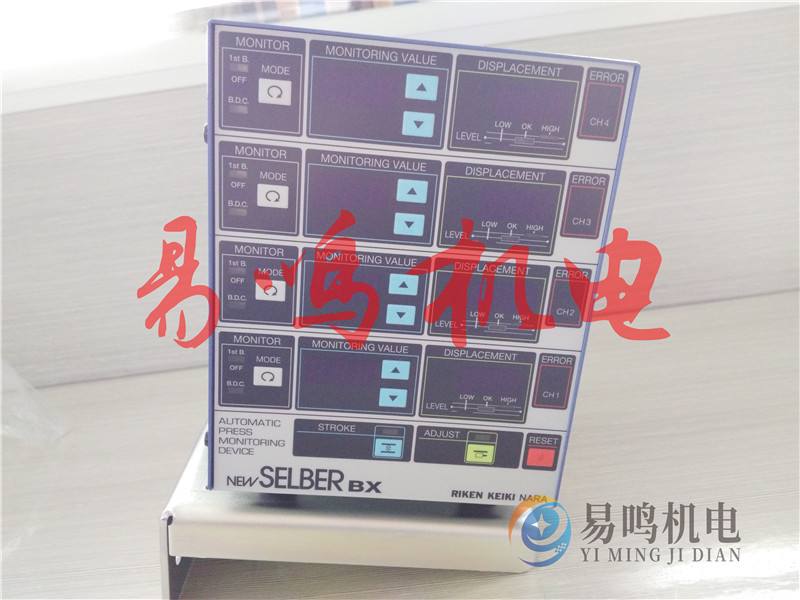

■自動プレス下死点監視モニタ NEW SELBER BX
RM-2402(2ch仕様)　RM-2404(4ch仕様)
ストリッパプレートの下降端で下死点位置を測定し、カス上がりを検出します。
毎分ストローク数　４０００　min-１まで追従可能なため高速精密プレス機等に最適なカス上がり検出器です。
カス上がりについてはこちら
検出方法
■下死点監視　（B.D.C)
通常のストリッパ付金型でカス上がりが発生するとストリッパの位置が変化します。
この下死点の変位を測定することでカスが上がったことを検出します。
■第１バウンド監視　（１st　BOUND)
バネ圧が非常に高く、またライナーが付いている様な金型の場合、カス上がりが発生してもカスはほとんどつぶされてしまい、下死点の変位として検出するのは非常に困難です。そこでカスがつぶれる前、すなわちストリッパがカスに当たって発生する第1回目のバウンドの下死点をとらえカスが上がったことを検出します。
■ 監査値
BXは、前回下死点データと今回データとの差を変差（下死点変位量）として検出します。
その変差の限度を設定することで、カス上がりが起こっていないかを監視します。
