B3.2-E-J1-M1-L500-TC1-ANP日本安立Anritsu热电偶温度探头详细介绍
B3.2-E-J1-M1-L500-TC1-ANP
B系列杆状液体或空气用热电偶测温探头,B系列杆状液体或空气用热电偶测温探头是日本安立anritsu品牌热电偶探头,B系列杆状热电偶探头是适用于液体或空气温度测试的内部温度传感器.杆状探头部分的杆状外弯可弯曲至其半径的5倍.通过组合各个规格的组件，可以按照客户的用途进行个性选配。
B系列杆状液体或空气用热电偶测温探头
B系列杆状液体或空气用热电偶测温探头是日本安立anritsu品牌热电偶探头,B系列杆状热电偶探头是适用于液体或空气温度测试的内部温度传感器。杆状探头部分的杆状外弯可弯曲至其半径的5倍。通过组合各个规格的组件，可以按照客户的用途进行个性选配。
B系列杆状液体或空气用热电偶测温探头 典型规格
|
K 型 B3.2-K-J1-M1-L500-TC1-ANP
E 型 B3.2-E-J1-M1-L500-TC1-ANP
|
K 型 B3.2-K-J1-M1-L500-TC1-ANP
E 型 B3.2-E-J1-M1-L500-TC1-ANP
|
*在100°C

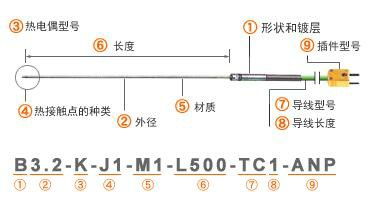

B系列杆状液体或空气用热电偶测温探头 选型
| 1 | 形状和镀层 | A | 手持柄 |
| B | 套筒型 | ||
| C | 接线盒型 | ||
| AH | 手持柄 / 镀铁氟龙 | ||
| BH | 套筒型 / 镀铁氟龙 | ||
| CH | 接线盒型 / 镀铁氟龙 | ||
| 2 | 外径 | 0.25 | φ0.25mm |
| 0.5 | φ0.5mm | ||
| 1.0 | φ1.0mm | ||
| 1.6 | φ1.6mm | ||
| 3.2 | φ3.2mm | ||
| 4.8 | φ4.8mm | ||
| 6.4 | φ6.4mm | ||
| 8.0 | φ8.0mm | ||
| 3 | 热电偶型号 | K | Chromel-Alumel |
| E | Chromel-Constantan | ||
| 4 | 热接触点的种类 | J1 | 接地型 |
| J2 | 非接地型 | ||
| J3 | 露出型 | ||
| 5 | 材质 | M1 | SUS 316 |
| M2 | SUS 310S (只适用 K 型) | ||
| M3 | Inconel (只适用 K 型) | ||
| 6 | 长度 | L100 | 100mm |
| L200 | 200mm | ||
| … | …… | ||
| 7 | 导线型号 | TC | 鞘状测棒外径1mm以上时的标准导线 |
| TS | 鞘状测棒外径0.25mm或0.5mm时的标准导线 | ||
| 8 | 导线长度 | 1 | 1000mm |
| 1.5 | 1500mm | ||
| 2 | 2000mm | ||
| … | …… | ||
| 9 | 插件型号 | ANP | |
| ASP | |||
| W |
| 外径 (mm) | 0.25 | 0.5 | 1.0 | 1.6 | 3.2 | 4.8 | 6.4 | 8.0 | |
| K 型 温度(°C) | SUS316(M1) | — | — | 650 | 650 | 750 | 800 | 800 | 900 |
| SUS310S(M2) | — | — | 650 | 650 | 750 | 800 | 800 | 900 | |
| Inconel(M3) | 500 | 500 | 650 | 650 | 750 | 900 | 1000 | 1050 | |
| E 型 温度(°C) | SUS316(M1) | — | — | 650 | 650 | 750 | 800 | 800 | 800 |
| 响应时间 (秒) | 0.4 | 0.9 | 2 | 3 | 5 | 10 | 15 | 20 | |
| 电阻 (Ω / m) | K 型 | 570 | 124 | 32 | 13 | 4 | 2.2 | 1.0 | 0.7 |
| E 型 | — | ― | 38 | 15 | 5 | 2.6 | 1.2 | 0.9 | |
| 长度 (m) | J1, J3 | 5 | 10 | 50 | 50 | 50 | 50 | 30 | 20 |
| J2 | 2 | 2 | 2 | 5 | 15 | 30 | 30 | 20 | |
| 精准度 | K 型 | -40 to 333°C : ±2.5°C, 333 to 1200°C : ±(测量值 × 0.75%)°C | |||||||
| E 型 | -40 to 333°C : ±2.5°C, 333 to 900°C : ±(测量值 × 0.75%)°C | ||||||||
| 温度范围 | 精准度 (内部) |
| -40°C ≦ t lt; 333°C | ±2.5°C |
| 333°C ≦ t ≦ 500°C | ±(0.0075×|t|)°C |
| 温度范围 | 精准度 (内部) |
| -40°C ≦ t lt; 333°C | ±2.5°C |
| 333°C ≦ t ≦ 650°C | ±(0.0075×|t|)°C |
| 温度范围 | 精准度 (内部) |
| -40°C ≦ t lt; 333°C | ±2.5°C |
| 333°C ≦ t ≦ 750°C | ±(0.0075×|t|)°C |
| 温度范围 | 精准度 (内部) |
| -40°C ≦ t lt; 333°C | ±2.5°C |
| 333°C ≦ t ≦ 800°C | ±(0.0075×|t|)°C |
| 温度范围 | 精准度 (内部) |
| -40°C ≦ t lt; 333°C | ±2.5°C |
| 333°C ≦ t ≦ 900°C | ±(0.0075×|t|)°C |
| 温度范围 | 精准度 (内部) |
| -40°C ≦ t lt; 333°C | ±2.5°C |
| 333°C ≦ t ≦ 1000°C | ±(0.0075×|t|)°C |
| 温度范围 | 精准度 (内部) |
| -40°C ≦ t lt; 333°C | ±2.5°C |
| 333°C ≦ t ≦ 1050°C | ±(0.0075×|t|)°C |
| 温度范围 | 精准度 (内部) |
| -40°C ≦ t ≦ 200°C | ±2.5°C |
