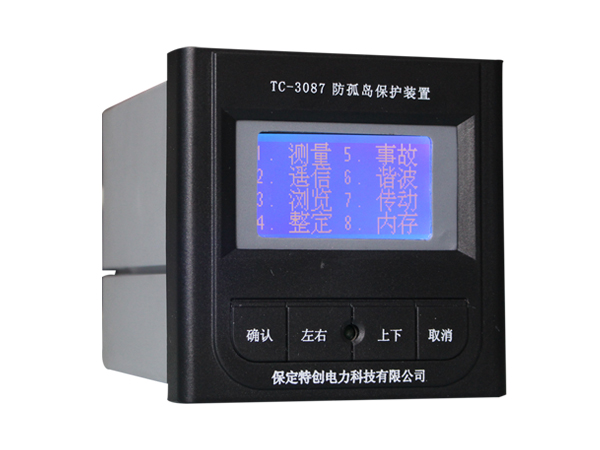

反孤岛装置主要适用于110KV、66KV、35KV、10KV及低压380V光伏电站的小电源并网供电系统，在发生孤岛现象时,作为后备保护可以快速切出分布式孤岛电源.该反孤岛装置具有过电压低电压:频率过高、频率过低、逆功率、外部联跳、频率突变等保护功能;是地款高性能、高性价比的反孤岛装置

反孤岛装置使用说明书
   检查装置外观有无破损，内部插件是否齐全，插件是否插到位；检查箱体、装置接地是否良好；检查装置通讯线与变电站通讯管理单元的接线是否连好。
1.2 绝缘及耐压试验
   以500V摇表检查直流回路、交流回路、开关量输入回路、开关量输出回路对地及其之间的绝缘电阻，应不小于100MΩ。
   工频情况下，反孤岛装置以耐压测试仪对交流回路和地之间加2KV电压，历时1分钟；对直流及开出回路和地之间加2KV电压，历时1分钟；对交直流回路之间加2KV电压，历时1分钟；对24V及开入回路之间加1KV电压，历时1分钟；应无超漏或报警现象。
1.3 电源检查
    检查装置输入电压是否正常（变化范围-20%-+15%）。
1.4 通电检查
   插入全部插件后，装置上电。液晶显示正常，运行灯闪烁，告警灯不亮。
1.5开入量检查
    短接开关量输入端子，则主菜单遥信下的遥信状态相应位由“0”变“1”。
1.6 开出传动
   在“主菜单”下选择传动命令，依次进行传动试验，如传动成功，反孤岛装置背后相应端子应该导通；传动失败，则提示传动失败及失败原因。
1.7 电流电压通道检查
   将电流串联，外加5A,相电压57.7V,选择主菜单中的测量项检查,若保护电流误差超过±3%,测量电流误差超过±0.5%,电压误差范围超过±3%,则选择整定系数调节,使各电流电压量在规定范围内。
1.8保护功能调试(按照保护逻辑进行调试) 1.9遥信、遥控和出口回路测试
将保护装置的出口回路和测试仪正确连接，通过显示界面进行传动实验操作，应能够正
确出口。将通讯接口通过通讯管理单元与计算机的串口相连，启动计算机的测试软件，在保护装置上做遥信变位，测试软件应能够正确反映。通过测试软件向保护装置发送遥控分闸、合闸等操作，保护装置应能够正确执行。
反孤岛装置使用说明书
1.10 高温烤机48小时。
1.11、烤机后复查1.5、1.6、1.7、1.9项 2 投运前注意事项：
2.1 检查保护投退、整定值输入是否正确； 2.2 检查保护压板是否投入； 2.3 装置工作是否正常； 3 投运后注意事项：
3.1 投运后注意检查模拟量的显示与实际情况是否一致； 3.2 检查电压、电流相位是否正确；
3.3 检查开关、刀闸状态与实际状态是否一致； 3.4 反孤岛装置检查装置指示灯是否正常； 4 运行维护注意事项：
4.1 注意检查运行灯，告警灯，通讯状态是否正常；
4.2 当告警灯变红色时，检查故障类型，一方面液晶菜单推出事故报告，另一方面当地监控
及调度也能进行事故查询；  4.3 严禁随意修改有关设置；
4.4 技术人员一般在厂家指导下更换备件； 5 订货须知：
5.1 注意订货型号数量； 5.2 详细技术协议、主接线图； 5.3 注明安装方式； 硬件结构说明
   反孤岛装置均采用3u机箱，嵌入式安装，整面板形式，后加固方式,箱后接线，

 反孤岛装置使用说明书
背插式机箱的优点是实现了真正的强弱分离。
附录
主要功能简介
反孤岛装置除设置有孤岛跳闸和孤岛恢复远方合闸功能外，在系统运行中，反孤岛装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：
(1)过电压跳闸 (可选择投退) (2)低电压跳闸 (可选择投退)
(3)瞬间高值逆功率速断保护跳闸(可选择投退) (4)过频率跳闸(可选择投退) (5)低频率跳闸(可选择投退)  (6)电流越线限报警(可选择投退)
 (7)测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）
清洁电源工程供电系统的正常运行方式：一台10kV/400V的配电变压器正常供电，同时清洁电源并网供电，此时的控制要求如下：
（1） 若测量点出现电流值过高越线（通过设置参数整定），则反孤岛装置在液晶显示上发报警信息，可通过通讯把报警信息上传。

（2）
实时检测交流电网（AC380V，50Hz）供电回路三相电压、电流（测量点），判断功率流向和功率大小及频率高低。如果系统出现瞬间的大功率倒送现象，则高值逆功率速断保护跳闸，切除并网点防止系统出现孤岛现象。

（3） 反孤岛装置配置了过压保护跳闸，低电保护跳闸，过高频率保护跳闸，低频率保护跳闸，防止孤岛现象出现后造成对系统电网的影响和设备的损坏。
