在如今的小型分布式光伏发电用的防孤岛保护越来越多，而对于小水电站来讲，故障解列装置也使用的比较普及，那么简单的谈谈这两者保护。首先看看这两者保护是怎样定义的。

防孤岛保护装置是当出现非计划性孤岛效应时，及时准确的检测出来，然后迅速的跳开并网开关，使整个电站脱网，从而保证人与设备的安全。故障解列装置是当检测的本站母线或者线路出现问题时，为了不使本站冲击到电网，将并网点切除，从而保证电网的安全运行。就目前市场使用情况来说VIP-9690D防孤岛保护装置厂家一家独大，没有争议，而故障解列市场却比较乱，百家争鸣!下面我们就来谈谈两者的具体区别

使用方法

防孤岛保护用于光伏电站上比较普遍，尤其对于小型分布式光伏来讲，使用的越来越多。厂家不同，使用方法会稍微有些不一样，但最终达到的目的是一样的。拿我公司防孤岛保护装置为例：将并网开关上的模拟量保护电压和保护电流接入装置上，将保护跳闸出口接到并网点开关的跳闸回路上，当电网出现低压、高压、低频、高频、频率波动、逆功率等故障时，跳开并网点开关。与此同时，当站内出现故障时，可以给该装置一个开入信号，使其跳开并网点开关，也就是开入联跳，在整个电站中起到后备保护的作用。

故障解列保护装置在水电和火电上使用的比较多。为了保证安全稳定运行，大型水电和火电这种保护装置是必须要求上的。对于一些小的水电站和高炉煤气发电来讲，可能由于各种原因没有上这类微机保护。然而随着国家电网对于小型发电企业的要求规范逐渐完善，故障解列装置的使用率也越来越高。使用方法简单的介绍一下：当一个电站并网时，使用的是同期装置，用它来完成电站的安全准确并网(即两侧的压差、角差、频差满足要求)。当并网完成后，故障解列开始行驶自己的功能，检测到并网母线或线路的电压电流出现问题，达到定值后跳开并网点开关，从而使本站与电网脱离，完成解列功能。

相同点与不同点

相同点：1、两者都是检测到有故障时跳开并网点开关，使本站与电网脱离。

2：两者的主要保护功能都涉及到了电压和频率。

不同点：1、保护原理不一样：防孤岛保护是非计划性孤岛效应存在时，为了保证安全跳并网点开关。故障解列是本站出现故障，为了不对整个电网造成冲击，保证电网的稳定运行，跳并网点开关。

2、保护功能不一样：防孤岛保护一般是过压、低压、低频、高频、频率突变和逆功率等，这些作为主保护存在，同时联跳功能的存在又可以作为后备保护来使用。最终的目的是故障存在跳并网开关。故障解列装置一般是零序过压、低压、高频、低频等，也是作为主保护存在，通常为阶梯保护形式，即三段式保护。

总结

国家电网对于小型发电的规范逐步完善，这两类保护装置在目前的使用率越来越高。为了保证稳定安全运行，它是一种必须要有的保护装置。曾有人提出，有的厂家的通用保护装置也有这相同的功能，能不能代替使用，这个很显然是不行的。每类微机保护都有自己的保护职责和保护范围，混用的话就会严重违背电力系统规范。极易出现拒动和误动的现象发生。严格遵守国电电网的规范。可以保证电站能够稳定安全的运行，还能顺利并网发电。何乐而不为呢?

故障解列装置的分类及适用范围
故障解列装置适用于35KV以下电压等级的负荷侧或者小电源侧的故障解列装置，可组屏安装，也可在开关柜就地安装。

    2  故障解列装置在系统运行中，该装置不断监视母线电压和测量电流及系统频率，功能如下：
21.1保护功能
(1) 二段低电压解列保护；
(2) 二段过电压解列保护；
(3) 二段低频解列保护；
        (4) 二段过频解列保护；
        (5) 二段零序过电压解列保护；
(6) 故障解列装置二路非电量保护跳闸；
     以上功能均有控制字投入或退出，方便用户整定。
     2.1.2测控功能
（1）遥测：U、I、P、Q，cosΦ，F。
（2）遥信：11路遥信开入量采集；
（3）遥控：（一段解列出口两路、二段解列出口两路）；

     2.1.3通讯功能
      （1）1路RS485，MODBUS规约，波特率可整定；
1 故障解列装置适用范围
        SGE715光伏故障解列装置适用于清洁电源或小电源并网供电系统，与其公众电网配电系统（由一台配电变压器10KV\380V）一起并网供电。由于并网的大电源系统的系统侧故障,如果小电源系统继续运行,会产生孤岛效应.同时影响系统重合闸功能.这将对于现场的光伏发电设备及人身安全和系统电网危害都很大,一般现场需要安装故障解列装置,在发生系统侧故障时,故障解列装置先动作,与大电源系统断开.保证大电源系统的安全运行.由此本装置可以完全满足此功能。
        光伏故障解列装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。采用专门为其设计的微机装置和控制电路，这样保证光伏低压故障解列装置动作快速性和控制的准确性。

2 SGE715光伏故障解列装置主要特点
2.1SGE715光伏故障解列装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
2.2 装置采用了高性能处理器和高分辨率的 A/D 转换器，每周波 32 点采样，结合专用的测量 CT，保证了遥测量的高精度。
2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。
2.4 装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。
2.5 设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。
2.6 友好的人机界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告警报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。
2.7 通讯方式采用 CAN 口即控制器区域网接口（或 485 接口），其特点为：结构简单，只有两根线与外部相连；传输速度最高可达 1Mbps；传输距离最远可达 10KM；采用 CRC 检验并可提供相应的错误处理能力；采用非破坏性总线仲裁技术，SGE715光伏故障解列装置使站内通讯具有很高的效率和抗干扰能力。
3 TC-3088故障解列装置的主要技术数据
3.1 额定数据
a. 交、直流装置电源：220V 或 110V（定货时说明）
b. 交流电压：相电压 220V，线电压 380V
c. 交流电流：5A 或 1A（定货时说明）
d. 频 率：50Hz
3.2 功率消耗：
a. 直流回路： ≤10W
b. 交流电压回路： < 0.5VA/相
c. 交流电流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)
3.3 精确工作范围：
a. 电流： 0.2In～1.4 In
b. SGE715光伏故障解列装置电压： 10V-450V
c. 频率： 45Hz～55Hz
d. 时间： 0.00～99.99s
e. 有功功率： >10W
3.4 故障解列装置定值误差：
a. 电流及电压定值误差： <±3％ 整定值
b. 时间定值误差：  <±1％ 整定时间+35ms
3.5 测量误差范围
a. 频率： 0.1％
b. 电流、电压： 1％
c. 有功功率、无功功率： ±5％
3.6 遥信事件记录分辨率：不大于 2mS
3.7 遥控正确率：不低于 99.99％
3.8 故障解列装置绝缘性能
a. 绝缘电阻：装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压500V的测试仪器分别测定其绝缘电阻值，不小于100MΩ。
b. 介质强度：装置电源回路、交流回路、出口回路之间及对地能承受 2kV 的工频试验电压，开入量回路对地能承受 1kV 的工频试验电压，历时 1 分钟 ,无绝缘击穿或闪络现象。
c. 冲击电压：装置电源回路、交流回路、出口回路之间及对地能承受 5kV 标准雷电波的短时冲击电压试验 ,无绝缘击穿或闪络现象。
3.9 故障解列装置机械性能
a. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的振动响应，振动耐久试验。
b. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》SGE715光伏故障解列装置中规定严酷等级为 1 级的冲击响应，冲击耐久试验。
c. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的碰撞试验。
3.10 触点性能
在电压不大于 250V，电流不大于 0.5A 的直流有感负荷电路（τ＝5±0.75ms）中，触点断开容量为 20W，或在电压不大于 250V，电流不大于 0.5A 的交流电路（cosψ＝0.4±0.1）中触点断开容量为 50VA。电寿命次数为 100000 次。
3.11 故障解列装置抗干扰性能
a.  承受高频脉冲干扰能力
装置能承受《GB/T14598.13-1998 量度继电器和保护装置的电气干扰试验 第 1 部分：1MHz 脉冲群干扰试验》中严酷等级为Ⅲ级、频率为 1MHz 和 100kHz 的高频脉冲干扰。
b.  承受静电放电干扰能力
装置能承受《GB/T14598.14-1998 量度继电器和保护装置的电气干扰试验 第 2 部分：静电放电试验》SGE715光伏故障解列装置中规定的严酷等级为Ⅲ级、电压为 8kV 的静电放电干扰。
c.  承受辐射电磁场干扰能力
装置能承受《GB/T14598.9-1995 电气继电器 第 22 部分 量度继电器和保护装置的电气干扰试验 第三篇：辐射电磁场干扰试验》中规定的严酷等级为Ⅲ级的辐射电磁场干扰。
d.  承受快速瞬变干扰能力
装置能承受《GB/T14598.10-1996 电气继电器 第 22 部分 量度继电器和SGE715光伏故障解列装置的电气干扰试验 第四篇：快速瞬变干扰试验》中规定的严酷等级为Ⅲ级的快速瞬变干扰。
e.  承受辅助激励量中断干扰能力
装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定的持续时间为 100ms 的辅助激励量中断，装置不会以错误的方式改变其输出状态。
3.12 环境条件
a. 环境温度： 工作温度：－15℃～＋65℃
                          贮运温度：－25℃～＋70℃
b. 大气压力： 80～110kPa
c. SGE715光伏故障解列装置相对湿度： 不大于 90％

4  SGE715光伏故障解列装置硬件结构说明
        SGE715光伏故障解列装置均采用 3u 机箱，嵌入式安装，整面板形式，后插拔结构,箱后接线，背插式机箱的优点是实现了真正的强弱分离。

1 故障解列装置TC-3088、TC-3088H适用范围
        光伏故障解列装置TC-3088、TC-3088H适用于清洁电源或小电源并网供电系统，与其公众电网配电系统（由一台配电变压器10KV\380V）一起并网供电。由于并网的大电源系统的系统侧故障,如果小电源系统继续运行,会产生孤岛效应.同时影响系统重合闸功能.这将对于现场的光伏发电设备及人身安全和系统电网危害都很大,一般现场需要安装故障解列装置,在发生系统侧故障时,故障解列装置先动作,与大电源系统断开.保证大电源系统的安全运行.由此本装置可以完全满足此功能。
        光伏故障解列装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。采用专门为其设计的微机装置和控制电路，这样保证光伏低压故障解列装置动作快速性和控制的准确性。

2 故障解列装置TC-3088 主要特点
2.1 TC-3088 装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
2.2 装置采用了高性能处理器和高分辨率的 A/D 转换器，每周波 32 点采样，结合专用的测量 CT，保证了遥测量的高精度。
2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。
2.4 装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。
2.5 设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。
2.6 友好的人机界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告警报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。
2.7 通讯方式采用 CAN 口即控制器区域网接口（或 485 接口），其特点为：结构简单，只有两根线与外部相连；传输速度最高可达 1Mbps；传输距离最远可达 10KM；采用 CRC 检验并可提供相应的错误处理能力；采用非破坏性总线仲裁技术，使站内通讯具有很高的效率和抗干扰能力。
3 故障解列装置TC-3088 的主要技术数据
3.1 额定数据
a. 交、直流装置电源：220V 或 110V（定货时说明）
b. 交流电压：相电压 220V，线电压 380V
c. 交流电流：5A 或 1A（定货时说明）
d. 频 率：50Hz
3.2 功率消耗：
a. 直流回路： ≤10W
b. 交流电压回路： < 0.5VA/相
c. 交流电流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)
3.3 精确工作范围：
a. 电流： 0.2In～1.4 In
b. 电压： 10V-450V
c. 频率： 45Hz～55Hz
d. 时间： 0.00～99.99s
e. 有功功率： >10W
3.4 故障解列装置定值误差：
a. 电流及电压定值误差： <±3％ 整定值
b. 时间定值误差：  <±1％ 整定时间+35ms
3.5 测量误差范围
a. 频率： 0.1％
b. 电流、电压： 1％
c. 有功功率、无功功率： ±5％
3.6 遥信事件记录分辨率：不大于 2mS
3.7 遥控正确率：不低于 99.99％
3.8 故障解列装置绝缘性能
a. 绝缘电阻：装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压500V的测试仪器分别测定其绝缘电阻值，不小于100MΩ。
b. 介质强度：装置电源回路、交流回路、出口回路之间及对地能承受 2kV 的工频试验电压，开入量回路对地能承受 1kV 的工频试验电压，历时 1 分钟 ,无绝缘击穿或闪络现象。
c. 冲击电压：装置电源回路、交流回路、出口回路之间及对地能承受 5kV 标准雷电波的短时冲击电压试验 ,无绝缘击穿或闪络现象。
3.9 故障解列装置机械性能
a. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的振动响应，振动耐久试验。
b. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的冲击响应，冲击耐久试验。
c. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的碰撞试验。
3.10 触点性能
在电压不大于 250V，电流不大于 0.5A 的直流有感负荷电路（τ＝5±0.75ms）中，触点断开容量为 20W，或在电压不大于 250V，电流不大于 0.5A 的交流电路（cosψ＝0.4±0.1）中触点断开容量为 50VA。电寿命次数为 100000 次。
3.11 故障解列装置抗干扰性能
a.  承受高频脉冲干扰能力
装置能承受《GB/T14598.13-1998 量度继电器和保护装置的电气干扰试验 第 1 部分：1MHz 脉冲群干扰试验》中严酷等级为Ⅲ级、频率为 1MHz 和 100kHz 的高频脉冲干扰。
b.  承受静电放电干扰能力
装置能承受《GB/T14598.14-1998 量度继电器和保护装置的电气干扰试验 第 2 部分：静电放电试验》中规定的严酷等级为Ⅲ级、电压为 8kV 的静电放电干扰。
c.  承受辐射电磁场干扰能力
装置能承受《GB/T14598.9-1995 电气继电器 第 22 部分 量度继电器和保护装置的电气干扰试验 第三篇：辐射电磁场干扰试验》中规定的严酷等级为Ⅲ级的辐射电磁场干扰。
d.  承受快速瞬变干扰能力
装置能承受《GB/T14598.10-1996 电气继电器 第 22 部分 量度继电器和保护装置的电气干扰试验 第四篇：快速瞬变干扰试验》中规定的严酷等级为Ⅲ级的快速瞬变干扰。
e.  承受辅助激励量中断干扰能力
装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定的持续时间为 100ms 的辅助激励量中断，装置不会以错误的方式改变其输出状态。
3.12 环境条件
a. 环境温度： 工作温度：－15℃～＋65℃
                          贮运温度：－25℃～＋70℃
b. 大气压力： 80～110kPa
c. 相对湿度： 不大于 90％

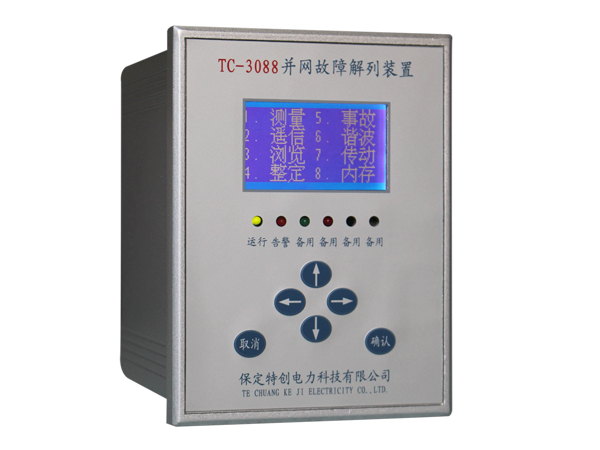

4  故障解列装置TC-3088 硬件结构说明
        TC-3088系列装置均采用 3u 机箱，嵌入式安装，整面板形式，后插拔结构,箱后接线，背插式机箱的优点是实现了真正的强弱分离。

TC-3088、TC-3088H光伏故障解列装置适用于清洁电源或小电源并网供电系统，与其公众电网配电系统（由一台配电变压器10KV\380V）一起并网供电。由于并网的大电源系统的系统侧故障,如果小电源系统继续运行,会产生孤岛效应.同时影响系统重合闸功能.这将对于现场的光伏发电设备及人身安全和系统电网危害都很大,一般现场需要安装故障解列装置,在发生系统侧故障时,故障解列装置先动作,与大电源系统断开.保证大电源系统的安全运行.由此故障解列装置可以完全满足此功能。
光伏故障解列装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。采用专门为其设计的微机装置和控制电路，这样保证光伏低压故障解列装置动作快速性和控制的准确性。
