电能质量监测与分析系统以计算机技术、数据库技术、网络通信技术为依托，结合电网中各个监测点构建成一个完整的电能质量监测网络系统，从而实现对电网各项电能质量指标的在线监测和统计分析。整个系统软件从功能上可以分为监测单元、通信服务、数据库、监测与分析平台等多个子系统。

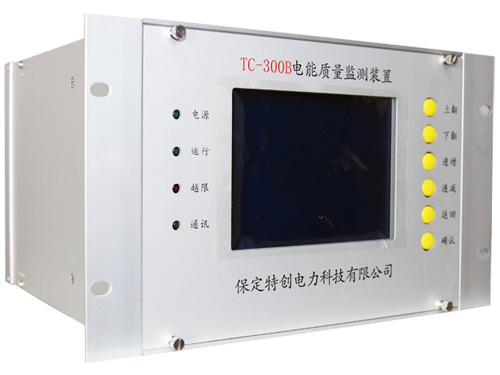

1、终端监测单元： 由电能质量监测仪完成。
2、通信服务系统： 主要由监测仪通信系统、通信服务器以及通信模块组成，其中监测通信系统负责接收通信服务器指令、解析指令、查找打包所需数据并通过通信模块上传到通信服务器；通信服务器负责所有与电能质量监测仪进行的数据通信，并支持以太网接口、USB接口等通信方式。
3、数据库服务系统： 主要由数据库、数据库内部处理程序以及数据库管理模块组成，数据库用来存储电能质量监测与分析系统中各项电能质量监测仪上传的监测数据；数据库同时还为系统中监测与分析平台提供数据检索等数据服务支持。数据库支持MSSQL和ORACLE等大型数据库。
4、监测与分析平台： 主要由在线监测、电能质量分析与参数设置管理组成。在线监测主要负责监测电能质量数据的实时刷新纪录，按照国家标准要求每3秒钟刷新一次实时数据；电能质量分析主要负责对统计分析的数据进行数值表、曲线分析以及报表打印处理等操作；参数设置管理主要负责对系统的各种参数以及电能质量监测仪的各种参数进行设置和管理。
