线路设计

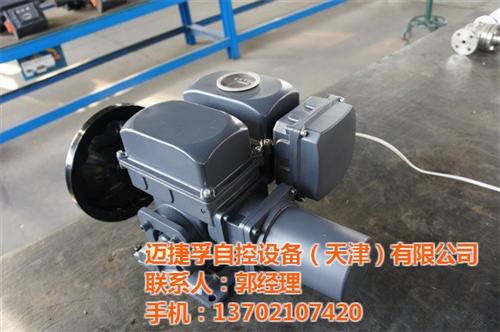

1.执行器主要是控制驱动阀门的驱动装置，简单的说就是控制法门的正反转，首先应要考虑的是根据阀门的扭矩来选择执行器电机的大小，阀门的扭矩一般在1NM－30000NM之间，电机的选择也是在0.25KW－15KW左右，3KW以下的电机可以用接触器和可控硅来控制，3KW以上的则必须用接触器控制。
2.根据客户现场的工艺要求，看法门是开关型的还是调节型的，如是调节型，而且调节很频繁是则必须用可控硅，因可控硅的暗触点可视为无限次使用，而接触器的使用寿命在10000000次，
3.停机方式，是通过法门执行器的限位停机，或者是力矩停机，每台执行器必须配备的限位开关和力矩开关，如用限位停机，则力矩开关做为保护，如用力矩停机则限位开关做为保护。
4.开关型的电气控制方式相对来讲比较简单，可以说是最简单的可以作成正反转控制电路，而调节型的要需要电位计或霍尔元件做反馈，可以结合PLC或单片机来设计
5.如果是profibus等总线控制的话，可以说现在国产的执行器还没有这个水平，国外的执行器的技术做的很成熟。
6.电源供电方式可以根据电源板选择，国内基本上都是用380V，或220V.
电动执行器控制单元电路设计
电动执行器控制单元的结构所示，该单片机含有8通道12位ADC（模数转换器，较大采样速率200kPs）和片内温度传感器，能够满足网络化电动执行器功能设计要求。网络化电动执行器通过RS-485总线与上位机系统通信，通过红外通信方式与便携式控制器通信。执行器可以直接与DDZ Ⅲ型设备连接，由单片机自带的ADC对调节器输出的DDZ-Ⅲ型信号（4～20mA或者1～5V直流信号）采样后进行处理。执行器利用单片机内嵌的温度传感器实现对控制电路单元实时温度测量，并采用12位的数字温度传感器（DS18B20）对电机温度进行实时测量；调节阀的位置反馈信号由安装在电机传动轴上的光电编码盘获得。
气动执行器与电动执行器的运行能耗分析
分析了气动执行器和电动执行器能量消耗过程，建立了气动执行器运行能耗计算模型，搭建了气动执行器和电动执行器的运行能耗实验系统。通过实验数据分析，得出两种执行器运行能耗的结论：在长时间保持负载或作动不频繁的工况下，气动执行器比电动执行器更节能，在频繁作动的工况下，电动执行器比气动执行器更节能;在各种工况下，气动执行器的运行功率波动不大，电动执行器的运行功率波动较大。
气缸驱动系统自20世纪70年代以来就在工业化领域得到了迅速普及。气缸适用于作往复直线运动，尤其适用于工件直线搬运的场合。现在，气缸已成为工业生产领域中PTP搬运的主流执行器。20世纪90年代开始，电机和微电子控制技术迅速发展，使电动执行器的应用迅速扩大。然而，到现在来看，电动执行器在工业现场并未得到普及，而近几年，在中国气缸销量的年增长速度一直维持20%以上。
电动执行器主要用于旋转和摆动工况，用于直线工况的电动执行器逐渐增多。电动执行器可实现高精度多点定位，气动执行器很难做到。
在气动执行器和电动执行器的选择上，特别是在工业自动化需求最多的PTP输送场合，一直没有充足的数据来论述两者选择标准。本文从运行能耗的角度探讨两种执行器的能量消耗问题。
