产品简介：本产品可实现RS-485数字信号在危险区和安全区的双向通信，也可将其转换为RS-232数字信号隔离传输到安全区，该产品需独立供电，输入/输出/电源三隔离。本产品可用在带有RS-485通迅接口的设备。产品介绍
|
|
概述
本产品可实现RS-485数字信号在危险区和安全区的双向通信，也可将其转换为RS-232数字信号隔离传输到安全区，该产品需独立供电，输入/输出/电源三隔离。本产品可用在带有RS-485通迅接口的设备。
安全认证
| 证书号 | GYB081022(RS485输出) |
| GYB081566(RS232输出) | |
| 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) |
| 认证参数 | |
| 端子 | 8-7 |
| 最大允许电压 | Um=250V |
| 电压 | Uo=7.71V |
| 电流 | Io=82mA |
| 功率 | Po=0.16W |
| 电容 | Co=9.3μF |
| 电感 | Lo=4.5mH |
接线图
RS485输出接线图
RS232输出接线图
| 端子号 | 端子说明 | |
| 安全区（绿色） | 1 | RXD/B |
| 2 | TXD/A | |
| 3 | GND | |
| 5 | POW（ ） | |
| 6 | POW（-） | |
| 危险区（蓝色） | 7 | B |
| 8 | A | |

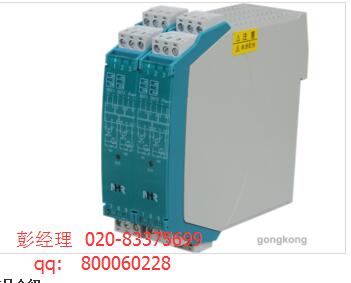

结构外型图
| EVT：工作指示灯：仪表正常工作时，指示灯为绿色;输入信号有故障报警时，指示灯为红色。 |
| 35mm导轨式安装，安装时请注意卡位稳定、牢固。 |
| 请尽可能垂直安装，以利于仪表内部热量散发。 |
技术参数
| 电源 | |
| 额定工作电压范围 | DC 24V±10% |
| 功耗 |
≤0.6W |
| 危险侧 | |
| 输入信号类型 | RS-485半双工数字信号 |
| 安全侧 | |
| 输出信号类型 | RS-485半双工数字信号或RS-232数字信号 |
| RS-485信号特征 | |
| 信号电平规则 | 标准RS-485差分电平 |
| 传输延时 | ≤10μs |
| 信号传输率 | ≤56kbps |
| RS-232信号特征 | |
| 信号电平规则 | 标准RS-232逻辑电平 |
| 传输延时 | ≤10μs |
| 信号传输率 | ≤56kbps |
| 绝缘强度 | |
| 本安端与非本安端 | 2500V，a.c;1min |
| 环境条件 | |
| 环境温度 | 0～50℃ |
| 环境湿度 | 5%～95%RH（非结露） |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求 |
