产品概述：

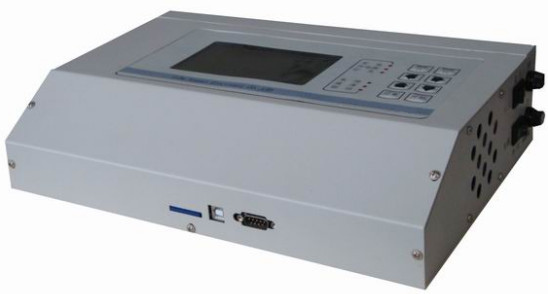

JB-820系列非接触多功能测试仪（非接触多功能速度仪、非接触速度仪、标准测速仪、汽车多功能测速仪），用以对各种机动车的动力性能、安全性能、操纵性能等进行测试。

优势及特点：

系统采用240*128大屏幕液晶显示，汉字提示，实时显示多项测试数据、曲线。传感器系数以及测试参数等系统自动存储，掉电不丢失，无需重复输入。

系统内置USB接口和SD存储卡接口，测试结果和数据以文件形式存储在SD卡上，实现了数据的不限量存储。用户利用系统机或笔记本电脑可以方便地对该数据进行二次分析处理。

本系统速度最小分辨率为0.01 km/h。可选配GPS速度传感器或非接触光电传感器。也可选配蓝牙等无线传输功能。系统还提供一路模拟量输出接口，可以和其他采集器配合使用。

JBSG-820为一体式设计，标配内置打印机,方便地将测试数据和测试曲线打印出来。

主要测试项目：

1、滑行试验：滑行初速、滑行距离、滑行时间

2、制动试验：制动初速、制动距离、制动时间、协调时间、最大减速度、平均减速度、MFDD（充分发出的平均减速度）、制动踏板力。三种测试模式可选：踏板开关触发、速度触发、踏板力触发。

3、加速试验：加速距离、加速时间、加速末速以及换档操作开始和结束时的速度、距离、时间。四种测试模式可选，可进行百公里车速加速、百米加速、直接档加速、换档加速等试验。

4、车速试验：试验距离、试验时间、平均车速、最低车速、最高车速。八种测试模式可选：两种开始条件，四种结束条件灵活组合多种测试模式。

5、道路试验：连续记录车辆行驶过程中的速度、加速度、行驶距离等参数，用于道路交通科研部门，进行道路交通安全研究。

主要技术指标：

系统功耗：小于3W（静态功耗1W）

内置电源：DC9.6v （1.2v 800mAH镍氢电池 8节）

外接电源：DC12V / 5A

外形尺寸：330 X 220 X 75 mm（JB-820）

重量：2.0 kg(SG-820 包含内置电池)

使用温度：-20℃～45℃

环境湿度：30%～80%

测量范围与精度：

序号	项目	测量范围	分辨率	精度
1	速度	0～250.0 km/h	0.01 km/h	1%
2	距离	0～999999.999 m	1 mm	0.5%
3	时间	0～99999.999 s	1 ms	0.1%
4	减速度	0～14.9 m/s²	0.01 m/ s²	1%
5	MFDD	0～9.999 m/s²	0.001 m/ s²	1%
km/h：公里/小时 m：米 mm：毫米 s: 秒 ms:毫秒 m/s²: 米/平方秒

速度值更新速率：≥110 Hz

加速度更新速率：≥55 Hz

测试主机：CPU --- STM32F103（32位Cortex-M3 ARM处理器）

主频--- 72 MHz

SD卡--- 标配8G

USB --- USB2.0接口

RS232接口：波特率9600，8位数据位，1位停止位，无校验

模拟量输出：0～3.3 V（选配）

非接触多功能测试仪基本配置

测试主机（标配USB接口、SD存储卡） 1台

非接触光电速度传感器 1只

制动踏板开关 1只
