OM-DAQ-USB-2401

8/16通道热电偶/电压输入USB数据采集模块
OM-DAQ-USB-2401
8/16通道热电偶/电压输入USB数据采集模块

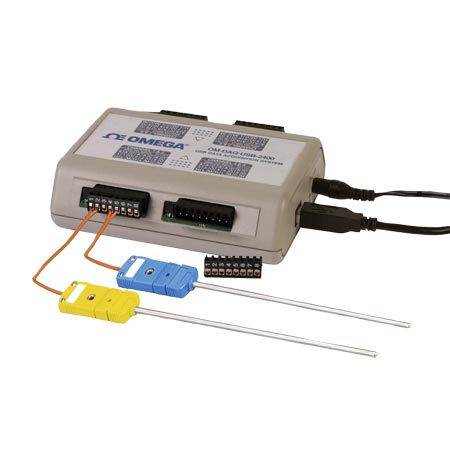

OM-DAQ-USB-2401:8/16通道热电偶/电压输入USB数据采集模块

8个差分或16个单端模拟输入
24位分辨率，采样率达到1000次/秒
用户可对J、K、T、E、R、S、B、N型热电偶输入或电压输入编程
内置4个冷端补偿温度传感器和热电偶开路检测功能
由USB端口直接供电或由外部直流电源供电
与PC之间设有500V隔离，保证了安全、无噪声测量
为WINOOWs XP、Vista和WINOOWs 7环境中的Visual Basic、C#和Visual C++提供免费NET API/驱动程序
提供+12 Vdc输出电压用于传感器激励
带有用于工作台、DIN导轨或墙壁安装的安装件

OM-DAQ-USB-2401是一款全速USB 2.0热电偶/电压输入数据采集模块（完全兼容USB 1.1和USB 2.0端口）。该模块从USB端口获得工作所需的电源也可以使用外部电源（可选）。所有可配置的选项（包括各通道输入类型与范围）都可以通过软件编程。OM-DAQ-USB-2401具有用户可编程的电压输入，其范围是±30 mV ～ ±10V（满量程）。紧凑、模块化的外形确保其在多种应用场合简单易用。利用随附安装件，可以将数据记录器安装到DIN导轨或墙壁上，还可以方便地在工作台上操作。所有模拟输入通道都可以按顺序测量，每条通道测量快大约需1ms。每秒总共可以测量1000个采样，采样均分在所有打开的测量通道中。*

规格:
隔离： 与PC之间设有500V隔离
外部激励输出电压： 12 Vdc稳压电源，总电流输出为67 mA
电源要求：直接通过USB端口供电，电流500mA；或者由外部7.5 ～ 12Vdc电源供电
环境要求： 0 ～ 50°C (0 ～ 122°F)，相对湿度95%（无冷凝）
工作温度： 0 ～ 50°C (32 ～ 122°F)，相对湿度95%，无冷凝
储存温度： -40 ～ 85°C (-40 ～ 85°F)
重量： 0.23 kg (0.5 lb)
外形尺寸： 107（宽） x 128（长） x 39 mm（高）(4.2 x 5.1 x 1.5")

输入电压范围： 可使用软件逐条通道对输入电压范围编程（差分/单端输入）
-10～ 10V -500～500mV
-5～5V -250～250 mV
-2.5～2.5V -125～125 mV
-2～2V -75～75 mV
-1～1V -30～30 mV

热电偶输入信号范围
J型： -18 ～ 1200°C (0 ～ 2192°F)
K型： -129 ～ 1372°C (-200 ～ 2502°F)
T型： -101 ～ 400°C (-150 ～ 752°F)
E型： -184 ～ 1000°C (-300 ～ 1832°F)
R型： 204 ～ 1768°C (400 ～ 3214°F)
S型： 204 ～ 1768°C (400 ～ 3214°F)
B型： 538 ～ 1820°C (1000 ～ 3308°F)
N型： -129 ～ 1300°C(-200 ～ 2372°F)

热电偶输入
热电偶精度： 通常，在极低速模式下，分辨率为24位
J = ±1.1°C
K = ±1.2°C
T = ±1.1°C
E = ±1.0°C
R = ±2.5°C
S = ±2.6°C
B = ±3.3°C
N = ±1.5°C
冷端补偿精度： ±1.0°C

模拟输入精度：
差分输入： 通常，在极低速模式下，精度为读数的0.015%+量程的0.004%+10uV（不包括噪声）
单端输入： 通常，在极低速模式下，精度为读数的0.05%+量程的+0.01%+50uV（不包括噪声）
USB设备类型： USB 2.0（全速版）
设备兼容性： USB 1.1、USB 2.0
电源： 通过USB或9 Vdc通用适配器（随附）供电
适用于导轨应用的DIN导轨安装式： 可选
热电偶开路检测： 当某条通道配置为热电偶传感器输入时，该功能便自动启用

产品型号 产品描述

OM-DAQ-USB-2401 8/16通道热电偶/电压输入USB数据采集模块

OM-DAQ-USB-CABLE 1.83 m (6') USB电缆

UNIV-AC-100/240 9 Vdc通用电源适配器（备用）

OM-DAQ-USB-TB 接线端子（4件装）（备用）

注释: 完整的包装包括软件，驱动，快速入门手册，USB 线，台式辅助件，DIN 槽和墙上安装附件，4个接线端子，9 Vdc 的通用电源适配器，OMEGA 螺丝刀，和2种带有已剥好线的K型热电偶(TC-TT-K-24-36)。
