OM-DAQPRO-5300-UNIV详细介绍

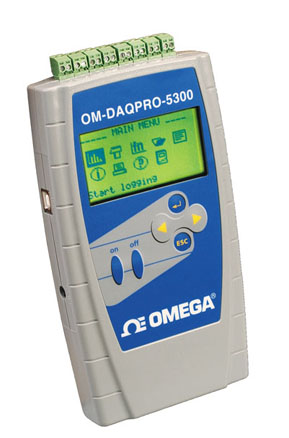

OM-DAQPRO-5300-UNIV

便携手持式数据记录器
OM-DAQPRO-5300
便携手持式数据记录器
OM-DAQPRO-5300:便携手持式数据记录器
8通道数据记录器 — 测量电压；电流；PT100 RTD；J型、K型、T型热电偶；2252 或 10 K热敏电阻；频率/脉冲信号输入
16位采样分辨率
快速USB通信
采样速度快 — 每秒采集多达4000次（单通道爆发模式）
大存储容量 — 512 KB RAM
图形显示屏 — 将所采集数据显示为测量值、图形或表格
多个记录数据组 — 多可存储100个记录数据组
适用于WINOOWs XP/VISTA/7的强大分析软件


OM-DAQPRO-5300-UNIV是一款便携式8通道数据采集和记录系统，配有图形显示屏和内置分析功能。该数据记录器由内置充电电池供电，无需连接到计算机，即可采样、处理并显示测量值。
OM-DAQPRO-5300-UNIV是专业化的式数据记录系统，它经济实惠、外形紧凑，可在多种应用场合使用。这种16位高分辨率的8通道数据记录器配备图形显示屏和分析功能，可以实时测量电压、电流和温度。凭借其高分辨率和快速模数转换器(ADC)，OM-DAQPRO-5300-UNIV可满足大部分行业应用中的大部分数据记录要求。在图形界面中实时显示测量值并进行分析是其特有的功能，限度地减少了将所采集数据下载到计算机中进一步进行分析的需要。
每个OM-DAQPRO-5300-UNIV数据记录器的内部都嵌入一个的序列号，可以加载描述性的注释以便安全标识。
由于所有功能都分布在带有8个图标的菜单中，这种数据记录器使用起来非常简单。数据记录器前键盘上的4个按钮可以用于浏览每个菜单并且执行任何命令。
输入
OM-DAQPRO-5300-UNIV有8个用于测量电压、电流、温度和脉冲的输入通道。用户可以选择的输入类型/范围包括0 ~ 24 mA、0 ~ 50mV、 0 ~ 10 V、2252或10 K热敏电阻、PT100 RTD、J/K/T型热电偶温度传感器、内部温度、脉冲计数器、频率计以及多达20个用户定义的传感器（用于以工程单位标定模拟电压或电流输入）。
OM-DAQPRO-5300-UNIV可以记录多达8个两线或4个三线PT100 RTD输入中的数据（对于每个连接的三线PT100 RTD输入，都需要使用两个输入通道）。频率/脉冲计数器只能用于输入通道。该数据记录器提供了一种简单直观的工具，用于定义多达20种自定义传感器。
几乎所有0~10V和4~20mA 传感器都可以使用有含意的工程单位（如psi或gpm）显示和标定。传感器定义存储在数据记录器存储器中，并且添加到传感器列表上。传感器读数以用户定义的单位显示在OM-DAQPRO-5300-UNIV的LCD显示屏上以及WINOOWs软件中。
输入通道使用可插拔的螺钉式接线端子，方便了连接。内部时钟和日历记录每个测量采样的日期和时间。
输出
当输入通道在规定范围以外（输入/输出通道8作为输入或报输出）时，OM-DAQPRO-5300-UNIV可以自动启动外部报设备，例如激励声响报器或者打开示灯。外部报设备（声响或可视报器）连接到输入/输出通道8的螺钉式接线端。报输出是集电极开路输出，类似于电气开关。可以分别为每个输入通道设置上限/下限报值以及是否在超限情况下启动报输出。
WINOOWs软件
OM-DAQPRO-5300-UNIV系统还配备强大的WINOOWs软件。把数据记录器连接到PC时，可以用高达100个采样/秒的速率查看实时显示，并且自动下载的执行速率更高。
软件可以显示图形、表格或仪表中的数据；可用各种数学工具分析数据；或者将数据导出到电子表格。WINOOWs软件还让您可以设置数据记录器并且发送报设置、触发条件和文本注释等高级指令。


规格:
输入数量： 8个差分模拟输入
输入类型： 每个输入可选择的类型：0 ~ 24mA、0 ~ 50mV、0 ~ 10V、2252或10 K热敏电阻、PT100 RTD、J/K/T型热电偶、脉冲和频率（仅限输入通道1）
0 ~ 24 mA
范围： 0 ~ 24 mA
分辨率： 4.76 μA
精度： 满量程的 ±0.5%
环路阻抗： 21
0 ~ 50 mV
范围： 0 ~ 50 mV
分辨率： 3 μV
精度： 满量程的 ±0.5%
输入阻抗： 50 M
0 ~ 10 V
范围： 0 ~ 10 V
分辨率： 200 μV
精度： 满量程的 ±0.5%
输入阻抗： 125 K
热敏电阻类型： 2252 /10K 热敏电阻（OMEGA 44000系列）
范围： -25 ~ 150°C (-13 ~ 302°F)
分辨率： 0.05°C
精度： 满量程的 ±0.5%
RTD类型： 100 Pt RTD，α = 0.00385
范围： -200 ~ 400°C(-328 ~ 752°F)
分辨率： 0.1°C (7 m)
精度： -200 ~ -50°C范围，读数的±0.5%；50 ~ 400°C，读数的±0.5%；-50 ~ 50°C，±0.5°C
RTD输入数： 多达8个两线PT100通道或者4个三线PT100通

产品型号 产品描述

OM-DAQPRO-5300-UNIV 便携手持式数据记录器（100-240 Vac通用）


配件

OM-DAQPRO-BOX 数据记录器的防水型IP67外壳

OM-DAQPRO-COMCABLE USB通信电缆（备件）

OM-DAQLINK-ADAPTOR-UNIV 100-240 Vac通用（备件）

OM-DAQPRO-5300-BATTERY 充电电池组（备件）

OM-DAQPRO-5300-CONNECTOR 输入接线端子（备件）

注释: 每台OM-DAQPRO-5300-UNIV数据记录器都附带WINOOWs软件光碟、100-240 Vac通用适配 器、USB电缆、NIST校准证书、操作手册和手提箱。
