LCIC-WIM-BEN详细介绍

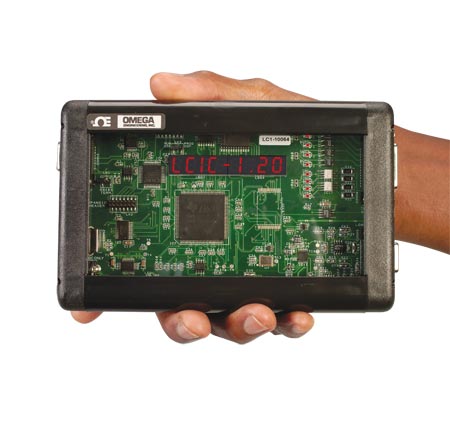

LCIC-WIM-BEN

高速,智能传感器接口卡和USB接口和RS-232／485
lcic-wim-ben
1年保修omegacare
lcic-wim-ben：高速，智能传感器接口卡
USB接口和RS-232／485
lcic-wim-ben
高速度高达每秒52000个样品；
拉伸和压缩的应用24位A / D与±8000000计数
强大的32位/ 135 MIPS的DSP高速
在板加工OEM应用程序可以嵌入在板上
4光电隔离输出配置为设定值，锁存报或用户输出
4个光隔离输入；输入# 1计数器的选择
模拟output-0至2.5V，16位
8位LED显示
在板的温度传感器
USB 2全速兼容的接口
RS-232／RS-485通信的理想的基于PLC的应用
多个板可连接
通过USB或RS - 485
该lcic-wim是一个高速，与USB / RS-232／RS-485接口的智能传感器接口卡。除了它的基本模式，董事会包括一个完整的填充模式提供一个的填充控制。董事会是智能的，足够强大的OEM客户是准备接受背驮式模块和/或嵌入式OEM特殊要求的应用。该lcic-wim-ben等应用在带式输送机或任何动态称重系统的噪声和振动分析是有用的，例如时间稳定后施加的载荷。其他潜在的应用包括检查尺度行为慢/高速动态称重（称重运动）的应用，测量（峰值）和小的力量在规模/试验机（有助于选择性能的合适的负载细胞），并运行测试并得到终权重结果直接称重和检查秤。
lcic-wim软件
三软件工具是提供董事：lcic-wim-calibration，lcic-wim-settings和lcic-wim-monitor。这些软件工具使所需的板容易的选择和安装。校准工具（lcic-wim-calibration）使您对lcic-wim-ben板调整到你自己的系统。它是直线前进，并在WINOOWs向导的形式。本实用lcic-wim-settings给控制卡的过滤器，模拟输出，填充模式参数和更。
该lcic-wim-monitor效用分析动态加载/力系统的一个工具。它充分利用板的速度和样品的速度传感器信号（每秒15000个样本），发送数据到PC通过USB端口，并显示为一个负载细胞信号/随时间变化曲线。然后你可以放大/缩小的数据，视图（峰值）和小读数，保存数据格式标准的ASCII文件供以后使用，甚至进行一些计算像平均曲线的一部分。

规格：
LOAD CELL INPUT
Bridge Input: 1 input, 4-wire or 6-wire
Excitation: 5 Vdc excitation for up to 10 load cells (350 Ω) in parallel
Compatibility: Compatible with 1, 2 amp; 3 mV/V load cells

A/D
Speed: Low noise wide bandwith amplifier, very high speed, up to 52,000 samples per second
Resolution: 24-bit A/D with ±8 million counts for tension and compression applications

COMMUNICATIONS
Standard Interfaces: USB 2.0 full speed compatible; combined RS-232/RS-485

INPUTS
Digital Inputs: 4 opto-isolated inputs with 10 to 30 Vdc range, each with status LED; input #1 configurable as high speed counter; input #2 configurable as sample trigger

OUTPUTS
Relays: 4 opto-isolated solid state relays rated at 50 V, 300 mA; configurable as setpoints,
latching alarms or user outputs, each with status LED
Analog Output: 0 to 2.5 Vdc with 16-bit resolution

GENERAL
Power: From included 110/220 Vac adaptor
DSP: Powerful 32-bit/135 MIPS DSP for high speed onboard processing
RS-232/485 Port: DB9F connector
I/O Port: DB15M connector (digital inputs, relay outputs, analog output)
Display: 8-digit LED display
Temperature Sensor: On-board
Dimensions: Standard (Eurocard); 160 L x 100 mm W (6.3 x 3.94")
Weight: 251 g (9 oz)
Case: ABS

产品型号 产品描述

LCIC-WIM-BEN High speed load cell interface card with enclosure

LCIC-DTERM Screw terminal adaptor

LCIC-PWR-ADAPTOR Spare 110/220 Vac adaptor

注释：有完整的操作手册，光盘版WINOOWs和实用软件，110 / 220伏交流电适配器，USB电缆和。
