MU功率控制器功率控制单元；
M 系列功率控制器的分类和配置：
MU：三相功率控制器，与闭环控制的电动执行机构配置（简称调节型）。
MD：单相功率控制器，与闭环控制的单相电动执行机构配置（简称单相调节型）。
MDK：单相功率控制器，与开环控制的单相电动执行机构配置（简称单相开关型）。
MK：三相功率控制器，与开环控制的电动执行机构配置（简称开关型）。
2SA3、2SB3、2SQ3 或 2SJ3 电动执行机构与 M 系列功率控制器组装成为机电一体的
整体式电动执行机构，适用于开环或闭环控制系统中各类阀门的开、关或自动调节控制。
可广泛应用于电站、冶金、石化、矿山和公用事业。
二、主要技术参数
输入信号：通道 1 4~20mA
通道 2 24VDC 或 220VAC（MD、MDK 用）
阀位输出信号：4-20mA
死区：≤1%
控制精度：≤±1%
输入电源：MU、MK 三相 380VAC 50Hz MD、MDK 单相 220VAC 50Hz
防护等级：IP67
环境温度：-20℃~+80℃
环境湿度：≤95%
电机功率：≤10KW
电机：MU、MD S5（1200 次/小时）
MK、MDK S2（短时 15 分钟）
三、性能特点
3.1 微处理器控制，固态继电器驱动，性能可靠。
3.2 具有开、关向过转矩故障、行程控制故障、电机过载及机械故障的自诊断功能，并有就地灯光指示和信号远传。
3.3 具有就地/远方操作的控制功能，就地用数码管显示阀位（0%-99%），方便现场调试，同时向远方输出 4-20mA 阀位信号。
3.4 MK 远方操作及灯光信号电源由控制器输出 DC24V 供远控，MU 可内供 DC24V 也可接受远方输入 DC24V 控制。
3.5 MD、MDK 可内供 DC24V 也可接受远方输入 DC24V 控制，或者接受 220VAC 控
制信号。
3.6 MU、MK 输出可提供几种工作状态的无源信号见附图。
3.7 MU、MD 型功率控制器还具有以下功能：
3.7.1 死区自适应功能；
3.7.2 信号断失保位，并自动切换至硬操；
3.7.3 电机制动为能耗制动。
MU功率控制器功率控制单元；
四、结构与工作原理
4.1 结构

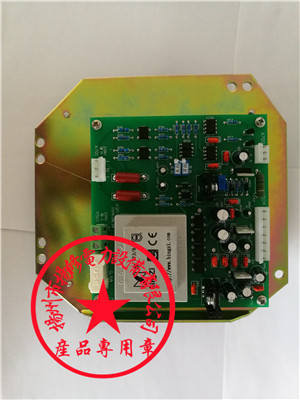

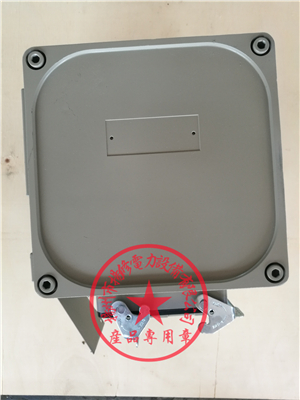

M 系列功率控制器主要由主机板、电源板、操作面板及固态继电等组成，其罩壳体通
过电气插件与紧固螺栓和电动执行机构相连，可方便安装或更换，也可实现分体控制。
机械部分为 2SA3、2SB3、2SQ3 或 2SJ3 系列电动执行机构，其安装及使用请参阅 2SA3、
2SB3、2SQ3 或 2SJ3 电动执行机构《使用说明书》。
4.2 工作原理
图 1 为 M 系列功率控制器系统框图。
4.2.1 开环控制（MK、MDK）
脉冲式控制：电动执行机构通过输入“开”、“关”、“停”信号控制。
维持式控制：电动执行机构通过输入“开向”、“关向”脉冲控制，脉冲宽度应≥100ms。
