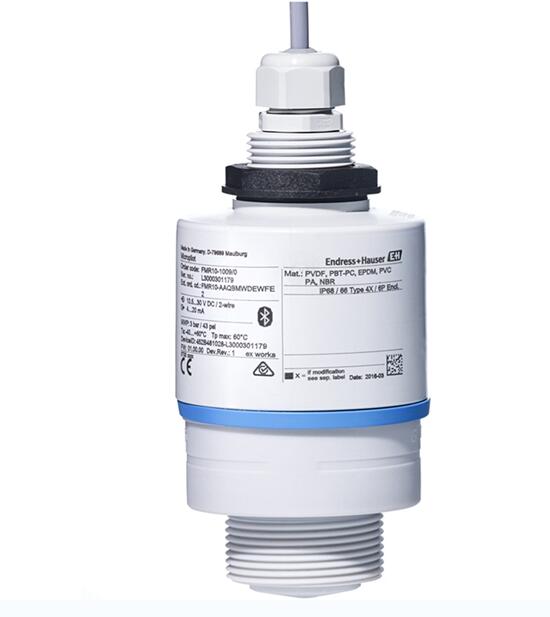

Micropilot FMR10进行连续非接触式物位测量，特别适用于水和污水行业，以及各行业中的公用工程。FMR10是首款使用蓝牙®调试、操作和维护app的非接触式雷达。使用app可以在每台支持蓝牙®的智能手机或平板电脑(iOS、Android)上显示信号曲线。采用一体式结构设计，配备独一无二的芯片，仪表可以在狭小空间中安装使用。
使用蓝牙®调试、操作和维护app的非接触式雷达
配备独一无二的雷达芯片设计的超紧凑型雷达，满足狭小空间应用要求
最高性价比的雷达
特别适用于水和污水行业，以及各行业中的公用工程(IP 66 / NEMA4x)
整体PVDF材质的外壳可以在户外安装使用，密封接线和整体封装电子部件完全防水，可以在恶劣工况条件下使用
简单设置三个主要参数即可满足大多数应用要求
通过蓝牙®实现简单安全的无线远程访问，即使在危险区中或狭小空间中
连续液位测量雷达。可以在储罐、敞口池、泵站或下水池中使用。
过程连接：螺纹
过程温度：-40...+60°C (-40...+140°F)
过程压力：-1...+3 bar (-14.5...+43 psi)
测量范围：安装溢流管实现保护时可达 8 m (26 ft)
测量精度：± 5 mm (0.2")
工作频率：26 GHz
FMR10-AAQBMVCEVEE2
功能示范文本
特征
长度
功能文字
认证:
AA
非防爆场合
电源; 输出; 操作:
Q
2-线; 4-20mA; 蓝牙 (App) 设定
天线; 最大 测量范围:
BM
40mm/1-1/2"; 5m 液体 -40…60oC/-40…140oF
后端过程连接；材质
VCE
螺纹 ASME MNPT1; PVDF; FNPT1/2 电缆入口 连接
前端过程连接；材质
VEE
螺纹 ASME MNPT1-1/2; PVDF
电缆长度:
2
10m
FMR10-AAQBMVCEWFE2
功能示范文本
特征
长度
功能文字
认证:
AA
非防爆场合
电源; 输出; 操作:
Q
2-线; 4-20mA; 蓝牙 (App) 设定
天线; 最大 测量范围:
BM
40mm/1-1/2"; 5m 液体 -40…60oC/-40…140oF
后端过程连接；材质
VCE
螺纹 ASME MNPT1; PVDF; FNPT1/2 电缆入口 连接
前端过程连接；材质
WFE
螺纹 ISO228 G1-1/2; PVDF
电缆长度:
2
10m
具体型号解释
FMR10-AAQBMWDEWFE2
功能示范文本
特征
长度
功能文字
认证:
AA
非防爆场合
电源; 输出; 操作:
Q
2-线; 4-20mA; 蓝牙 (App) 设定
天线; 最大 测量范围:
BM
40mm/1-1/2"; 5m 液体 -40…60oC/-40…140oF
后端过程连接；材质
WDE
螺纹 G1 ISO228; PVDF
前端过程连接；材质
WFE
螺纹 ISO228 G1-1/2; PVDF
电缆长度:
2
10m
FMR10-AAQBMWDEVEE2
功能示范文本
特征
长度
功能文字
认证:
AA
非防爆场合
电源; 输出; 操作:
Q
2-线; 4-20mA; 蓝牙 (App) 设定
天线; 最大 测量范围:
BM
40mm/1-1/2"; 5m 液体 -40…60oC/-40…140oF
后端过程连接；材质
WDE
螺纹 G1 ISO228; PVDF
前端过程连接；材质
VEE
螺纹 ASME MNPT1-1/2; PVDF
电缆长度:
2
10m
FMR10-AAQBMVCEWFE2+R7
功能示范文本
特征
长度
功能文字
认证:
AA
非防爆场合
电源; 输出; 操作:
Q
2-线; 4-20mA; 蓝牙 (App) 设定
天线; 最大 测量范围:
BM
40mm/1-1/2"; 5m 液体 -40…60oC/-40…140oF
后端过程连接；材质
VCE
螺纹 ASME MNPT1; PVDF; FNPT1/2 电缆入口 连接
前端过程连接；材质
WFE
螺纹 ISO228 G1-1/2; PVDF
电缆长度:
2
10m
>附件包含:
R7
仿溢管，金属化 PBT-PC, 适用于 40mm/1-1/2" 天线 with G1-1/2 前端连接 扩展测量范围 8m 液体
FMR10-AAQBMWDEWFE2+R7
功能示范文本
特征
长度
功能文字
认证:
AA
非防爆场合
电源; 输出; 操作:
Q
2-线; 4-20mA; 蓝牙 (App) 设定
天线; 最大 测量范围:
BM
40mm/1-1/2"; 5m 液体 -40…60oC/-40…140oF
后端过程连接；材质
WDE
螺纹 G1 ISO228; PVDF
前端过程连接；材质
WFE
螺纹 ISO228 G1-1/2; PVDF
电缆长度:
2
10m
>附件包含:
R7
仿溢管，金属化 PBT-PC, 适用于 40mm/1-1/2" 天线 with G1-1/2 前端连接 扩展测量范围 8m 液体
从工作原理上讲，雷达物位计是利用微波（电磁波）来测量物位的，其优势在于不会受到温度、压力、气流的影响。而超声波物位计则是利用空气振动的机械波来测量物位，温度、压力、气流都有一定的限制。通过我们的实验测试表明，超声波物位计在84℃的工作环境里就无法准确测量出物位，也就是说无法使用。而其工作的压力也只能局限于常压测量。还有特别要注意的就是，如果测量的环境会有气流的出现，会直接影响超声波物位计测量的准确性。
其次，从产品应用上来说，同样的量程范围，我们拿两种物位计分别做了测试与比较，无论是测量的精度还是测量数据的稳定性，雷达物位计都要优于超声波物位计。
另外，在我们的测试过程中，常规的液体、固体，两者都是可以准确测量的。由于工作原理的问题。一些特殊的介质，如塑料制品等低介电常数的物体是雷达物位计所测量不了的。粉末状，强挥发性液体也让超声波物位计测量数据失准。
测量原理
雷达物位
特点/应用
- Simple applications in Water & Wastewater
- Utility applications in all industries
- Easy storage tanks
特性
Bluetooth® commissioning,
Operation and maintenance via SmartBlue App
电源/通信
2-wire (4…20 mA)
Bluetooth® wireless technology and App
频率
K-band (~26 GHz)
测量精度
+/- 5 mm (0,2")
过程温度
-40…+60°C
(-40…+140°F)
过程绝压/最大过压界限
-1…3 bar (-14,50…43 psi)
接触介质部件
PVDF, PBT
过程连接
Thread:
G1", NPT1"; G1 1/2", NPT1 1/2"
最大测量距离
8 m
输出
Bluetooth® wireless technology
证书和认证
CSA C/US
可选项
Flooding protection tube
Different mounting possibilities
应用局限
DK < 4:
FMR5x;
Turbulent surfaces:
FMR5x;
Ammoniacal gas phase:
FMR54 in stilling well;
Strong build-up formation:
FMR54 with air purge; Only PTFE resistant:
FMR52;
Custody transfer measurement:
FMR5xx or NMR8x
