LPBJ260.1型扫描式测径仪是一款大直径尺寸的测量设备，可以应用于260mm以内的外径尺寸检测，该测径仪可广泛的应用于各种线材、管材、板材的外径尺寸检测。
1.测径仪测量原理
LPBJ260.1型测径仪采用的是双镜筒测头测量。双镜筒测头是指由2套发射镜头和2套接收镜头组成的光电测量系统。
蓝鹏测径仪每组发射镜头和接收镜头都是一套完整的物方远心光路系统。所谓物方远心光路系统是指将被测物放置在远心光路(即平行光视场)中进行成像并进行尺寸测量的光学系统。物方远心光路系统用于测量的优点主要有两个：
一是成像边界清晰，便于信号的捕捉和处理;
二是被测物在沿平行光视场的轴向或径向移动时，成像的大小都没有变化，有利于提高测量精度。
在实际应用中，测头的光学系统需要经过严格的计算和设计，以达到最佳的物像比例使成像边界清晰并最大限度的消除成像误差。在此基础上每组测头安装到位后再用专用的“测头尺度标定仪”进行尺度标定和非线性度误差修正。我公司的光学测头经过尺度标定和非线性度误差修正后最高精度可达0.005mm。
2.设备的整体结构

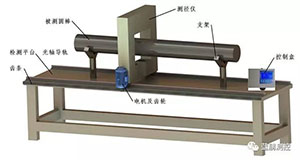

整套设备主要由测径仪、控制盒、平台、支架、光轴滑块副、滑台、传动机构、电机等组成。
测径仪通过光轴滑块副安装在平台上。测径仪一侧安装电机，电机轴上的齿轮与平台侧面的齿条配合，电机转动时可带动测径仪沿平台上移动。测量时将被测圆棒放置在平台的两个支架上，启动电机可对圆棒的全程进行扫描测量。测径仪的行程约为3000mm，当测径仪处于平台的两端时可以对圆棒进行吊装操作。
测径仪上设置1组双镜筒测头，测头沿竖直方向安装，可以测量圆棒水平方向的直径尺寸。如需测量其他方向的尺寸可转动圆棒后再次进行测量。平台的一侧安装一个控制盒，测径仪获取的原始数据传输到控制盒进行计算和显示。当测量数据超过设定的公差范围时，系统自动声光报警。测量数据显示频率为3次/秒，测径仪的移动速度约为150mm/s，因此，每50mm可以显示一个测量数据。
3.技术参数
(1)测量范围(mm)：180～260
(2)可测被测物直径(mm)：200～240
(3)允许被测物抖动范围(mm)：±10
(4)测量精度(mm)：≤±0.01
(5)重复性(mm)：<±0.01
(6)测量频率(Hz)：500
(7)扫描行程(mm)： 3000
(8)扫描速度(mm/s)：约150
