高线生产线具有速度快温度高的特点，因此对其外径实时检测，可有效的避免不合格产品的产生，因此需要研发在线实时测径仪，实现其外径尺寸的检测。
线材测径仪可以应用于其生产线上测量，该测径仪的冷却防尘系统及高频测量系统使得测径仪能够实现高线外径尺寸的全方位测量。
系统组成及连接方式
测径仪系统是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。该套设备主要由测径仪、主控机柜、报警单元、光缆通讯单元、现场LED显示屏、高压离心通风机、备用小车等组成。
整个系统中测径仪、大LED显示屏、高压离心通风机和备用小车安装在轧钢生产线的现场，主控机柜安放在控制室。
测径仪与主控机柜间由一根三芯电源线和一根光缆连接，测径仪的供、断电由主控机柜通过电源线实现，测径仪的数据信号通过光缆传输到主控机柜。
大LED显示屏的电源就近连接，显示数据由主控机柜通过光缆向显示屏发送。高压离心通风机上装有空气过滤装置，风机的出风口通过软管向测径仪输送洁净的冷风，风机的380V电源就近连接，风机通断电由漏电保护开关控制。

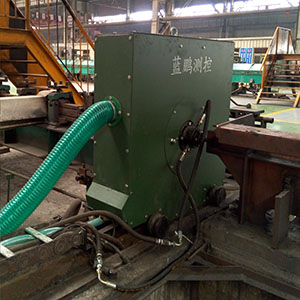

测径仪采用轨道移动方式安装，下线方向与轧线垂直，当测径仪需要下线维护或检修时，由备用过钢小车补充过钢导槽的空位，不影响轧线正常生产。
