测头部件
测头部件是测径仪的核心部件，它的作用是将被测物在CCD 芯片上清晰的成像，并采集、放大芯片输出的电信号。测头部件主要由发射镜头和接收镜头组成，其结构原理图如下图所示：
测头部件的工作过程和原理是：发射镜头内置一个点光源，点光源发出的光通过透镜系统(即镜片组)后形成准直平行光视场。准直平行光直接射向接收镜头，经过接收镜头内的透镜系统后聚焦，通过位于焦点位置的光阑小孔后在CCD 芯片上成像。当视场中通过被测物时，被测物遮挡的部位将在CCD 上出现一个边界清晰的阴影。
CCD 芯片
CCD 芯片是测头部件中的光电转换元件，它可以将接收到的光信号转换成电信号。电信号由信号采集电路接收、放大，再进行数字化处理后向上位机传输。在实际应用中，测头的光学系统需要经过严格的计算和设计，最大限度的消除成像误差并达到成像边界清晰的效果。在此基础上每组测头安装到位后再用专用的“测头尺度标定仪”进行尺度标定和非线性度误差修正。我公司的光学测头经过尺度标定和非线性度误差修正后最高精度可达0.005mm。
测头的布置形式

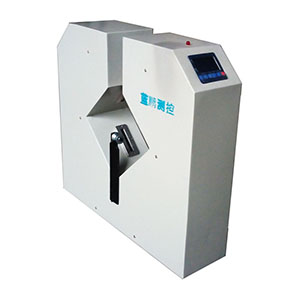

双向测径仪共有2 组测头。如图所示，2 组测头成90°角垂直布置。测量时每次可测2 个相互垂直的直径尺寸，根据这两个直径尺寸还可计算出被测物的椭圆度。
在测径仪行业，因被测物抖动造成的测量误差一直是困扰业内技术人员的难题。蓝鹏测控经过刻苦攻关，通过采用光源—信号采集单元脉冲同步、多路采集同步、信号采集—通讯传输同步等多项同步技术，在业内率先解决了这个难题。彻底消除了抖动误差，使得双向测径仪能够实现抖动造成的精准测量。
