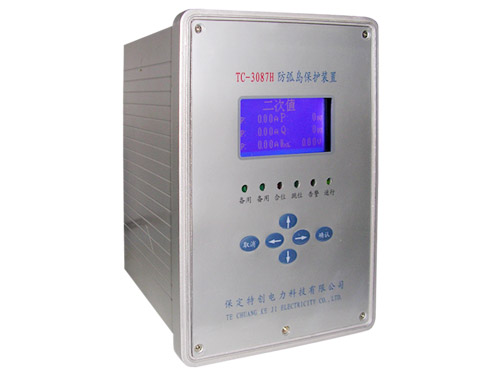

防孤岛保护装置TC-3087H主要功能
 防孤岛保护装置TC-3087H除设置有孤岛跳闸功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：
(1)过电压跳闸 (可选择投退)
(2)低电压跳闸 (经断路器合闸位置检测 ,作为低压闭锁条件.)
(3)过频率跳闸(经断路器合闸位置,及低电压闭锁,同时系统频率必须低于高频定值,方可投入此功能.)
(4)低频率跳闸(经断路器合闸位置,及低电压闭锁,同时系统频率必须曾经大于低频定值,方可投入此功能.)
(5)电流越线限报警(可选择投退)
(6)测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）
  防孤岛保护装置TC-3087H的主要技术数据
1 TC-3087H 防孤岛保护装置 额定数据
a. 交、直流装置电源：220V 或 110V（定货时说明）
b. 交流电压：相电压 57.74V，线电压 100V
c. 交流电流：5A 或 1A（定货时说明）
d. 频 率：50Hz
2  TC-3087H 防孤岛保护装置功率消耗：
a. 直流回路： ≤ 10W
b. 交流电压回路： < 0.5VA/相
c. 交流电流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)
3  防孤岛保护装置TC-3087H 精确工作范围：
a. 电流： 0.2In～1.4 In
b. 电压： 10V-450V
c. 频率： 45Hz～50Hz
d. 时间： 0.00～99.99s
e. 有功功率： >10W
4  防孤岛保护装置TC-3087H 定值误差：
a. 电流及电压定值误差： <±3％ 整定值
b. 时间定值误差：  <±1％ 整定时间+35ms
5  防孤岛保护装置TC-3087H 测量误差范围
a. 频率： 0.1％
b. 电流、电压： 1％
c. 有功功率、无功功率： ±5％
6 遥信事件记录分辨率：不大于 2mS
7 遥控正确率：不低于 99.99％
8  防孤岛保护装置TC-3087H 绝缘性能
a. 绝缘电阻：装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压 500V 的测试仪器分别测定其绝缘电阻值，不小于100MΩ。
b. 介质强度：装置电源回路、交流回路、出口回路之间及对地能承受 2kV 的工频试验电压，开入量回路对地能承受 1kV 的工频试验电压，历时 1 分钟 ,无绝缘击穿或闪络现象。
c. 冲击电压：装置电源回路、交流回路、出口回路之间及对地能承受 5kV 标准雷电波的短时冲击电压试验 ,无绝缘击穿或闪络现象。
9  防孤岛保护装置TC-3087H 机械性能
a. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的振动响应，振动耐久试验。
b. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的冲击响应，冲击耐久试验。
c. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的碰撞试验。
10  防孤岛保护装置TC-3087H 触点性能
在电压不大于 250V，电流不大于 0.5A 的直流有感负荷电路（τ ＝5±0.75ms）中，触点断开容量为 20W，或在电压不大于 250V，电流不大于 0.5A 的交流电路（cosψ＝0.4±0.1）中触点断开容量为 50VA。电寿命次数为 100000 次。
11  防孤岛保护装置TC-3087H 抗干扰性能
a. 承受高频脉冲干扰能力
装置能承受《GB/T14598.13-1998 量度继电器和保护装置的电气干扰试验 第 1部分：1MHz 脉冲群干扰试验》中严酷等级为Ⅲ级、频率为 1MHz 和 100kHz 的高频脉冲干扰。
b. 承受静电放电干扰能力
装置能承受《GB/T14598.14-1998 量度继电器和保护装置的电气干扰试验 第 2部分：静电放电试验》中规定的严酷等级为Ⅲ级、电压为 8kV 的静电放电干扰。
c. 承受辐射电磁场干扰能力
装置能承受《GB/T14598.9-1995 电气继电器 第 22 部分 量度继电器和保护装置的电气干扰试验 第三篇：辐射电磁场干扰试验》中规定的严酷等级为Ⅲ级的辐射电磁场干扰。
d. 承受快速瞬变干扰能力
装置能承受《GB/T14598.10-1996 电气继电器 第 22 部分 量度继电器和保护装置的电气干扰试验 第四篇：快速瞬变干扰试验》中规定的严酷等级为Ⅲ级的快速瞬变干扰。
e. 承受辅助激励量中断干扰能力
装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定的持续时间为 100ms 的辅助激励量中断，装置不会以错误的方式改变其输出状态。
12   防孤岛保护装置TC-3087H环境条件
a. 环境温度： 工作温度：－15℃～＋65℃
贮运温度：－25℃～＋70℃
b. 大气压力： 80～110kPa
c. 相对湿度： 不大于 90％
