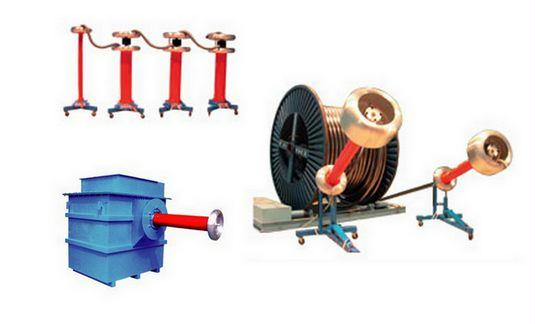

PDTS系列交联电缆局部放电试验系统
交联电缆局部放电试验系统PDTS系列适用于对110kV及以下交联电缆按照GB/T11017-2002、GB/T12706-2002和IEC60502-2005标准规定进行交联电缆局部放电测试和耐压试验的成套试验系统。系统包括：高压调谐电抗器、双屏蔽静电隔离变压器、高低压滤波器、接触式调压器、电压测量分压器、高压校正注入电容器、局部放电检测仪、局部故障定位仪等。
1.系统组成及接线示意图
1.双屏蔽静电隔离变压器； 2.控制台； 3.接触调压器具； 4.低压滤波器； 5.励磁变压器； 6.高压调谐电抗器； 7.电压测量分压器； 8.局放检测仪； 9.局放故障定位仪； 10.高压滤波器； 11.高压校正注入电容器； 12.电缆试验终端； 13.试验样品
2.系统主要特点
2.1 系统设备局放水平可达：≤2Pc
2.2 回路品质因数：Q≥40
2.3 故障定位精确水平：≤±2.5m(±1%）
2.4 系统电压测量精度：≤±3%
2.5 系统具有定时耐压，ARC瞬时击穿保护，过流保护，联锁保护及各种限位功能。调谐范围查覆盖成盘电缆长度2000M截面400MM2的110KV及以下交联电缆的局部放电耐压试验及故障定位。
3.系统屏蔽室和控制室主要技术参数
3.1 接地电阻≤1Ω或沁于工厂变电站接地电阻（在瑞徽电子指导下由用户完成）
3.2 绝缘地坪电阻≥1000MΩ
3.3 屏蔽室衰减批示：10kHz-100kHz：60dB-80dB，
100kHz-100MHz：70dB-100dB
3.4 屏蔽室尺寸可按用户需要确定，墙体为钢架结构，墙面由钢板连续焊接而成，外墙表面采用双层夹芯彩色钢板装饰，电动控制室采用双层夹芯彩色钢板结构，塑钢门窗高强度耐磨复合地板。
