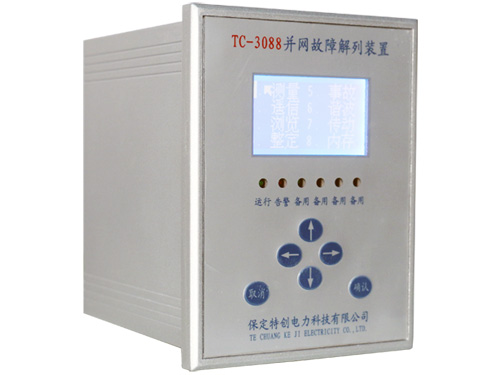

故障解列装置TC-3088、TC-3088H 的主要技术数据
1 额定数据
a. 交、直流装置电源：220V 或 110V（定货时说明）
b. 交流电压：相电压 220V，线电压 380V
c. 交流电流：5A 或 1A（定货时说明）
d. 频 率：50Hz
2 功率消耗：
a. 直流回路： ≤10W
b. 交流电压回路： < 0.5VA/相
c. 交流电流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)
3 精确工作范围：
a. 电流： 0.2In～1.4 In
b. 电压： 10V-450V
c. 频率： 45Hz～55Hz
d. 时间： 0.00～99.99s
e. 有功功率： >10W
4 故障解列装置定值误差：
a. 电流及电压定值误差： <±3％ 整定值
b. 时间定值误差：  <±1％ 整定时间+35ms
5 测量误差范围
a. 频率： 0.1％
b. 电流、电压： 1％
c. 有功功率、无功功率： ±5％
6 遥信事件记录分辨率：不大于 2mS
7 遥控正确率：不低于 99.99％
8 故障解列装置绝缘性能
a. 绝缘电阻：装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压500V的测试仪器分别测定其绝缘电阻值，不小于100MΩ。
b. 介质强度：装置电源回路、交流回路、出口回路之间及对地能承受 2kV 的工频试验电压，开入量回路对地能承受 1kV 的工频试验电压，历时 1 分钟 ,无绝缘击穿或闪络现象。
c. 冲击电压：装置电源回路、交流回路、出口回路之间及对地能承受 5kV 标准雷电波的短时冲击电压试验 ,无绝缘击穿或闪络现象。
9 故障解列装置机械性能
a. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的振动响应，振动耐久试验。
b. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的冲击响应，冲击耐久试验。
c. 装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为 1 级的碰撞试验。
10 触点性能
在电压不大于 250V，电流不大于 0.5A 的直流有感负荷电路（τ＝5±0.75ms）中，触点断开容量为 20W，或在电压不大于 250V，电流不大于 0.5A 的交流电路（cosψ＝0.4±0.1）中触点断开容量为 50VA。电寿命次数为 100000 次。
11 故障解列装置抗干扰性能
a.  承受高频脉冲干扰能力
装置能承受《GB/T14598.13-1998 量度继电器和保护装置的电气干扰试验 第 1 部分：1MHz 脉冲群干扰试验》中严酷等级为Ⅲ级、频率为 1MHz 和 100kHz 的高频脉冲干扰。
b.  承受静电放电干扰能力
装置能承受《GB/T14598.14-1998 量度继电器和保护装置的电气干扰试验 第 2 部分：静电放电试验》中规定的严酷等级为Ⅲ级、电压为 8kV 的静电放电干扰。
c.  承受辐射电磁场干扰能力
装置能承受《GB/T14598.9-1995 电气继电器 第 22 部分 量度继电器和保护装置的电气干扰试验 第三篇：辐射电磁场干扰试验》中规定的严酷等级为Ⅲ级的辐射电磁场干扰。
d.  承受快速瞬变干扰能力
装置能承受《GB/T14598.10-1996 电气继电器 第 22 部分 量度继电器和保护装置的电气干扰试验 第四篇：快速瞬变干扰试验》中规定的严酷等级为Ⅲ级的快速瞬变干扰。
e.  承受辅助激励量中断干扰能力
装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定的持续时间为 100ms 的辅助激励量中断，装置不会以错误的方式改变其输出状态。
12 环境条件
a. 环境温度： 工作温度：－15℃～＋65℃
                          贮运温度：－25℃～＋70℃
b. 大气压力： 80～110kPa
c. 相对湿度： 不大于 90％
