CWS-22L-I无源无线测温装置
CWS-22L-I产品概述:
本产品是根据国家《国家电网公司十八项电网重大反事故措施》(试行)中11.7.2关于“加强对运行设备温升的监视”要求而设计的温升监测系统。主要适用于户内各类高压开关设备的接头部、触头及母排的在线温度测量。该装置二次部分与一次部分无任何电连接，传感器与主机信息交换是通过无线信号传送，不会影响系统的绝缘性能，使用更安全。
CWS-22L-I主要技术指标:
1、工作电源：AC220±10％50Hz
2、使用环境：温度-20℃～70℃、相对湿度≤95％RH
3、环境温度测量范围：-55℃～125℃±1℃，无线传感器温度测量范围：0℃～120℃±2℃
4、电池使用寿命：设计为3年，视实际情况而定（可在停电检修时更换电池反复使用）
5、报警输出：3组无源输出
6、环境温湿度控制输出：2组无源输出
7、功耗：≤3W
8、外形尺寸：96mm×96mm×100mm
9、开孔尺寸：91 mm×91mm

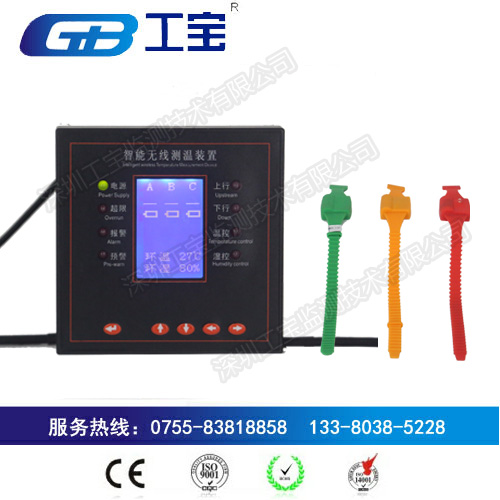

CWS-22L-I实物图:
CWS-22L-I注意事项：
1）无线温度传感处在无线电禁用区域时，应该关闭开关，如用民航转运途中。
2）无线温度传感器的感温头用M4自攻螺丝固定在铜排上，并保证固定螺丝未滑牙；
3）无线温度传感器的调制盒宜安装在铜排上方，从下方紧固螺丝，螺丝一定要用弹簧垫片。可在螺丝上涂抹油漆以保护螺丝；如果传感器调制盒安装在铜排下方或在垂直面安装，必须用耐高温尼龙扎带固定。我公司建议将调制盒安装在母排的上方，无论是在上方或下方安装都应用扎带另行加固。
4）感温头引线不可以强行拉拽，不可以垂荡，应紧贴铜排，如果铜排表面敷设热缩套管，则应该在敷设工作结束后安装，并在合适位置垂直引线方向划一2cm小口，将感温头从热缩管内穿过，可避免引线外露。严禁将热缩管加热设备直接烘烤设备。
5）传感器安装时必须兼顾高压设备绝缘要求。本公司不对因不合理安装而降低绝缘性能的后果负责。
6）在安装过程中造成的传感器损伤必须将原件寄回本公司后才能调换产品。
7）传感器安装完毕后请确认侧面的电源开关处于‘开’的位置。
本系列产品经投放市场后，由于性能卓越、体积小、设计精致、针对性强，受到了广大客户的热烈欢迎。
质保承诺：
本产品在交付之日起，提供三年质量保证。在质量保证期内，由于产品质量原因导致的产品损坏，本公司予以免费换新服务，因使用不当等非质量原因造成的损坏，或超过产品质量保证期，本公司予以终生维修和维护，只收取零件费用（如需现场解决需收取技术指导费用）.
