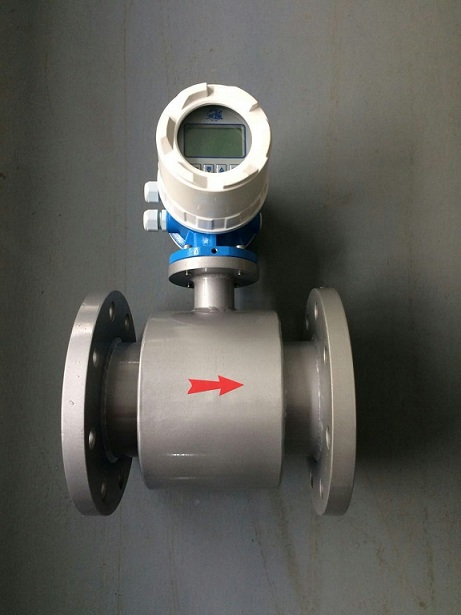

CH-LDE一体式电磁流量计

概述：
CH-LDE电磁流量计测量原理是法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线。属国内首创，技术达到国内领先水平。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。

CH-LDE电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。是一种高精度、高可靠和使用寿命长的流量仪表，是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。

       CH-LDE电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他CH-LDE电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。

CH-LDE电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
采用电磁感应原理测量介质流体流速的CH-LDE电磁流量计。它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电极上产生感应电势，其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。

CH-LDE电磁流量计密封性能好，还可用于自来水和地下水道系统。而且测量过程不与流体接触，适于制药、生物化学和食品工业。这种流量计还可检测血液流量。它的量程比约为100:1，精度一般为1%，由于这种传感器必须保持管道内电阻和测量电路阻抗之间有一定比例关系，因此在制造上有一定困难。当被测介质的电导率约为10欧姆·厘米时就开始产生困难，电导率更低时就产生原理性困难。当电导率为10欧姆·厘米时，就达到导电介质和电介质之间的“分界线”，热噪声电平随内阻的增大而显着增加。

工作原理
CH-LDE电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小，可测流量范围大。流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥1μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。


主要技术数据：
整机和传感器技术数据
执行标准 JB／T 9248—1999
公称通径 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
流速 15m／s
精确度 DNl5～DN600 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
DN700—DN3000 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
流体电导率 ≥5uS／cm
公称压力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.3、10MPa
DNl5～DN150 DNl5～DN600 DN200～DN1000 DN700～DN3000 特殊订货
环境温度 传感器 —25℃—十60℃
转换器及一体型 —10℃—十60℃
衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
流体温度 —体型 70℃
分离型 聚氯丁橡胶衬里 80℃；120℃(订货时注明)
聚氨酯衬里 80℃
聚四氟乙烯衬里 100℃；150℃(订货时注明)
聚全氟乙丙烯(F46)
加网PFA
信号电极和接地电极材料 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
电极刮刀机构 DN300—DN3000
连接法兰材料 碳钢
接地法兰材料 不锈钢1Crl8Ni9Ti
进口保护法兰材料 DN65—DNl50 不锈钢1Crl8Ni9Ti
DN200～DNl600 碳钢十不锈钢1Crl8Ni9Ti
外壳防护 DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68
其他传感器、——体型流量计和分离型转换器 IP65
间距(分离型) 转换器距离传感器一般不超过100m
