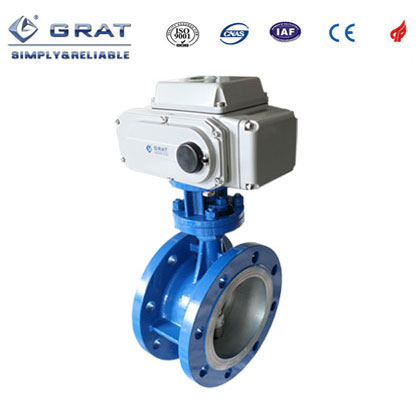

一、硬密封电动蝶阀产品简介：
硬密封电动蝶阀为三偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈。密封圈由不锈钢板和石墨复合板叠加而成。硬密封电动蝶阀主要适用于石油、化工、发电、冶金及城市供热系统水道管路上，作为调节和截流设备使用。
二、硬密封电动蝶阀产品参数
|
公称通径 |
DN50～DN1200 |
|||||||
|
工作电源 |
AC220V，AC380V，DC24V |
|||||||
|
公称压力 |
0.6/1.0/1.6/2.5/4.0MPa |
|||||||
|
动作方式 |
调节或开关式控制 |
|||||||
|
输入信号 |
4-20mA / 0-5V～10V (备选) |
|||||||
|
输出信号 |
4-20mA / 0-5V～10V (备选) |
|||||||
|
连接方式 |
对夹式/法兰式( 备选) |
|||||||
|
密封形式 |
金属硬密封 |
|||||||
|
试验压力 |
密封 |
0．66 |
1．1 |
1．76 |
2．2 |
2．75 |
4．4 |
5．5 |
|
壳体 |
0．9 |
1．5 |
2．4 |
3．0 |
3．75 |
6．0 |
7．5 |
|
|
适用温度 |
≤540℃ |
|||||||
|
适用介质 |
水、油、气及各种高温,或含杂质的介质 |
|||||||
|
阀体材质 |
碳钢、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢 |
|||||||
|
阀板材质 |
碳钢、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢 |
|||||||
|
密封圈材质 |
各种不锈钢复合体 |
|||||||
|
填料材质 |
柔性石墨 |
|||||||
|
防护等级 |
IP67 |
|||||||
|
设计与制造标准 |
GB/T 122381989 、API609 |
|||||||
|
检查与实验标准 |
GB/T 139271992 、API598 |
|||||||
|
侧法兰连接标准 |
GB9115.88、GB9113.3～5-88、ASME B16.5CL.150，CL.300及ASME B16.47CL.150 |
|||||||
