LUGB涡街流量计的入口、出口直观管长度:
调节阀:入口直管段≥50DN,出口直管段≥5DN
球阀/蝶阀(全开):入口直管段≥30DN,出口直管段≥5DN
同心扩管/缩管:入口直管段≥25DN,出口直管段≥5DN
不在同一平面的2个90°弯头,入口直管段≥40DN
同一平面的2个90°弯头:入口直管段大于等于30DN
1个90°弯头或“T”型件:入口直管段≥20D”

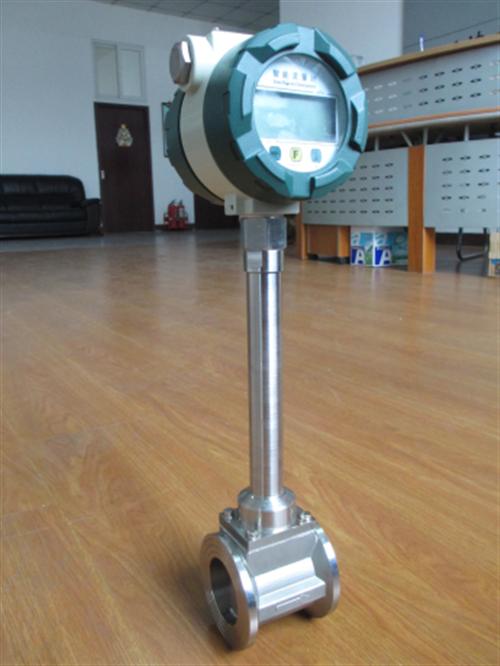

LUGB涡街流量计的工作原理:是由漩涡发声体、检测探头及相应的电子线路等组成。当流体流经漩涡发生体时,它的两侧就形式了交替变化的两排漩涡,这种漩涡被称为卡门涡街。


涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况体积流量或质量流量的流量计,并可作为流量变送器应用于自动化控制系统中。本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩控器、饱和及过热蒸汽、天然气及各种介质的流量的计量。
