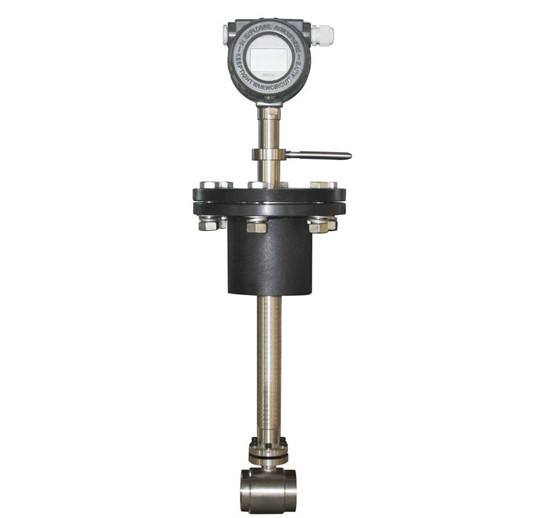

插入式涡轮流量计产品说明
一、用途：
SASLWC型插入式涡轮流量传感器与显示仪表配套组成插入式涡轮流量计。可广泛应用于大口径管道源水、循环水、净水等测量液体的体积瞬时流量和体积总量。
二、特点
SASLWC型插入式涡轮流量传感器；
抗杂质能力强，切向式叶轮在转动时可随时释放流体中的悬浮杂物，使其不会缠绕在切向式叶轮的叶片上。
SASLWC型插入式涡轮流量传感器：
(1)传感器和显示仪表的结构及原理都非常简单，直观，用户特别容易掌握其使用和维修技术；
(2)具有较高的抗电磁干扰和抗震能力，压力力损失小，流量范围宽，下限流速低叶轮具有防腐功能；
(3)传感器可露天安装，整个传感器可长期湮没在水中使用，水平、垂直，倾斜的管道均可使用。
(4)有截止阀的传感器，安装和拆卸时都不须断流。
(5)采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。具有非线性精度补偿功能的智能流量显示
器。修正公式精度优于±0.02%。
(6) 仪表系数可由按键在线设置，并可显示在LCD屏上。采用EEPROM对累积流量、仪表系数掉电保护于10年。
三、主要技术参数：
流量计规格，基本参数和性能指标
使用条件：
1、 环境温度-20℃～50℃;
2、 相对温度：5%～95%;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ibⅡBT4.
信号传输距离：传感器至显示器的距离可达1000m。
四、电气特性：
1、 显示方式：
(1)SASLWC型插入式涡轮流量传感器，远传显示：脉冲输出(配显示仪表)
(2)SASLWC型插入式涡轮流量传感器与显示仪表配套组成插入式涡轮流量计， 现场显示：7位LCD显示累积流量，单位(m3)；7位LCD显示瞬时流量，单位(m3/h)
(3)SASLWC型插入式涡轮流量传感器与变送器配套组成插入式涡轮流量变送器：(配显示仪表)。
2、输出功能：
(1)SASLWC型插入式涡轮流量传感器， 脉冲输出，p-p值由供电电源确定；
(2)SASLWC型插入式涡轮流量变送器， 可带脉冲输出或4~20mA两线制电流输出；
3、供电电源：
(1)SASLWC型插入式涡轮流量传感器，远传显示：DC5~24V；
(2)SASLWC型插入式涡轮流量计，现场显示：3V锂电池安装于仪表内部可连续使用八年以上；
(3)SASLWC型插入式涡轮流量变送器：DC24V。
五、 仪表结构及安装方式：
1、 仪表安装采用有截止阀和无截止阀两种(详见有关“使用说明书”)
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头或定位杆方向一致，且上游直管段应≥20DN，下游直管段应≥7DN(DN为管道内径)。
3、 传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。
