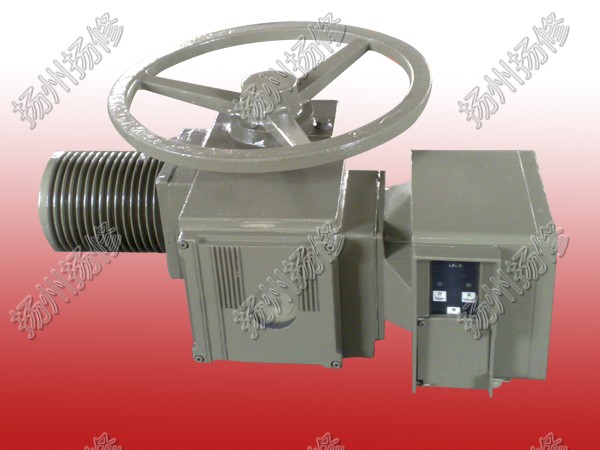

2SA30/35多回转电动执行机构适用于对开环控制或闭环控制系统中各类闸阀、截止阀及调节阀等阀门进行控制或调节的一种装置，防护等级最高可达IP68。2SA30开关型电动执行机构输出转矩范围：10Nm-4000Nm，转速范围：5-160rpm；2SA35调节型电动执行机构输出转矩范围；15Nm－2800Nm，转速范围：5-40rpm。
2SA30系列开关型电动执行机构性能参数表
|
S系列 |
型号 |
2SA3010 |
2SA3011 |
2SA3012 |
2SA3020 |
2SA3021 |
2SA3022 |
2SA3030 |
2SA3031 |
2SA3032 |
2SA3040 |
2SA3041 |
2SA3042 |
|
控制转距 |
最大值 |
30Nm | 60Nm | 125Nm | 250Nm | 500Nm | 1000Nm | 2000Nm | 4000Nm | ||||
|
最小值 |
10Nm | 20Nm | 40Nm | 80Nm | 160Nm | 315Nm | 630Nm | 1250Nm | |||||
|
输出转速 |
5-160r/min | 5/40r/min | |||||||||||
|
法兰号GB12222ISO5210 |
F07 | F10 | F14 | F16 | F25 | F30 | |||||||
|
电机工作制式 |
S2制式15min |
||||||||||||
|
电机 |
三相异步电动机F级 |
||||||||||||
|
质量 |
26 | 27 | 50 | 54 | 110 | 115 | 220 | 235 | |||||
2SA35系列调节型电动执行机构性能参数表
|
R系列 |
型号 |
2SA3510 |
2SA3511 |
2SA3512 |
2SA3520 |
2SA3521 |
2SA3522 |
2SA3530 |
2SA3531 |
2SA3532 |
2SA3540 |
2SA3541 |
2SA3542 |
|
控制转距 |
最大值 |
20Nm | 40Nm | 80Nm | 175Nm | 350Nm | 700Nm | 1400Nm | 2800Nm | ||||
|
最小值 |
15Nm | 30Nm | 60Nm | 125Nm | 250Nm | 500Nm | 1000Nm | 2000Nm | |||||
|
整定转距 |
15Nm | 30Nm | 60Nm | 125Nm | 250Nm | 500Nm | 1000Nm | 2000Nm | |||||
|
输出转速 |
5至40 | 5至14 | 5至10 | ||||||||||
|
法兰号GB12222 |
F07 | F10 | F14 | F16 | F25 | F30 | |||||||
|
工作制式 |
S4制式（间歇工作制，机械制动）。S5（间歇工作制，可带电制动）。最小负载持续率10%，最所操作次数1200c/h。 |
||||||||||||
|
电机 |
三相异步电动机，带及不带制动器，绝缘等级F级，带PTC热敏元件。 |
||||||||||||
|
质量(kg) |
26 | 27 | 50 | 55 | 110 | 116 | 220 | 235 | |||||
