安徽春辉仪表线缆集团有限公司气体型多声道超声流量计

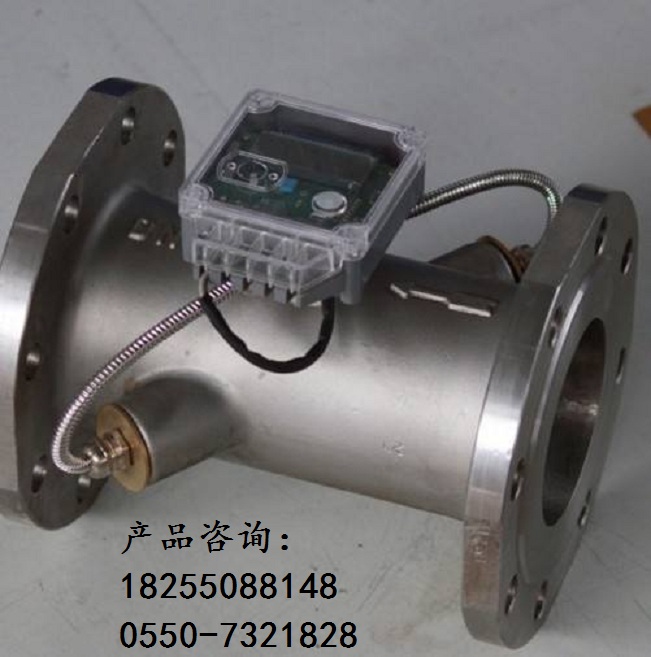

安徽春辉仪表线缆集团有限公司CHURG-1000系列气体型多声道超声流量计,是针对天然气、煤气、沼气、空气等介质的计量和贸易结算研发的新产品。它的技术指标符合美国气体协会“AGA-9”号文件标准。特别是2,4,6声道的特殊布置方式,解决了多种气体介质的计量要求。
=还具有在常温下的精确计量功能,在大管径上可在线安装。
1、特点
1.测量准确度高
2.干式检定技术
3.在常压状态下计量技术
4.压力损失小
5.测量范围大
6.最小的上下游直管段
7.换能器清洗技术
8.自诊断功能
9.双向计量
10.在线安装
2、工作原理
⒈时差法 测量顺逆传播时传播速度不同引起的时差计算被测流体速度。
它采用两个声波发送器(SA和SB)和两个声波接收器（RA和RB）。同一声源的两组声波在SA与RA之间和SB与RB之间分别传送。它们沿着管道安装的位置与管道成θ角(一般θ=45°)。由于向下游传送的声波被流体加速，而向上游传送的声波被延迟，它们之间的时间差与流速成正比。也可以发送正弦信号测量两组声波之间的相移或发送频率信号测量频率差来实现流速的测量。
⒉相位差法 测量顺逆传播时传播时由于时差引起的相位差计算速度。
它的发送器沿垂直于管道的轴线发送一束声波，由于流体流动的作用，声波束向下游偏移一段距离。偏移距离与流速成正比。
⒊频差法 测量顺逆传播时传播时的声环频率差。
当超声波在不均匀流体中传送时，声波会产生散射。流体与发送器间有相对运动时，发送的声波信号和被流体散射后接收到的信号之间会产生多普勒频移。多普勒频移与流体流速成正比。
3、安装维护
⒈详细了解现场情况;
⒉确定安装方式;
⒊选择安装管段;
⒋计算安装距离，确定探头位置;
⒌管道表面处理;
⒍探头安装及接线;
⒎用示波器观察接收波形，微调并固定探头。
