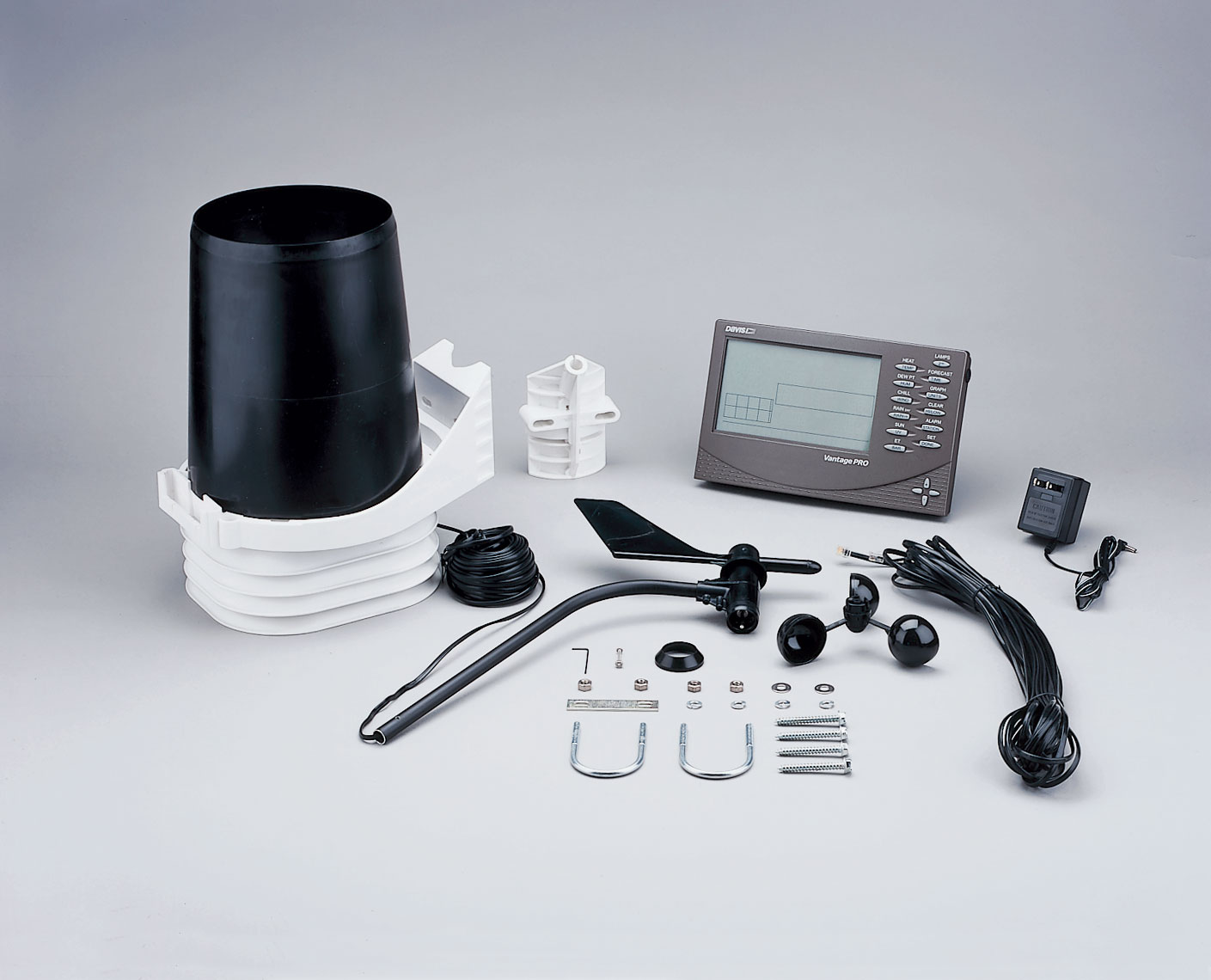

美国Davis Cabled Vantage Pro2有线气象站 06152C是一款集成化的自动气象站，可以测量风速、风向、空气温度、空气相对湿度、降雨量、气压和计算多种气象参数，数据按照设定的采样间隔自动采集保存。基本配置由有线气象站主机和有线控制台、软件和数据存储卡组成，有线气象站主机用来测量气象参数并将数据通过电缆线传输给有线控制台，有线控制台在液晶显示屏上实时显示测量和计算的气象参数，数据存储卡用于存储测量和计算的气象参数，通过软件进行下载分析。
主要功能：
·测量的参数有风速、风向、空气温度、空气相对湿度、降雨量、气压
·根据测量的参数控制台能自动计算出露点、风寒、蒸发、热指数、降雨速率、温湿风指数、月相、日出和日落时间多种气象参数；
·通过软件自动生成NOAA气象报告和趋势分析；
·通过软件实现互联网远程数据传输和互联网实时气象状况监测；
·通过配备GPRS或CDMA远程数据传输模块实现远程控制和数据传输。
技术指标：
名称 范围 分辨率 精度
1. 风速： 1-67m/s 0.1 米/秒 ±5%
2. 风向： 0-360 1° ±4°
3. 室外温度： -40-65℃ 0.1℃ ±0.5℃
4. 室内温度： 0～60℃ 0.1℃ ±0.5℃
5. 室外温度： -40～+65℃ 1℃ ±1.5℃
6. 室外湿度： 0%～100% 1% ±3%
7. 室内湿度： 10%～90% 1% ±5%
8. 露点温度： -76～+54℃ 1℃ ±1.5℃
9. 大气压： 880～1080hPa 0.1hPa ±1.0hPa
10. 降雨量天：0-9999mm 0.2mm ±4%
11. 蒸发量 天: 达999.9mm 0.1mm ±5%
12.日出/日落 ：0-24H ±1min ±1min
|
数据存储卡：WeatherLink软件和数据存储卡（6510SER） |
|
|
用途 |
用于存储控制台或气象使者接收到的气象站主机数据 |
|
通讯接口 |
RS232 |
|
通讯波特率 |
可选1200、2400、4800、9600、14400和19200 |
|
电源 |
5V DC由控制台进行供电，耗电最大0.5W |
|
工作温度 |
-10~+60℃ |
|
存储卡类型 |
128K非丢失性内存 |
|
存储数据 |
最大可存储2560组数据 |
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
WeatherLink软件和数据存储卡（6510USB） |
|
|
用途 |
用于存储控制台或气象使者接收到的气象站主机数据 |
|
通讯接口 |
USB |
|
电源 |
5V DC由控制台进行供电，耗电最大0.5W |
|
工作温度 |
-10~+60℃ |
|
存储卡类型 |
128K非丢失性内存 |
|
存储数据 |
最大可存储2560组数据 |
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
WeatherLink IP数据存储卡（6555） |
|
|
用途 |
通过本地互联网网络将气象站主机数据上传到官方数据服务器上，用户登录官方数据服务器网站查阅数据 |
|
网络接口 |
10Base-T半双工 |
|
连接口 |
RJ45 |
|
通讯标准 |
ARP、UDP、TCP、ICMP、TFTP、DHCP、HTTP |
|
IP地址配置 |
DHCP/手动静态IP地址配置 |
|
功耗 |
最大0.5W |
|
工作温度 |
-10~+60℃ |
|
通讯波特率 |
19200 |
|
存储卡类型 |
128K非丢失性内存 |
|
存储数据 |
最大可存储2560组数据 |
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
APRS模块（6540） |
|
|
用途 |
实时通过APRS传输当前位置和测量气象参数，需要自备TNC调制解调器。 |
|
范围 |
5~255秒（用户选定） |
|
默认值 |
5 |
|
Streaming间隔范围 |
1~99分钟（用户选定） |
|
Streaming间隔默认值 |
5分钟 |
|
Streaming波特率 |
1200、2400、4800、9600、19200 |
|
默认值 |
9600 |
|
警报输出模块（6544） |
|
|
用途 |
可在软件中设置一些触发条件，满足条件后通过接线板激发对应的电磁阀。 |
|
工作温度 |
-40~+60℃ |
|
输出接点闭合 |
4个警报接电 |
|
类型 |
Photo-coupled MOS FET |
|
负载电压 |
最大28V AC或48V DC |
|
峰值电压 |
最大±60 V |
|
负载电流 |
±1.8A，持续最大在25℃，温度到达85℃的时候降低到0.7A |
|
峰值负载电流 |
最大6A用于100毫秒 |
|
开启电阻 |
最大0.12 Ohms |
|
闭合泄漏 |
最大1μA |
|
功耗 |
最大550 mW |
|
应急响应模块（6550） |
|
|
用途 |
实时提供危险事故所必须的气象数据，可与CAMEO或ALOHA应急软件配合使用。 |
|
范围 |
5~255秒（用户选定） |
|
默认值 |
5 |
|
范围 |
0~999（用户选定） |
|
默认值 |
1 |
|
Streaming间隔范围 |
30秒（固定，按照ALOHA软件） |
|
Streaming波特率 |
1200（固定，按照ALOHA软件） |
|
灌溉控制模块（6560） |
|
|
用途 |
根据当前天气情况开启或关闭灌溉系统。 |
|
工作温度 |
-40~+60℃ |
|
输出接点闭合 |
风、雨、ET和警报四种接点 |
|
类型 |
Photo-coupled MOS FET |
|
负载电压 |
最大28V AC或48V DC |
|
峰值电压 |
最大±60 V |
|
负载电流 |
±1.8A，持续最大在25℃，温度到达85℃的时候降低到0.7A |
|
峰值负载电流 |
最大6A用于100毫秒 |
|
开启电阻 |
最大0.12 Ohms |
|
闭合泄漏 |
最大1μA |
|
功耗 |
最大550 mW |
