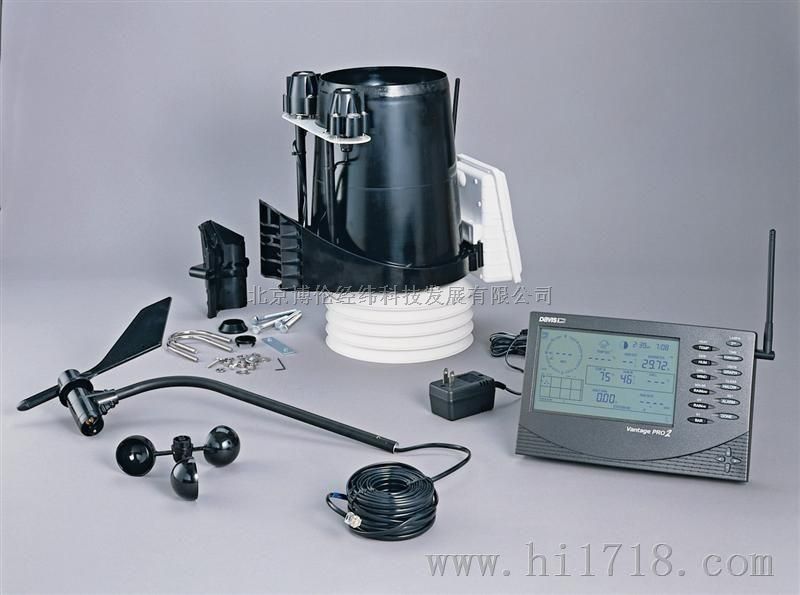

美国Davis Wireless Vantage Pro2无线气象站 06162是一款集成化的自动气象站，可以测量风速、风向、空气温度、空气相对湿度、降雨量、气压、总辐射和紫外辐射计算多种气象参数，数据按照设定的采样间隔自动采集保存。基本配置由有线气象站主机和有线控制台、软件和数据存储卡组成，有线气象站主机用来测量气象参数并将数据通过电缆线传输给有线控制台，有线控制台在液晶显示屏上实时显示测量和计算的气象参数，数据存储卡用于存储测量和计算的气象参数，通过软件进行下载分析。
技术参数：
|
风速 |
测量范围：1-67m/s 精度：5％ 分辨率：±5% |
气压 |
测量范围：880-1080hPa 精度：±1.0hPa 分辨率：0.1hPa |
|
风向 |
测量范围：0-3600 精度：±70 分辨率：10 |
叶面湿度 |
测量范围：0-15 精度：±0.5 分辨率：1 |
|
空气温度 |
测量范围：-40到+65℃ 精度：±0.5℃ 分辨率：0.1℃ |
相对湿度 |
测量范围：0-100% 精度：±3% 分辨率：1% |
|
ET |
测量范围：天 0-999.9mm；月0到1999.9mm；年0到1999.9mm 精度：±5% 分辨率：0.1mm |
紫外辐射 |
反应波段：290-390nm 测量范围：0-199MEDs 精度：±5% 分辨率：0.1 MEDs |
|
降雨量 |
测量范围：天 0-9999mm；月0到19999mm；年0到19999mm 精度：±4% 分辨率：0.2mm |
太阳辐射 |
反应波段：300-1100nm 测量范围：0-1800W/m2 精度：±5% 分辨率：1W/m2 |
|
土壤温度 |
测量范围：-40到+65℃ 精度：±0.5℃ 分辨率：1℃ |
土壤湿度 |
测量范围：0-200cb 分辨率：1cb |
|
露点 |
测量范围：-76到+54℃ 精度：±1.5℃ 分辨率：1℃ |
降雨速率 |
测量范围：0到1999.9mm/hr 精度：±5% 分辨率：0.1mm |
|
风寒 |
测量范围：-79℃到+54℃ 精度：±1℃ 分辨率：1℃ |
温度/湿度/光照/风指数 |
测量范围：-68到+64℃ 精度：±2℃ 分辨率：1℃ |
|
工作温度 |
主机可工作-40到+70℃ |
存储容量 |
128K非丢失内存 |
|
采样间隔 |
1、5、10、15、30、60或120分钟, 60分钟采样,可存储106天数据 |
无线传输距离 |
300米（平原地带）或典型的60-120米（有墙等阻隔） |
无线站可选配置：
|
|
Vantage Pro2无线标准站 |
无线集成标准站 |
Vantage Pro2无线加强站 |
无线集成加强站 |
|
英文名称 |
Wireless Vantage Pro2 |
Wireless Integrated Sensor Suite |
Wireless Vantage Pro2 Plus |
Wireless Integrated Sensor Suite Plus |
|
编号 |
6152EU |
6322 |
6162EU |
6327 |
|
风速风向传感器（12m电缆） |
√ |
√ |
√ |
√ |
|
外部空气温湿度传感器 |
√ |
√ |
√ |
√ |
|
内部空气温湿度传感器 |
√ |
|
√ |
|
|
气压传感器 |
√ |
|
√ |
|
|
雨量桶 |
√ |
√ |
√ |
√ |
|
太阳辐射传感器 |
|
|
√ |
√ |
|
紫外辐射传感器 |
|
|
√ |
√ |
|
无线Vantage Pro2控制台* |
√ |
|
√ |
|
|
太阳能板 |
√ |
√ |
√ |
√ |
|
锂电池 |
√ |
√ |
√ |
√ |
|
|
|
|
|
|
|
|
|
|
|
|
*需要购买WeatherLink 数据采集卡和软件方可以存储数据；
*控制台若放置在野外工作，需购买防水机箱；
有线站可选配置：
|
|
Vantage Pro2 有线标准站 |
有线集成标准站 |
Vantage Pro2有线加强站 |
有线集成加强站 |
|
英文名称 |
Cabled Vantage Pro2 |
Cabled Integrated Sensor Suite |
Cabled Vantage pro2 Plus |
Cabled Integrated Sensor Suite Plus |
|
编号 |
6152CEU |
6322C |
6162CEU |
6327C |
|
风速风向传感器（12m电缆） |
√ |
√ |
√ |
√ |
|
外部空气温湿度传感器 |
√ |
√ |
√ |
√ |
|
内部空气温湿度传感器 |
√ |
|
√ |
|
|
气压传感器 |
√ |
|
√ |
|
|
雨量桶 |
√ |
√ |
√ |
√ |
|
太阳辐射传感器 |
|
|
√ |
√ |
|
紫外辐射传感器 |
|
|
√ |
√ |
|
有线Vantage Pro2控制台（30米电缆） |
√ |
|
√ |
|
|
|
|
|
|
|
|
|
|
|
|
|
说明如下:
*无线站如果需要24小时换气型温湿度辐射罩, 需另加人民币3200.00元每套;
*有线站Vantage Pro2控制台需要交流电源供电；
*需要购买WeatherLink 数据采集卡和软件方可以存储数据；
*控制台若放置在野外工作，需购买防护机箱(见后面”可选附件”说明)和考虑如何供电等;
*如果考虑不要数据.只要数据存储,控制台可改选为气象使者.见后面”可选配件”说明.
无线生态环境站配置：
|
名称 |
编号 |
基本配置 |
|
|
|
无线风速风向监测站 Wireless Anemometer Transmitter Kit |
6332OV+6410 |
风速风向传感器、无线发射器、锂电池、太阳能板 |
|
|
|
无线温湿度监测站 Wireless Temperature/Humidity Station |
6382OV |
温湿度传感器、辐射罩、无线发射器、锂电池（正常情况下电池可使用1年时间） |
|
|
|
无线叶面湿度和土壤湿度/温度监测站（简装版） Wireless Leaf&Soil Moisture/Temperature Station |
6345OV |
无线发射器、锂电池、太阳能板：可选加传感器；叶面湿度2个；土壤湿度4个；土壤温度4个（传感器需另行选购） |
|
|
|
无线叶面湿度和土壤湿度/温度监测站（完全版） Wireless Complete Soil Moisture/Temperature Station |
6345CSOV |
无线发射器、锂电池、太阳能板、土壤湿度传感器4个；土壤温度传感器4个（可添加2个叶面湿度传感器） |
|
|
|
无线温度监测站 Wireless Temperature Station |
6372OV |
不锈钢温度传感器（3.6米电缆）、无线发射器、锂电池 |
|
|
*无线生态环境站配置均不包含无线Vantage Pro2控制台
可选配件：
|
名称 |
编号 |
说明 |
|
|
|
白天换气型防辐射罩 |
7747 |
提高空气温湿度的测量精度（无线站专用）,只有在有足够日光时可用 |
|
|
|
太阳辐射传感器 |
6450 |
可加装在标准站上使用 |
|
|
|
紫外辐射传感器 |
6490 |
可加装在标准站上使用 |
|
|
|
辐射传感器安装支架 |
6673 |
加装辐射传感器可选购此支架 |
|
|
|
叶面湿度传感器 |
6420 |
电缆12m |
|
|
|
土壤湿度传感器 |
6440 |
0-200cb;电缆4.6m |
|
|
|
不锈钢温度传感器 |
6470 |
电缆4.6m |
|
|
|
风速风向传感器 |
6410 |
VANTAGE PRO 站用 |
|
|
|
雨量桶 |
7852 |
VANTAGE PRO 站用 |
|
|
|
无线中继器 |
7627OV |
当无线气象站主机和无线控制台之间因距离太远时导致无法通讯，可选用本配件。转发距离300m（平原地带）或典型的60-120米（有墙等阻隔），太阳能供电 |
|
|
|
长距离无线中继器 |
7654OV |
无线气象站主机和无线控制台的因距离太远导致无法通讯，可选用本配件，本配件和7656全向天线配合使用后，可将无线发射频率延长到周围476米，若和 7660八木定向天线使用，可将无线发射频率延某个方向延长到1.5公里。一个长距离无线中继器可配2个天线。（若不配天线使用传输距离为300米）。 |
|
|
|
全向天线 |
7656 |
配合7654OV长距离无线中继器使用。 |
|
|
|
八木定向天线 |
7660 |
配合7654OV长距离无线中继器使用。 |
|
|
|
WeatherLink 英文软件和数据存储卡 |
6510USB/6510SER |
可设置1、5、10、15、30、60、120分钟采样间隔，在启用所有传感器的情况下，60分钟采样,可存储106天数据，包括2.4米数采与PC连接电缆，可同时记录几个共用无线Vantage Pro2控制台的站数据。 |
|
|
|
三角支架 |
7716 |
用于安装气象站主机，尺寸762*838*1320mm。 |
|
|
|
1米安装杆 |
7717 |
直径33mm，可用于安装集成站或单独传感器等。 |
|
|
|
无线控制台太阳能供电套件 |
6610 |
给放置在野外的6312无线Vantage Pro2控制台或6316无线气象使者供电。 |
|
|
|
有线控制台太阳能供电套件 |
7707 |
给放置在野外的6312C有线Vantage Pro2控制台或6316C有线气象使者供电。 |
|
|
|
无线Vantage Pro2 控制台 |
6312EU |
用于无线气象站，内置气压和内部温湿度传感器，用于接收和实时显示气象数据，控制气象站主机工作，和WeatherLink数据存储卡配合使用可存储数据、下载处理数据。1个控制台最多可接收8个气象站的数据。 |
|
|
|
有线Vantage Pro2 控制台 |
6312C |
用于有线气象站，通讯电缆30米。 |
|
|
|
有线站加长连接电缆 |
7876 |
连接主机和控制台； 60米 |
|
|
|
无线气象使者 |
6316EU |
用于无线气象站，内置气压和温湿度传感器，需要太阳能电源、交流电源或电池供电。结合WeatherLink数据采集卡配合使用可存储数据、下载处理数据。 |
|
|
|
有线气象使者 |
6316CEU |
用于有线气象站，内置气压和温湿度传感器，需要太阳能电源，交流电源或电池供电。结合WeatherLink数据采集器配合使用可存储数据、下载处理数据 |
|
|
|
多用途防护箱 |
7728 |
可放置气象使者或警报输出模块等（95X240X320mm） |
|
|
|
完全系统防护箱 |
7724 |
用于防护在野外放置的控制台或气象使者。尺寸：395X195X345mm, |
|
|
|
雨量桶加热附件 |
7720EU |
放至于雨量桶内，冬季加热融化雪，从而测量降雪量。需要现场有220V交流电 |
|
|
|
CDMA远程控制模块 (中国) |
1330 |
采用CDMA网络实现远程控制气象站主机（CDMA SIM卡用户自配）。 |
|
|
|
GPRS远程控制模块(中国) |
1010 |
采用GPRS网络实现远程控制气象站主机（GPRS SIM卡用户自配）。 |
|
|
|
10W太阳能板和控制器(中国) |
SH-10 |
含控制器,给远程控制模块等供电用 |
|
|
|
系统防护箱(中国) |
7724-C |
用于防护在野外放置的气象使者和GPRS发射器等 |
|
|
|
数据存储卡：WeatherLink软件和数据存储卡（6510SER） |
|
|
用途 |
用于存储控制台或气象使者接收到的气象站主机数据 |
|
通讯接口 |
RS232 |
|
通讯波特率 |
可选1200、2400、4800、9600、14400和19200 |
|
电源 |
5V DC由控制台进行供电，耗电最大0.5W |
|
工作温度 |
-10~+60℃ |
|
存储卡类型 |
128K非丢失性内存 |
|
存储数据 |
最大可存储2560组数据 |
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
WeatherLink软件和数据存储卡（6510USB） |
|
|
用途 |
用于存储控制台或气象使者接收到的气象站主机数据 |
|
通讯接口 |
USB |
|
电源 |
5V DC由控制台进行供电，耗电最大0.5W |
|
工作温度 |
-10~+60℃ |
|
存储卡类型 |
128K非丢失性内存 |
|
存储数据 |
最大可存储2560组数据 |
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
WeatherLink IP数据存储卡（6555） |
|
|
用途 |
通过本地互联网网络将气象站主机数据上传到官方数据服务器上，用户登录官方数据服务器网站查阅数据 |
|
网络接口 |
10Base-T半双工 |
|
连接口 |
RJ45 |
|
通讯标准 |
ARP、UDP、TCP、ICMP、TFTP、DHCP、HTTP |
|
IP地址配置 |
DHCP/手动静态IP地址配置 |
|
功耗 |
最大0.5W |
|
工作温度 |
-10~+60℃ |
|
通讯波特率 |
19200 |
|
存储卡类型 |
128K非丢失性内存 |
|
存储数据 |
最大可存储2560组数据 |
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
APRS模块（6540） |
|
|
用途 |
实时通过APRS传输当前位置和测量气象参数，需要自备TNC调制解调器。 |
|
范围 |
5~255秒（用户选定） |
|
默认值 |
5 |
|
Streaming间隔范围 |
1~99分钟（用户选定） |
|
Streaming间隔默认值 |
5分钟 |
|
Streaming波特率 |
1200、2400、4800、9600、19200 |
|
默认值 |
9600 |
|
警报输出模块（6544） |
|
|
用途 |
可在软件中设置一些触发条件，满足条件后通过接线板激发对应的电磁阀。 |
|
工作温度 |
-40~+60℃ |
|
输出接点闭合 |
4个警报接电 |
|
类型 |
Photo-coupled MOS FET |
|
负载电压 |
最大28V AC或48V DC |
|
峰值电压 |
最大±60 V |
|
负载电流 |
±1.8A，持续最大在25℃，温度到达85℃的时候降低到0.7A |
|
峰值负载电流 |
最大6A用于100毫秒 |
|
开启电阻 |
最大0.12 Ohms |
|
闭合泄漏 |
最大1μA |
|
功耗 |
最大550 mW |
|
应急响应模块（6550） |
|
|
用途 |
实时提供危险事故所必须的气象数据，可与CAMEO或ALOHA应急软件配合使用。 |
|
范围 |
5~255秒（用户选定） |
|
默认值 |
5 |
|
范围 |
0~999（用户选定） |
|
默认值 |
1 |
|
Streaming间隔范围 |
30秒（固定，按照ALOHA软件） |
|
Streaming波特率 |
1200（固定，按照ALOHA软件） |
|
灌溉控制模块（6560） |
|
|
用途 |
根据当前天气情况开启或关闭灌溉系统。 |
|
工作温度 |
-40~+60℃ |
|
输出接点闭合 |
风、雨、ET和警报四种接点 |
|
类型 |
Photo-coupled MOS FET |
|
负载电压 |
最大28V AC或48V DC |
|
峰值电压 |
最大±60 V |
|
负载电流 |
±1.8A，持续最大在25℃，温度到达85℃的时候降低到0.7A |
|
峰值负载电流 |
最大6A用于100毫秒 |
|
开启电阻 |
最大0.12 Ohms |
|
闭合泄漏 |
最大1μA |
|
功耗 |
最大550 mW |
