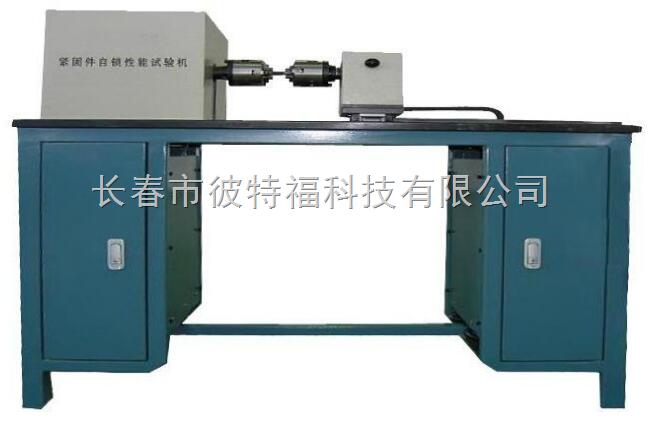

紧固件自锁性能试验机
型号：BTF-076
紧固件自锁性能试验机用途及结构：
紧固件自锁性能试验机主要用来完成各种螺纹连接紧固件的自锁性能试验或检验，对于评估其性能和确定其生产工艺及装配工艺有着重大的意义，更换夹具后也可进行材料的扭转性能试验。该试验机为卧式结构，尾架移动部分采用进口直线导轨并经特殊安装以消除轴向力对试验扭矩的影响，其驱动系统采用日本全数字交流伺服调速系统；可对自锁螺母拧入拧出过程进行实时测量与控制、记录试验结果，并绘制扭矩～扭角过程曲线，以便于对自锁螺母性能进行分析；该机扭矩分辨率高可覆盖较宽测试范围，整个测试过程可灵活设置并依据各个标准自动完成。
紧固件自锁性能试验机主要技术指标：
1、最大扭矩：单位 N.m；系列值有：10、20、30、50、100、120、150、200、300、500、600、800、1000。
2、扭矩测量范围：1%～100%F.S。
3、扭矩示值相对误差：≤±1%。
4、扭矩示值重复性相对误差：≤±1%。
5、扭矩最高有效分辨率：0.001N.m
6、最大扭角显示范围：0～NX360 度。
7、扭角显示分辨率：0.01 度。
8、主动夹头转速：0～30 转/分（或更大），无级可调。
9、扭转方向：正、反两个方向。
10、夹头间距：0～300mm（或更大）。
紧固件自锁性能试验机主要功能：
1、具有自锁螺母常规锁紧力矩试验、松脱力矩试验、有效力矩试验、力矩加载试验等功能，具有计算机自动测控和手动加
载两种试验方式。
2、能够实时显示扭矩、扭角、拧入/拧出圈数、拧入/拧出次数，扭矩显示具有实时值、最大值、最小值选择功能。
3、可编程设置拧入/拧出次数、拧入速度、拧出速度、拧入/拧出的螺距数（或圈数）。
4、可分别编程设置拧入最大扭矩及拧出最小扭矩自动记录的位置，且所有拧入过程及拧出过程均可设置。
5、在编程设置不同扭矩或扭角的情况下，可自动记录其它参数。
6、可编程设置拧入拧出过程曲线的显示方式，实时测量与控制、记录试验结果，并绘制过程曲线等，且曲线数据可用鼠标
点示。
7、试验结果可进行报表显示、图形显示及打印，数据格式与 Word、Excel 兼容。
8、具有较完备的保护功能,如过载保护﹑断裂失效保护、扭矩及转角的任意设置保护,驱动系统具有过流、失控保护等。
六、设备主要配置：
|
序号 |
名称 |
规格厂家 |
数量 |
|
1 |
自锁性能试验机主机 |
HY |
1台 |
|
2 |
扭矩传感器 |
|
1支 |
|
3 |
转角传感器 |
LEC-S11 |
1支 |
|
4 |
进口富士交流伺服电机 及其驱动系统 |
日本或台弯 |
1套 |
|
5 |
测量控制系统 |
HY |
1套 |
|
6 |
测控软件 |
HY |
1套 |
|
7 |
数显手操作盒 |
HY |
1只 |
|
8 |
夹具 |
|
1套 |
|
9 |
计算机 |
主流配置 |
1台 |
|
10 |
打印机 |
彩喷或激光 |
1台 |
|
11 |
随机文件 |
使用及维护说明书二本、夹具工装图纸二份、1套，合格证书一份、省级检定证书一份、装箱单一 份。 |
|
友情提醒：买仪器要买直接生产厂家，产品质量及售后服务有保证。
