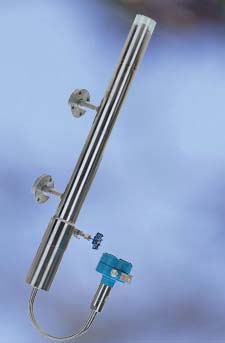

1.1 CR-6031/2智能锅炉液位计
CR-6031/2系列智能锅炉汽包液位计，是基于电容测量原理的液位计。它采用断层扫描技术，通过测量分析测量筒内的液态、气态介质的介电常数、补偿温度、压力等变化带来的影响。经过微处理器运算处理后输出符合工业标准的4-20mA电流信号，也可输出RS485数字信号供给使用。
液位计具有全工况条件（ 锅炉启、停、排污、工况等）下液位准确连续测控
功能，长期稳定性好，并且经C E 认证有良好的电磁兼容特性。在运行过程中实时动态补偿，将温度、压力变化等因素减少到最小，长期稳定性好，是一款全工况，高性价比的汽包液位计。
CR-6031主要应用于火力发电站、炼钢厂钢厂等亚临界压力锅炉汽包上。
CR-6032主要用于余热发电等高温、中压锅炉汽包上。
技术指标：
●工作电压：最大：28V 最小：20V
●电 流 环：两线制4.00mA ～ 20.00mA（±2.5%）
●防爆等级：ExiaIICT6
●防爆参数：Ui=30V,Ii=100mA,Pi=0.75W,Ci=100pF,Li=10uH
●工作压力：CR-6031 20MPa max CR-6032 6.5MPa max
●测量范围：1500mm
●测量周期：0.1秒
●环境温度：-40℃～65℃
●介质温度：CR-6031 600℃ max CR-6032 450℃ max
●防护等级: IP65
1.2 CR-6033智能锅炉液位计
CR-6033智能锅炉液位计，是一款针对中小型锅炉设计的经济型锅炉液位计。产品基于射频电容测量技术，输出4-20mA连续的标准信号，用于小型锅炉汽包液位的精确测量和控制。
该液位计将抗高温、耐高压、抗腐蚀、抗波动性能集于一身，变送部分利用军工器件，使信号输出更加稳定、可靠。该液位计安装简单，维护量小，测控精确，性价比高，具有缓冲结构，能有效防止锅炉水翻腾。是传统的电极式、磁翻板式液位计理想的换代产品。
技术性能：
●工作电压：最大：28V 最小：20V
●电 流 环：两线制4.00mA ～ 20.00mA（±2.5%）
●防爆等级：ExiaIICT6
●防爆参数：Ui=28VDC,Ii=93mA,Pi=0.65W,Ci=0.042uf,Li=0mH
●工作压力：≤1.2MPa
●测量范围：1500mm
●测量周期：0.1秒
●环境温度：-40℃～65℃
●介质温度：≤ 200℃
●防护等级: IP65
用户在安装及使用本产品前，应仔细阅读使用说明书，并严格遵循其技术要求及注意事项，否则可能导致设备的损坏或事故的发生。
2.1 安装及注意事项
2.1.1每个锅炉汽包液位计都应具有独立的取样孔。不得在同一取样孔上并联多个水位测量装置，以避免相互影响，降低水位测量的可靠性。
2.1.2 锅炉汽包液位计安装时，均应以汽包同一端的几何中心线为基准线，采用水准仪精确确定各水位测量装置的安装位置，不应以锅炉平台等物作为参比标准。
2.1.3 安装锅炉汽包液位计取样阀门时，应使阀门阀杆处于水平位置，水位测量装置汽侧取样管与水侧取样管间可加装连通管。
2.1.4 锅炉汽包液位计的开孔位置、取样管的管径应根据锅炉汽包内部部件的结构，布置和锅炉的运行方式，由锅炉制造厂负责确定和提供。
2.1.5 安装汽水侧取样管时,应保证管道的倾斜度不小于100：1，对于汽侧取样管应使取样孔侧高，对于水侧取样管应使取样孔侧低(见图1)。
2.1.6 汽水侧取样管、取样阀门和连通管均应良好保温。
2.1.7 锅炉汽包液位计内部结构有易碎部件，严禁敲击。
2.1.8 锅炉汽包液位计应该使用一独立的隔离电源供电，如果不具备条件应加装隔离配电器供电。且给液位计供电的电源线必须采用屏蔽线，屏蔽层一端接到液位计的外壳上（接地），另一端悬空，屏蔽层不应有断路。
2.2 使用及注意事项
汽包水位也并不是一个平静的水平面，而是激烈波动的；而且更值得关注的是，汽包水位沿其长度方向常常是不一致的，甚至会有很大偏差，其原因是：
按照锅炉制造厂的要求，亚临界锅炉汽包安装时的水平度应≤5mm，也就是说汽包两侧中心线的高度差应≤5mm。锅炉投入运行后，随着时间的推移，会受到各种因素的影响，如锅炉支架的不平衡下沉等，使得汽包的水平度变差，也就是汽包两侧中心线的高度差变大，有的锅炉运行二、三年后，水平度已达到 15～20mm，如果以汽包中心线的位置来看，汽包内的水面是个斜面。
2.2.2 下降管的影响
锅炉正常运行过程中，汽包内的水是以很高的速度连续不断地进入下降管的，对于亚临界锅炉而言，下降管内的水流速度可以达到 3m/s 以上。这就使得汽包内的水面会随下降管的布置位置出现高低不一的差别，即位于下降管正上方的水面必然会较低，而其它部分则会较高，这种差别将随着锅炉负荷变化、下降管流速变化而变化。
2.2.3 燃烧偏差的影响
当锅炉燃烧出现偏差时，由于炉膛两侧水冷壁热强度不同，炉水循环倍率差别也较大，同样也会造成两侧水位偏差。
