使用产品前请阅读使用说明书 |
BAX1-0.3/127-A矿用隔爆兼本安型
信号开关使用说明书
执行标准: Q/SD107-2014
版 本 号: Ver1.0
出版日期：2016年11月04日
一、概述
1、产品特点及用途：
BAX1-0.3/127-A矿用隔爆兼本安型信号开关集打点按钮、防爆灯、防爆电铃、三通接线盒为一体，隔爆接线腔内设打点按钮，并有三个出线口，取代了打点按钮和三通接线盒，用高亮发光二极管和矿用防潮扬声器取代了防爆灯和隔爆电铃。由矿用防潮扬声器和高亮发光二极管实现声光信号。通讯采取调频动力载波，抗干扰能力强，传输距离远，通讯效果好，
电源电压为127V，通过电源连线实现载波对讲通讯。该产品接线简单，易维护，使用方便；本装置主要用于煤矿井下含有煤尘及爆炸性气体的工作场所。
2、型号组成及其代表意义:
B A X 1-0.3/127
额定工作电流0.3A/额定工作电压127V
组合信号开关
3、产品执行标准：
MT 287-1992 煤矿信号设备通用技术条件
MT 625-2007 煤矿用隔爆型信号开关
GB 3836.2-2010 爆炸性环境用防爆电气设备 隔爆型电气设备“d”
GB 3836.4-2010 爆炸性环境用防爆电气设备 本质安全电路和电气设备“i”
Q/SD 107-2014 矿用隔爆兼本安型信号开关
二、结构特征与工作原理

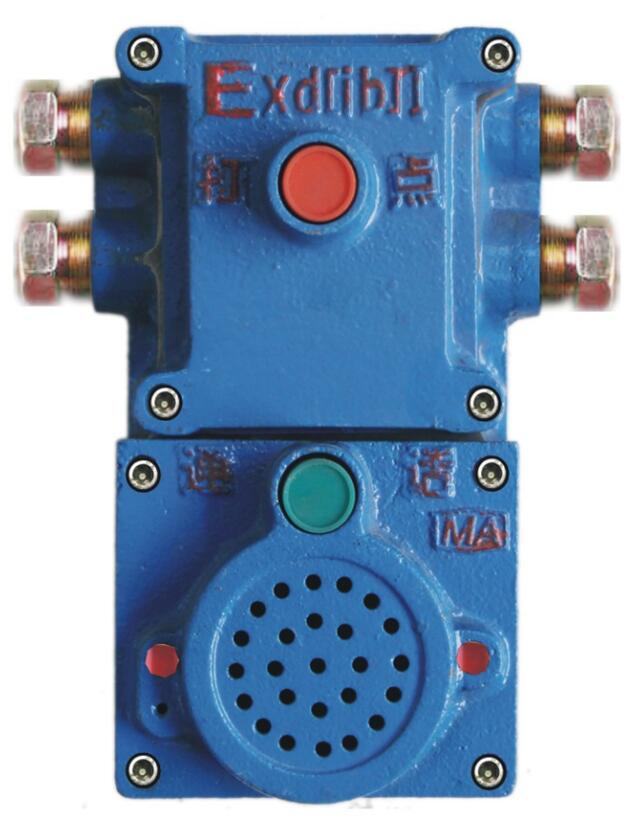

1、本安型信号开关的结构特征如图1所示：
1、上盖； 2、铭牌； 3、声光盖； 4、发光二极管； 5、麦克风；
6、警示牌； 7、提手； 8、后盖；
图1
2、工作原理
BAX1-0.3/127-A矿用隔爆兼本安型信号开关工作原理图如图2所示：当信号开关通过橡胶电缆接入127V电源时，通过信号开关的频率集成块开始工作，当按下打点按钮后发出声音信号送给扬声器并使LED点亮，并通过电源线发送200kHz载波声光信号；在没有按下通话按钮时，其它台发送的声光信号经电源载波，传送给单片机实现受话功能；当按下通话按钮时，将声音经话筒传送给单片机，放大后的音频信号，经单片机耦合，通过电源线载波，发送到其它各台，实现单工通讯功能。
图2
三、主要技术参数（见表1）
表1
|
项目 |
技术参数 |
|
额定工作电压 |
AC127V |
|
额定电流 |
300mA |
|
联络距离(十台) |
≤2000米 |
|
电网电压允许波动范围 |
-25% ～ +10%； |
|
本安参数 |
Um：140V AC;Uo：11.6V;Io：0.5A;Co：22UF;Lo：0.1Mh; |
|
防爆型式 |
矿用隔爆兼本安型，防爆标志：Exd[ib]I Mb； |
|
外形尺寸 |
318mm×189mm×111mm |
|
重量 |
5kg |
|
最大联机台数 |
10台 |
|
分布电容 |
≤0.1μF/km |
|
分布电感 |
≤1mH/km |
|
电缆 |
3*1.5平方根橡套电缆 |
|
使用环境 |
1、工作温度：（0～40）℃；2、相对湿度：≤95%（25℃时）；3、大气压力：80kPa～106kPa；4、风速：不大于8 m/s；5、具有爆炸性气体的煤矿井下。5.在无显著摇动和冲击振动的地方；6. 在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；7. 在无滴水及液体浸入的地方； |
四、使用，操作
1、安装：
a、使用内六角螺丝刀打开带有打点字样的隔爆腔前盖，可看见一白色的接线柱，如图3所示；在接线柱上有A#、B#和C#三个接线端子部位号，将127V电源正极和负极和公共端地接入本产品下图3接线柱A#、B#，C#外壳接地。
b、系统接入电源后即可使用（使用3*1.5平方根橡套电缆）。
图3
2、使用：
a、按键说明：
表2
|
序号 |
键值 |
功能 |
|
1 |
“红色 ” |
“打点”按钮 |
|
2 |
“绿色 ” |
“通话”按钮 |
b、送信号（打点）方法：按下信号按钮，本台及联机的各台同时发出声光信号。
c、通话方法：按下通话按钮，对着话筒发送语言，其它各受话方可听到本台发送的声音。松开通话按钮，可接受其它各台发送来的声音。
d、功能特点：

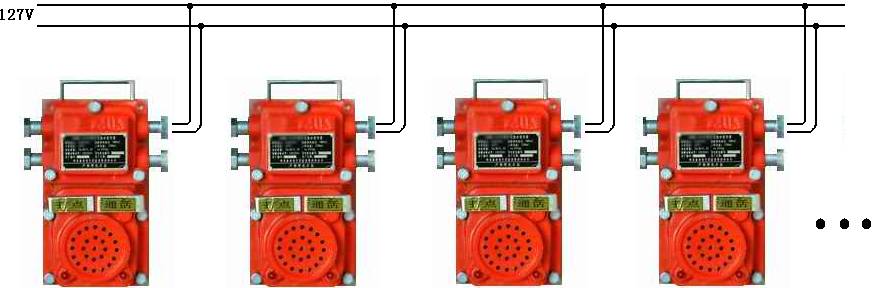

本机最大可联机10台信号开关，如下图4所示：
图4
1）信号发送：按下本台的打点发送按钮，可向本台和联机的各台发出音频联络信号（打点）。
2）信号接收：联机各台可通过电源线载波接收任一台发送的信号，通过扬声器发出＞85dB声响信号，并通过发光二极管发出在30米以内可见的光信号。
3）单工对讲：本装置在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下，各台通过电源线载波实现单工对讲通讯功能。
五、常见故障与排除（见表3）
表 3
|
故障现象 |
原因分析 |
排除方法 |
|
按下按钮无反应 |
电源电压接入不对 |
确认使用铭牌所标示的电压 |
|
按钮失灵。 |
更换按键开关 |
|
|
通话连接时发生噪声 |
接线错误 |
将127V接入点的A#和B#进行对调 |
六、使用注意事项
1、使用的电源要和铭牌上的电压相符合。
2、维修时必须断开电源，方允许打开隔爆腔盖。
3、不使用的进线喇叭口必须按要求封堵。
4、须经有防爆检验资格的检验员检验合格后方可下井使用。
5、维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号，只能接于检验合格的本安电路中，并不得改变原电路中电缆的长度及参数。
七、成套性
1、报警仪 1台
2、产品使用说明书 1份
3、合格证 1份
八、运输及贮存
1、报警仪可采用包括陆运、水运和空运在内的各种方式进行运输，运输中须防止剧烈冲撞、重压及雨淋，防止与腐蚀品混装。
2、报警仪应贮存于空气流通，无腐蚀性气体，无滴水和液体侵袭，空气相对湿度不大于90%，温度为（0～40）℃的仓库中。
九、开箱及检查
打开包装箱后根据《装箱单》或本说明书第七条“成套性”检查报警仪配件是否齐全。
十、保修承诺
本产品保修期为12个月（载体催化元件除外），自发货之日起计算。在此期间非人为原因损坏，本公司负责免费维修（不可抗拒因素除外，例如：自然灾害、战争等）。
注：说明书内容如有变更，恕不另行通知。
