概述

液位·容量（重量）显示控制仪与各类液位传感器、变送器配合，测量显示液位；并根据所测量容器的外型及所测液体的密度，计算并显示容器内的液体体积或重量。

▲液位控制仪误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度

▲适用于电压、电流、mV、电阻等液位信号类型

▲最多可以4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报

▲变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

▲液晶控制仪全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms提供测试软件，组态软件和应用软件技术支持

▲具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机

▲记录单元可记录26万次测量数据，记录间隔可设置。为数据分析、故障诊断提供有效的手段

▲智能液晶仪表多种外型尺寸和面板形式，数码管显示，液晶显示，光柱显示可以灵活选择

▲液位体积仪可利用仪表的8段折线功能对容量值进行2次修正

▲1″~ 12″大屏显示

XSV系列重量显示控制仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，智能仪表可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现最佳性能。

液位数显仪表 液位显示控制仪表 数显表 XSV系列液位/容量（重量）显示控制仪

基本技术规格

●电    源：

220V AC供电的仪表：220V±10%，功耗小于7VA；

24V DC供电的仪表：24V±10%，功耗小于5VA；

12V DC供电的仪表：9V~20V，功耗小于5VA

其它电源规格以随机说明书为准

●容量显示控制仪表工作环境：0℃~50℃，湿度低于90%R.H宽温范围的仪表需在订货时注明

●重量显示控制仪表显示范围：-1999~9999，小数点位置可设定

●液位显示控制仪表显示颜色：测量值绿色，设定值红色，光柱红色，或按定货要求

●显示分辨力：1/10000

●输入信号类型：电压、电流、mV 3种，其中

电压：1V~5V DC，0V~5V DC  可通过设定选择

电流：4mA~20mA，0mA~10mA，0mA~20mA

可通过设定选择其它输入信号或分度号需在订货时注明

●基本误差：小于±0.2%F.S

●测量分辨力：1/60000，16位A/D转换器

●测量控制周期：0.2秒

说明：
（与各类液位传感器配合，测量显示液位，并根据设定的容器结构及尺寸和液体密度，计算、显示液体体积或质量）

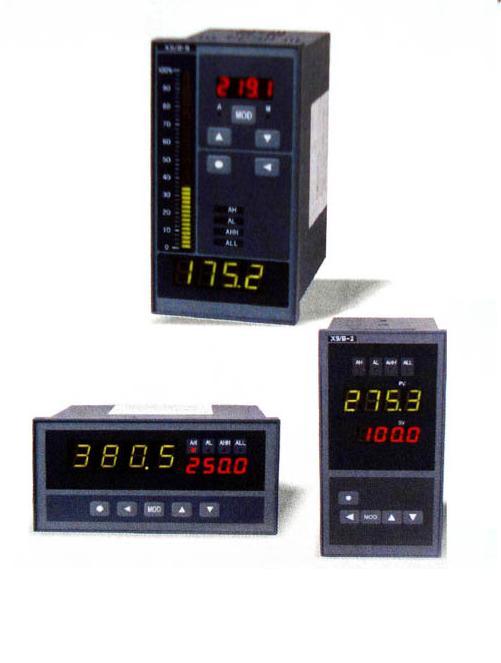

① 智能数显表的外形尺寸：160×80（横/竖）、96×96、96×48、318×104
② 智能数显表的电源：220V AC，（9~30）V DC
数显表基本配置： 双数字显示
液位数显仪表 液位显示控制仪表 数显表 XSV系列液位/容量（重量）显示控制仪

扩展功能：
① 增加数字显示（不含96×48尺寸）
② 测量值光柱显示（不含96×48尺寸）
③ 报警输出：160×80，96×96尺寸最多可加4点，96×48尺寸最多可加2点
④ 变送输出：
⑤ 外功普通电源 / 外供精密电源
⑥ 通讯接口：RS 485或RS 232
⑦ 打印机接口（不含打印机单元）
⑧ 台式实验室用仪表（318×104）
