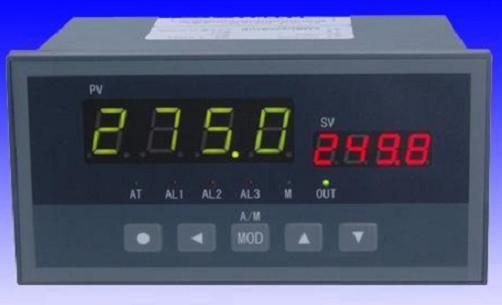

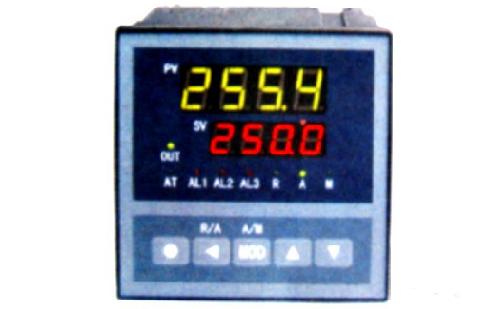

数显调节仪表 数显控制调节仪表 数显表 XSC5系列PID智能调节仪

PID智能调节仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、通讯和控制。

▲PID智能调节仪采用先进的PID智能控制算法，抗超调，具备自整定（AT）功能。

▲智能调节仪误差小于0.2%F·S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度。

▲智能数显表适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型。

▲调节仪3点报警输出，可选择12种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。

▲数显调节仪表 数显控制调节仪表 数显表 XSC5系列PID智能调节仪全透明、高速、高效的网络化通讯接口，实现计算机与PID智能调节仪间完全的数据传送和控制。

▲独有的控制权转移功能使计算机可以直接控制仪表的报警输出、控制输出和变送输出。

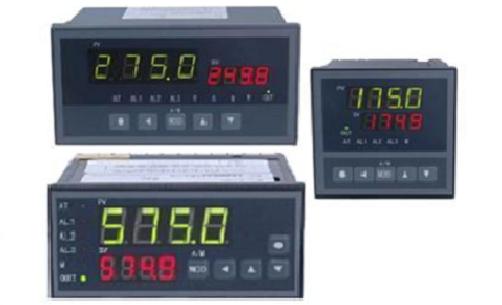

▲多种外形尺寸和面板形式可供选择。

▲良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。

▲提供测试软件，组态软件和应用软件技术支持。

▲产品获得权威机构电磁兼容(EMC)检验证书。

数显调节仪表 数显控制调节仪表 数显表 XSC5系列PID智能调节仪

说明

①智能调节仪基本误差优于±0.2%F·S，16位A/D转换器，测控周期0.2秒，自整定

② 多功能调节仪抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级

③ 数显调节仪输入信号：热电阻，热电偶，直流电流，直流电压，远传压力表等

1：仪表基本功能

XSC5系列PID调节仪为内给定（定值控制）调节仪

2：PID调节仪外形尺寸

A：横式160×80×125或竖式80×160×125（W×H×L）

B：96×96×112（W×H×L）

C：横式96×48×112或竖式48×96×112（W×H×L）

D：72×72×112（W×H×L）

3：PID调节仪面板形式

H：横式  S：竖式  F：方形

4：PID调节仪输入信号

E：热电偶或辐射感温计

R：热电阻或电阻

I：直流电流

V：直流电压

M：mV信号

W：电位器

L：远传压力表

5：PID调节仪报警点数量

T0：无报警

T1~T3：1~3点报警 ( 注：D、E尺寸最多2点报警 )

6：PID调节仪控制输出

C0：无输出

C1：电流输出（4~20）mA、（0~10）mA或（0~20）mA

C2：电压输出（0~5）V、（1~5）V

C3：电压输出（0~10）V

C4：固态继电器驱动电压输出

C5：可控硅无触点常开式输出

C6：可控硅过零触发输出

C7：继电器触点开关输出

7：PID调节仪变送输出

A0：无输出

A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA

A2：电压输出（0~5）V、（1~5）V

A3：电压输出（0~10）V

A4：其它输出

8：PID调节仪外供电源

B0：无外供电源

B1：外供24V DC

B2：外供12V DC

B3：外供精密电压源

B4：外供精密恒流源

B5：其它

9：PID调节仪通讯接口

S0：无通讯接口

S1：RS 232接口

S2：RS 485接口

10：PID调节仪仪表电源

V0：85V ~ 265 V AC

V1：10V~36V DC
