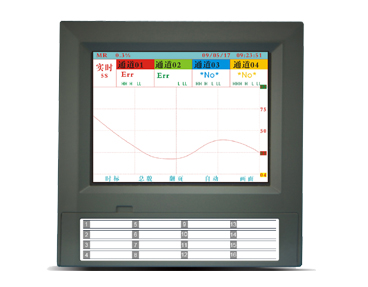

数显控制记录仪表 数显记录仪表 XSR70系列彩色无纸记录仪

概述

彩色无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。多功能彩色记录仪产品吸纳了各种国内外无纸记录仪的优点，应用最新的数字显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

彩屏无纸记录仪配置丰富，有蓝屏和彩色两种显示屏。可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

智能控制记录仪主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：

▲彩色无纸记录仪可配备不同类型的智能通道板，根据应用要求选择。

▲智能记录仪内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M字节，8通道时若20秒记录一次可记录865天 ，最快0.1秒记录一次所有通道的数据。

▲数显记录仪数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面

▲智能无纸记录仪追忆曲线读数光标功能。

▲彩色无纸记录仪测量、显示基本误差：±0.2% F·S

▲无纸记录仪可组态12点报警功能。

▲XSR70 彩色无纸记录仪可组态8点变送输出，光电隔离，误差小于±0.2% F·S

       电流输出（4~20）mA, (0~10) mA, (0~20) mA可选。

       电压输出 （0~5）V, (1~5) V可选。

       出厂默认设定为（4~20）mA, 其他类型订货时注明。

数显控制记录仪表 数显记录仪表 XSR70系列彩色无纸记录仪

功能特点

XSR70彩色无纸记录仪显示信息量大、界面友好、操作简单，下面是主要功能特点：

▲无笔、无纸记录，日常维护工作量非常小，运行费用低；

▲采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰；

▲采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警；

▲采用64MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；

▲全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

▲显示工程量数据的数值范围更宽，可显示5 位数值：-9999~19999；

▲可以组态、显示工程位号，工程单位，有流量累积；

▲具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12 路继电器报警输出；

▲可组态8点变送输出，光电隔离，误差小于±0.2% F·S；

▲显示精度高，基本误差为±0.2% F·S；

▲温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

▲内置GB2312汉字库，使用全拼输入法输入；

▲支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求；

▲配备标准USB 接口。历史数据转存快捷方便；

▲标准串行通讯接口， 带光偶隔离的RS485和 RS232C；

▲支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；

▲采用新型开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；

▲提供变送器DC 24V隔离配电；

▲全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作。

数显控制记录仪表 数显记录仪表 XSR70系列彩色无纸记录仪

外形及开孔尺寸

为确保安全，接线必须在断电后进行。交流供电的仪表，其（PG）端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。

数显控制记录仪表 数显记录仪表 XSR70系列彩色无纸记录仪

说明：
① 彩色TFT 5.英寸 320×234分辨力液晶屏
② 1~16通道万能输入，基本误差±0.2%、16位A/D转换器
③ 64MB记录内存，0.1秒~60分记录间隔
④ U盘转贮接口
⑤ 外形尺寸：144×144
⑥ 仪表电源：220V AC
基本配置：
通道输入，外供24VDC(≥200mA)
扩展功能： (因端子等原因，同时具有报警、变送等多项功能时，路数的限制请事先咨询）
① 可增加通道输入
② 报警输出（最多12路）
③ 变送输出：最多4路
④ 通讯接口：RS485或 RS232
⑤ U盘转贮接口
⑥ 累积积算功能（限模拟量流量信号，全部输入）
⑦ 补偿积算功能: （限4路）
⑧ PID功能: （限4路）
