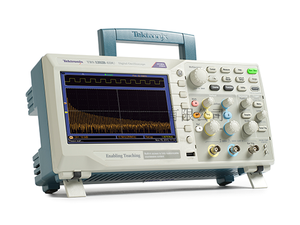

TBS1102B数字示波器主要性能：
? 100MHz带宽
? 2通道型号
? 所有通道上高达2GS/s的采样率
? 所有通道上2.5k点记录长度
? 高级触发，包括脉冲和行选视频触发
TBS1102B数字示波器主要特点：
? 7英寸WVGA(800X480)有源TFT彩色显示器
? 34种自动测量
? 双窗口FFT，同时监测时域和频域
? 内置波形极限测试和TrendPlot?测试
? 双通道频率计数器
? 缩放功能
? 自动扩展数据记录功能
? 自动设置和自动量程功能
? 内置上下文相关帮助
? 多种语言的用户界面
? 体积小、重量轻–深仅4.9英寸(124mm)，重仅4.4磅(2kg)
连接能力
· 前面板上USB2.0主控端口，快速方便地存储数据
· 后面板上USB2.0设备端口，方便地连接PC
查看信号细节
为正确分析信号，必需确保能够足够详细地看到信号。TBS1000B标配7英寸高清TFT显示器，可以清楚地查看所有信号及关键屏幕信息。屡获大奖的泰克MDO/DPO系列仪器开创的用户界面，则进一步增强了这一仪器。用户界面使用方便，可以快速进入所有示波器功能，包括高清"Pan&Zoom"(卷动和缩放)功能，其分辨率最高可达正常分辨率的10倍，可以查看更多的信号细节。
TBS1102B数字示波器参数指标：
|
电源 |
|
|
电源电压 |
100至240V±10% |
|
电源频率 100V到240V 115V |
50Hz到60Hz 400Hz±10% |
|
功耗 |
最高30W |
|
垂直系统 – 模拟通道 |
|
|
垂直分辨率 |
8 位 |
|
输入灵敏度范围 |
使用经校准的微调时所有型号均为 2 mV 至 5 V/div |
|
DC 增益精度 |
±3%，从 10 mV/div 至 5 V/div |
|
最大输入电压 |
300 VRMS CAT II；在超过 100 kHz 时额定值以 20 dB/decade 下降，一直到 3 MHz 及以上的 13 Vp-p AC |
|
偏置范围 |
2 mV 至 200 mV/div：±1.8 V >200 mV 至 5 V/div：±45 V |
|
带宽限制 |
20 MHz |
|
输入耦合 |
AC、DC、GND |
|
输入阻抗 |
1 MΩ，并联 20 pF |
|
垂直缩放 |
垂直扩展或压缩动态或停止波形 |
一般指标：
|
水平系统 — 模拟通道 |
|||
|
时基范围 |
|
||
|
30 MHz 型号 50 MHz 和 70 MHz 型号 100MHz、150MHz 和 200MHz 型号 |
3 10 ns 至 50 s/div 5 ns 至 50 s/div 2.5 ns 至 50 s/div |
||
|
时基精度 |
50 ppm |
||
|
水平缩放 |
水平扩展或压缩动态或停止波形 |
||
|
数据存储 |
|||
|
非易失存储器 |
|
||
|
参考波形显示 |
2.5K 点参考波形 |
||
|
没有 U 盘时的波形存储 |
2.5K 点 |
||
|
最大 U 盘容量 |
64 GB |
||
|
有 U 盘时的波形存储 |
每 8 MB 96 个或以上参考波形 |
||
|
没有 U 盘时的设置 |
10 个前面板设置 |
||
|
有 U 盘时的设置 |
每 8 MB 有 4000 个或更多前面板设置 |
||
|
有 U 盘时的屏幕图 |
每 8 MB 128 个或以上屏幕图（图像数量取决于选择的文件格式） |
||
|
有 U 盘时全部保存操作 |
每 8 MB 12 个或以上全部保存操作一次全部保存操作会创建 3~9个文件（设置、图像、外加显示的每个波形一个文件） |
||
|
采集模式 |
|||
|
峰值检测 |
高频随机毛刺捕获。5 μs div div 至 50 s div的所有时基设置均可捕获窄至 12 ns（典型值）的毛刺。 |
||
|
采样 |
仅采样数据 |
||
|
平均值 |
平均波形，选配范围： 4、16、64、128 |
||
|
单序列 |
使用“单序列”按钮，捕获一个已触发的采集序列 |
||
|
滚动 |
采集时基设置为 >100 ms |
||
|
频率计数器 |
|||
|
分辨率 |
6 位 |
||
|
精度（典型值） |
+百万分之 51，包括所有频率参考误差，+1 计数误差 |
||
|
频率范围 |
AC 耦合，最低 10 Hz 到额定带宽 |
||
|
物理特点 |
|||
|
外观尺寸 |
毫米 |
英寸 |
|
|
高度 |
158.0 |
6.22 |
|
|
宽度 |
326.3 |
12.85 |
|
|
厚度 |
124.2 |
4.89 |
|
|
装运尺寸 |
毫米 |
英寸 |
|
|
高度 |
266.7 |
10.5 |
|
|
宽度 |
476.2 |
18.75 |
|
|
厚度 |
228.6 |
9.0 |
|
|
重量 |
公斤 |
磅 |
|
|
仅限仪器 |
2.0 |
4.3 ... |
|
|
含附件 |
2.2 |
4.9 |
|
|
|
|
|
|
TBS1102B数字示波器环境与安全：
|
环境特点 |
|
|
温度 |
|
|
工作 |
0 至 +50 oC |
|
非工作 |
–40 至 +71 oC |
|
湿度 |
工作湿度和非工作湿度 +40 oC 或以下时高达 85% RH 高达 +50 oC 时高达 45% RH |
|
海拔高度 |
工作湿度和非工作湿度最高 3000 米（9843 英尺） |
|
法规电磁兼容性符合指令 |
2004/108/EC、EN 61326-2-1 A 类；澳大利亚 EMC 框架 (Australian EMC Framework) 规定安全性 UL61010-1:2004、CSA22.2 No. 61010-1:2004、EN61010-1:2001、 |
