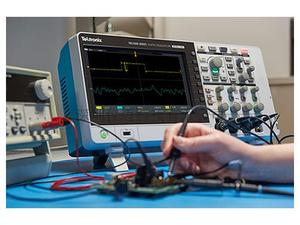

概述：TBS2102 /4示波器可以捕获和显示明显多得多的信号。产品原厂原装，售后三包！
主要性能指标
? 2/4 条模拟通道
? 100 MHz带宽
? 高达 1GS/s 采样率
? 所有通道上 20 M 记录长度
? 5 年保修
主要特点
? 9 英寸 WVGA 彩色显示器
? 15个水平格，显示的信号多出 50%
? TekVPI探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位
? 32种自动测量和 FFT功能，全面分析波形
? HelpEverywhere提供有益的屏显小贴士
? 内置示波器介绍手册，提供操作说明和示波器基础知识
? 2 通道型号，重仅 2.62 kg (5.8 磅)，携带方便
连接
? 前面板上 USB 2.0主控端口，快速简便地存储数据
? Wi-Fi接口提供了无线通信功能1 支持
? 后面板上 USB 2.0设备端口，简便地连接PC
? LXI标准10/100BASE-T以太网端口，通过LAN进行远程控制
教育
? 课件功能，在显示器上提供实验练习指引
? 全面兼容教育应用中的 TekSmartLab 实验管理软件
型号概况
|
型号
|
TBS2102/4
|
|
模拟通道
|
2 /4
|
|
带宽
|
100 MHz
|
|
采样率
|
1 GS/s
|
|
记录长度
|
20 M 点
|
垂直系统模拟通道
|
硬件带宽限制
|
20 MHz
|
|
输入耦合
|
DC, AC, or GND
|
|
输入阻抗
|
1 MΩ ± 2 %, 11.5 pF ± 2.5 pF
|
|
输入灵敏度范围
|
2 mV/Div to 5 V/Div
|
|
垂直分辨率
|
8 位
|
|
最大输入电压， 1 MΩ
|
300 V RMS，峰值 ≤ ±450 V
|
采集模式
|
采样
|
采集采样值。
|
|
峰值检测
|
在所有扫描速度下，捕获最窄3.5 ns 的毛刺。
|
|
平均
|
平均中包括2 ~ 512 个波形。
|
|
滚动
|
在屏幕上从右向左滚动波形，扫描速度小于等于40 ms/div ( 在20M记录长度时为400 ms/div)。
|
数学模式
|
数学模式
|
|
|
所有型号:
|
Ch 1 - Ch 2 ；
Ch 2 - Ch 1 ；
Ch 1 + Ch 2 ；
Ch 1 X Ch 2 ；
FFT
|
|
4 通道型号:
|
Ch 3 - Ch 4 ；
Ch 3 + Ch 4 ；
Ch 4 - Ch 3 ；
Ch 3 X Ch 4
|
|
DC 均衡
|
± (1 mV +0.1 div)
|
|
DC 增益精度
|
± 3% 10 mV/div through 5 V/div-；± 4% 典型值, 2 mV/div and 5 mV/div
|
DC 电压测量精度
|
平均模式，平均 16 个波形
|
±((DC 增益精度) X |读数 - (偏置 - 位置)| + 偏置精度 + 0.11 div + 1 mV)
|
|
在平均采用相同示波器设置和环境条件采集的 ≥ 16 个波形时，任意两次平均之间的增量电压
|
±(DC G增益精度 X |读数| + 0.08 div + 1.4 mV)
|
|
垂直位置范围
|
± 5 格
|
垂直偏置范围
|
Volts/Div 设置
|
2 mV/div ~ 200 mV/div
|
|
> 200 mV/div ~ 5 V/div
|
|
偏置范围， 1 MΩ
|
± 0.8 V
|
|
± 20 V
|
|
模拟带宽, DC 耦合
|
|
|
100 MHz 型号：
|
DC ~ ≥100 MHz 对 2 mV/div ~ 5 V/div.
|
|
70 MHz 型号：
|
DC ~ ≥70 MHz 对 2 mV/div ~ 5 V/div.
|
|
共模抑制比(CMRR)，典型值
|
60 Hz 时100:1，50 MHz 正弦波时下降到10:1，每条通道上Volts/div 和耦合设置相等
|
通道间隔离度
|
TBS2072, TBS2074
|
TBS2102, TBS2104
|
|
≥100:1 ≤70 MHz 时
|
≥100:1 ≤100 MHz 时
|
水平系统模拟通道
|
在最高采样率下捕获的最大持续时间( 所有通道)
|
1 ms
|
|
时基范围
|
2 ns/div to 100 sec/div
|
|
时基时延范围
|
-15 格 ~ 5000 s
|
|
时延校正范围
|
±100 ns
|
|
时基精度
|
±25 ppm，在任意 ≥1 ms 间隔上
|
灵敏度，边沿类型触发，DC耦合
|
触发源
|
灵敏度
|
|
模拟输入
|
0.4 格， DC to 50 MHz
|
|
0.6 格， >50 MHz to 100 MHz
|
|
触发电平范围
|
输入通道：从中心屏幕± 4.90 格
|
显示器系统
|
显示器类型
|
9 英寸(228 mm) 宽屏液晶TFT 彩色显示器。
|
|
显示器分辨率
|
水平800 x 垂直480 显示像素(WVGA)。
|
|
波形样式
|
矢量、可变余辉和无穷大余辉。
|
|
格线
|
网格，无。
|
|
格式
|
YT 和XY。
|
电源物理特点、EMC、环境和安全
|
电源电压
|
100 ~ 240 VAC RMS ±10%
|
|
电源频率
|
45 Hz ~ 65 Hz (90 ~ 264 V)；360 Hz ~ 440 Hz (100 ~ 132 V)
|
|
功耗
|
最大80 W
|
|
外观尺寸
|
|
|
TBS2xx2:
|
|
|
高*宽*厚:
|
174.9 (6.89 英寸)* 372.4 (14.66 英寸)* 103.3 (4.07 英寸)
|
|
TBS2xx4:
|
|
|
高*宽*厚:
|
201.5 (7.93 英寸)* 412.8 (16.25 英寸)* 128.1 (5.04 英寸)
|
|
重量
|
|
|
TBS2xx2:
|
2.62 kg (5.8 磅)，独立式仪器。
5.1 kg (11.2 磅)，在包装用于国内运输时。
|
|
TBS2xx4:
|
4.17 kg (9.2 磅)，独立式仪器。
7 kg (15.4 磅)，在包装用于国内运输时。
|
|
冷却间隙
|
仪器左侧和后面要求50 mm (2 英寸)。
|
|
工作时温度：
|
0 °C ~ +50 °C (+32 oF ~ 122 oF)
|
|
工作时湿度：
|
高：+30 °C ~ +50 °C, 5% ~ 60% 相对湿度；低： 0 °C ~ +30 °C, 5% ~ 95% 相对湿度
|
|
工作时海拔：
|
最高3,000 米(9,842 英尺)。
|
|
工作时随机振动：
|
0.31 GRMS，5 ~ 500 Hz，每个轴10 分钟，3 个轴，总计30分钟
|
|
电磁兼容能力
|
EC 委员会指令2004/108/EC
|
|
安全
|
UL61010-1:2004; CAN/CSA-C22.2 No. 61010.1: 2004; EN61010-1:2001; 满足产品安全低压指令2004/108/EC。
|
